Istruzioni di montaggio - Detentori

2.1 Preimpostazione

Per impostare correttamente il detentore occorre conoscere il numero dei giri di impostazione, 👉 Scheda tecnica 261.0.147.

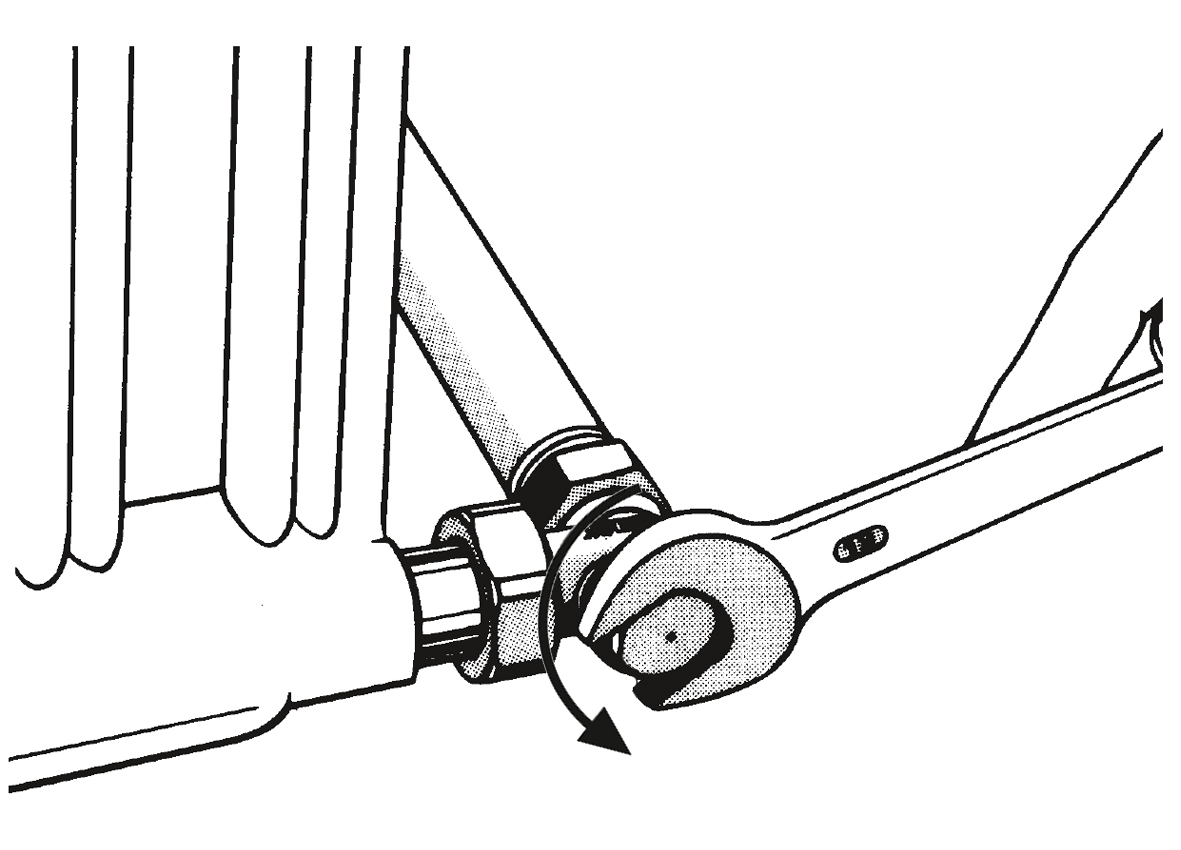

1. Svitare il cappuccio di chiusura utilizzando una chiave fissa (mis. 19 mm).

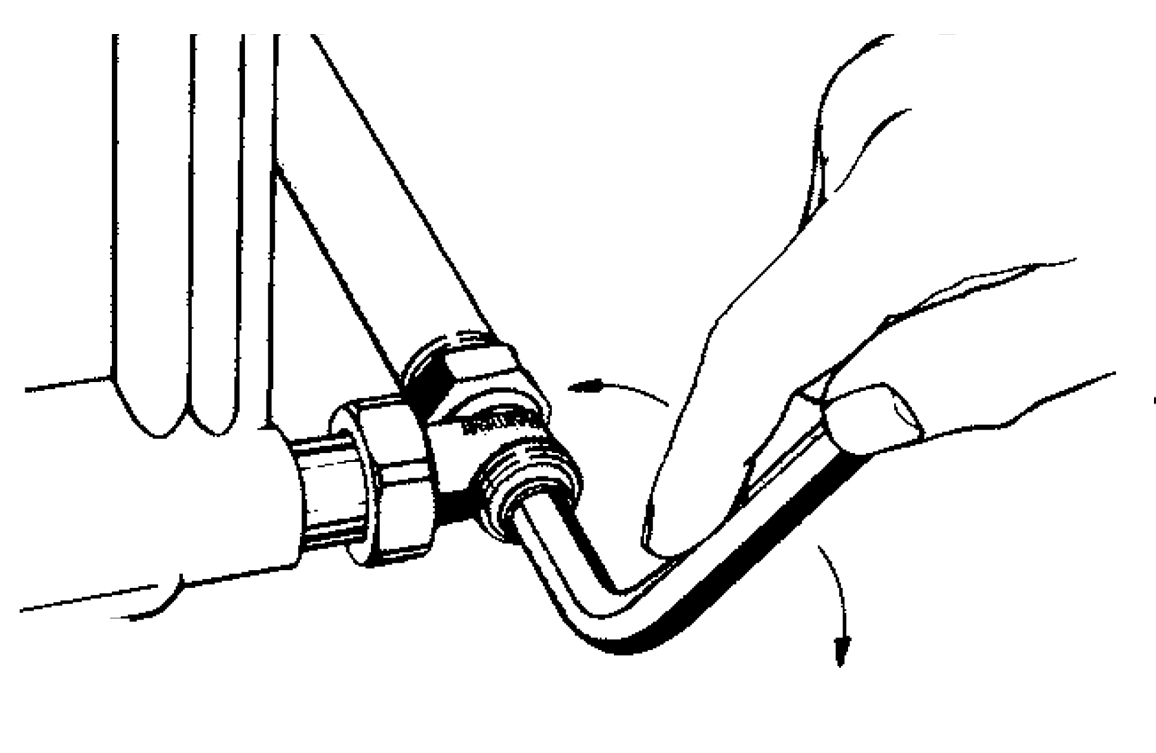

2. Chiudere il perno di chiusura utilizzando una chiave a esagono incassato da 5 mm ruotando a destra fino alla battuta d’arresto.

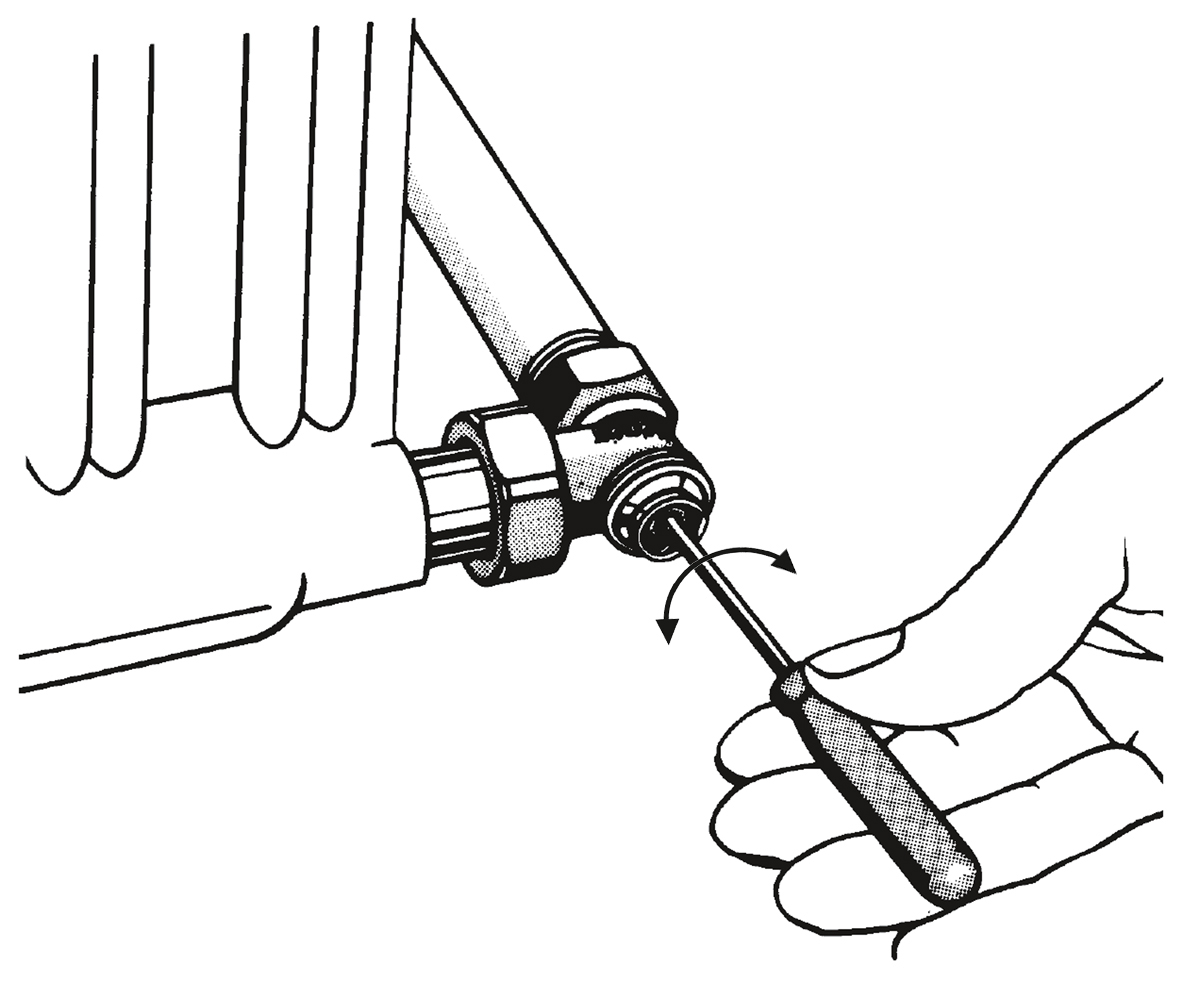

3. Avvitare il cono di regolazione per mezzo di un cacciavite (da 4 mm) ruotando a destra fino alla battuta d’arresto (valore minimo impostato 0).

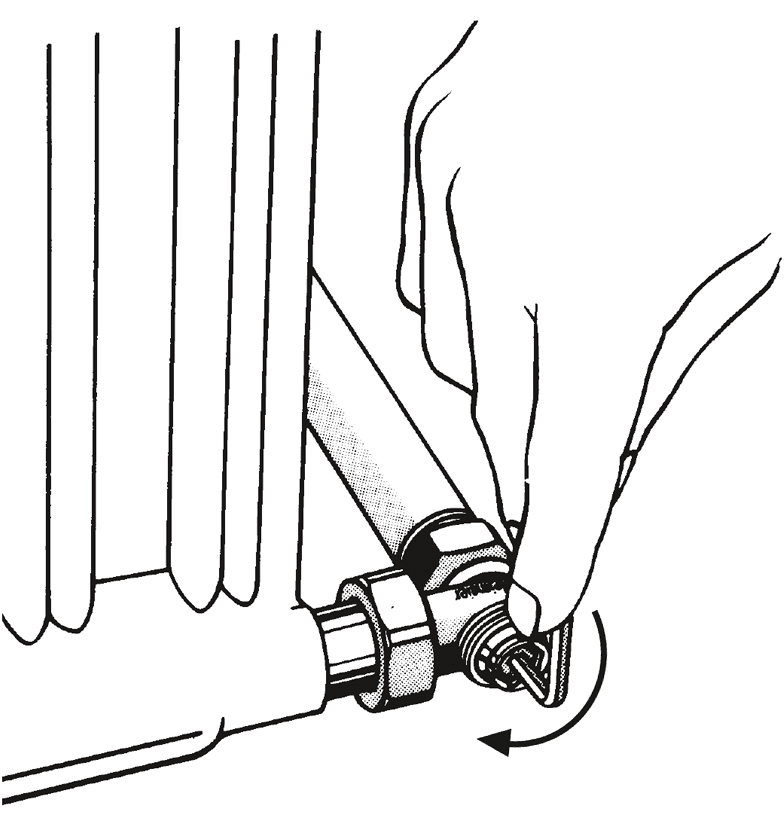

4. Impostare la portata di massa desiderata ruotando a sinistra il cacciavite.



5. Aprire il detentore fino alla battuta d’arresto con l’ausilio di una chiave a esagono incassato da 5 mm.



6. Aprire il perno di chiusura utilizzando una chiave a esagono incassato da 5 mm ruotando a destra fino alla battuta d’arresto.
7. Avvitare il coperchio di chiusura e serrare per mezzo di una chiave fissa (mis. 19 mm).

2.2 Chiusura, svuotamento e riempimento

1. Svitare il cappuccio di chiusura utilizzando una chiave fissa (mis. 19 mm).



2. Chiudere il perno di chiusura utilizzando una chiave a esagono incassato da 5 mm ruotando a destra fino alla battuta d’arresto. IMPORTANTE La valvola di mandata deve essere chiusa.



3. Allentare leggermente l’elemento di pressione ruotando a sinistra con una chiave a esagono incassato da 10 mm (utilizzare recipienti piatti per lo svuotamento).



4. Sfiatare il radiatore. Il radiatore può essere smontato.
5. Serrare l’elemento di pressione ruotando a destra con una chiave a esagono incassato da 10 mm (ca. 6-8 Nm).

Per riempire il radiatore occorre eseguire le operazioni sopra descritte nella sequenza inversa.
