Istruzioni di montaggio - Detentori

1.1 Chiusura

1. Svitare il cappuccio di chiusura utilizzando una chiave fissa (mis. 19 mm).

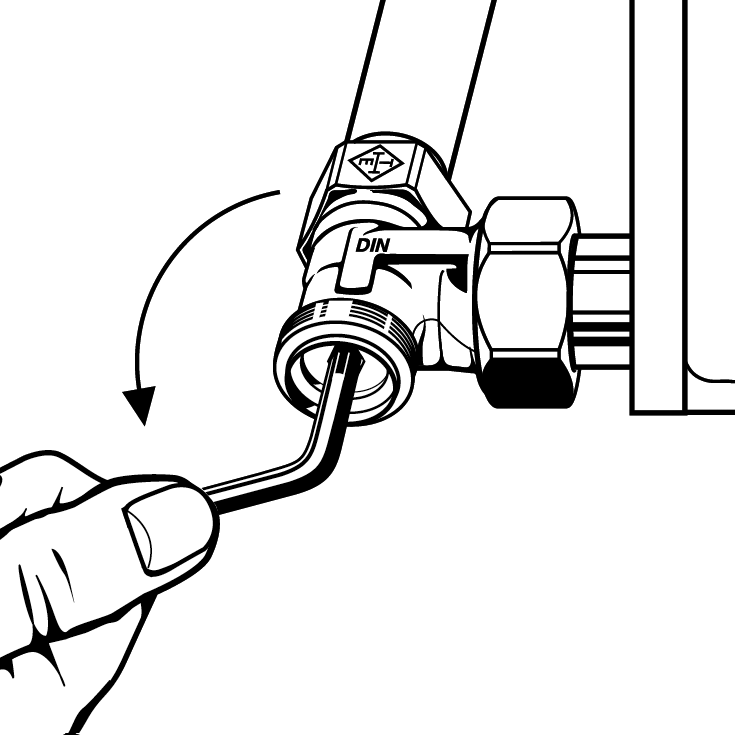

2. Chiudere il detentore ruotando la chiave a esagono incassato (mis. 5 mm) in senso orario.



3. Avvitare il cappuccio di chiusura (max. 15 Nm).

Aprire il detentore ruotando, in senso antiorario, al massimo fino a percepire resistenza. Se il detentore è impostato per il bilanciamento idraulico occorre contare il numero di giri corrispondente durante l’operazione di chiusura. In tal modo si assicura che sia possibile effettuare nuovamente l’impostazione originale, una volta montato il radiatore.

1.2 Impostazione

Per impostare correttamente il detentore occorre conoscere il numero dei giri di impostazione, 👉 Scheda tecnica 261.0.145.

Il detentore è chiuso, 👉 Chiusura.

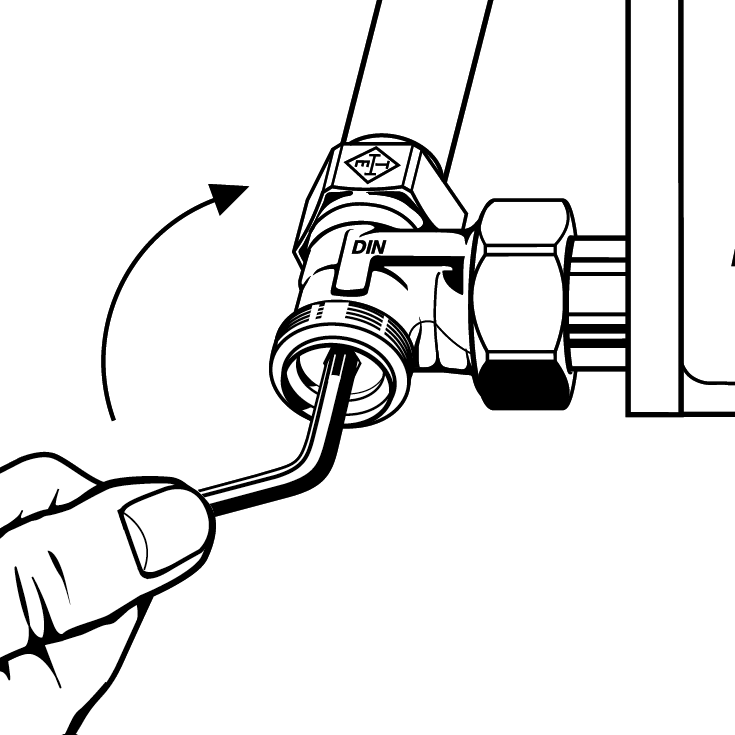

1. Effettuare l’impostazione ruotando a sinistra con una chiave a esagono incassato (mis. 5 mm).



2. Avvitare il cappuccio di chiusura.
