Descrizione sistema - Optipress-Gaz

3.1 Pressfitting Optipress-Gaz

Per un montaggio efficiente è disponibile una gamma di pressfitting estremamente ampia (curve, gomiti, pezzi a T, riduzioni, collegamenti fissi, raccordi ecc.).

I fitting in acciaio inossidabile sono realizzati in acciaio austenitico, altamente legato e resistente alla corrosione Cr-Ni-Mo con codice materiale 1.4401.

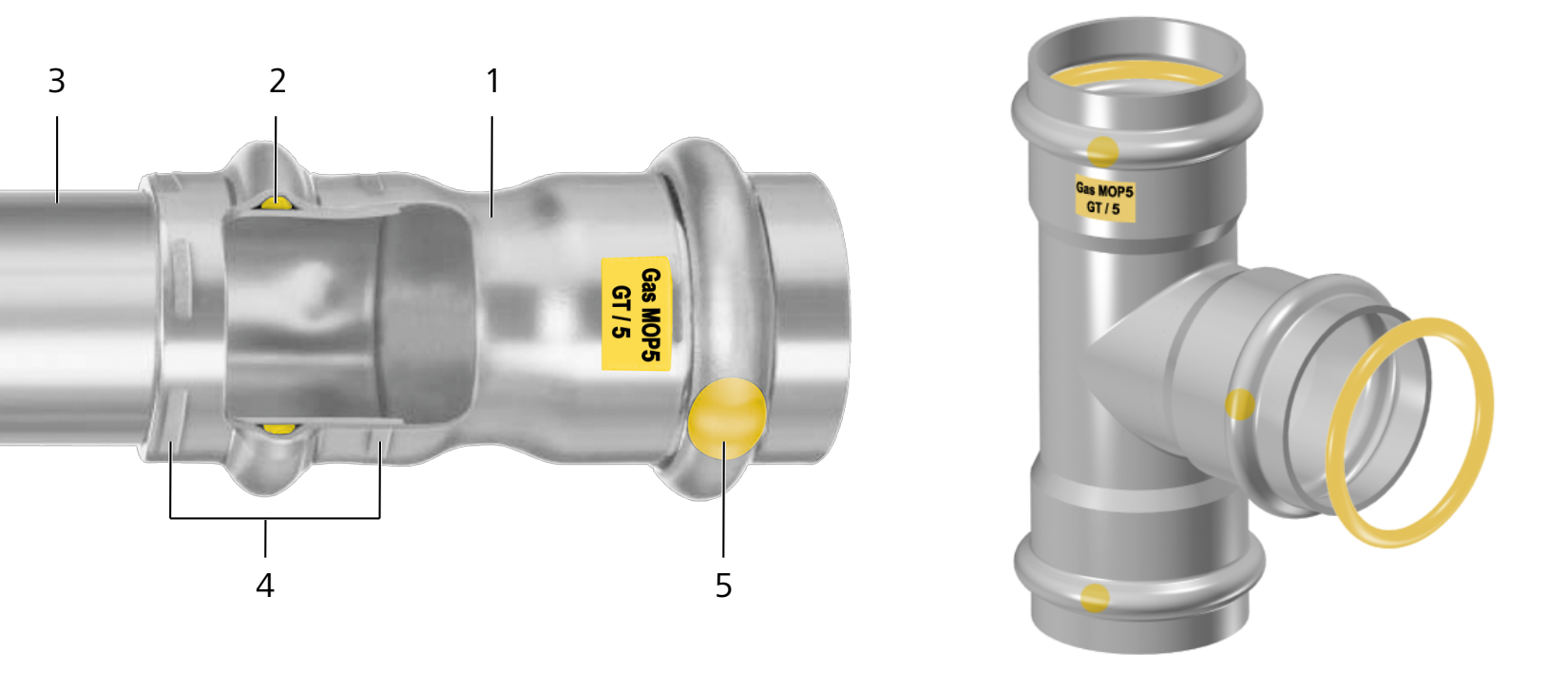

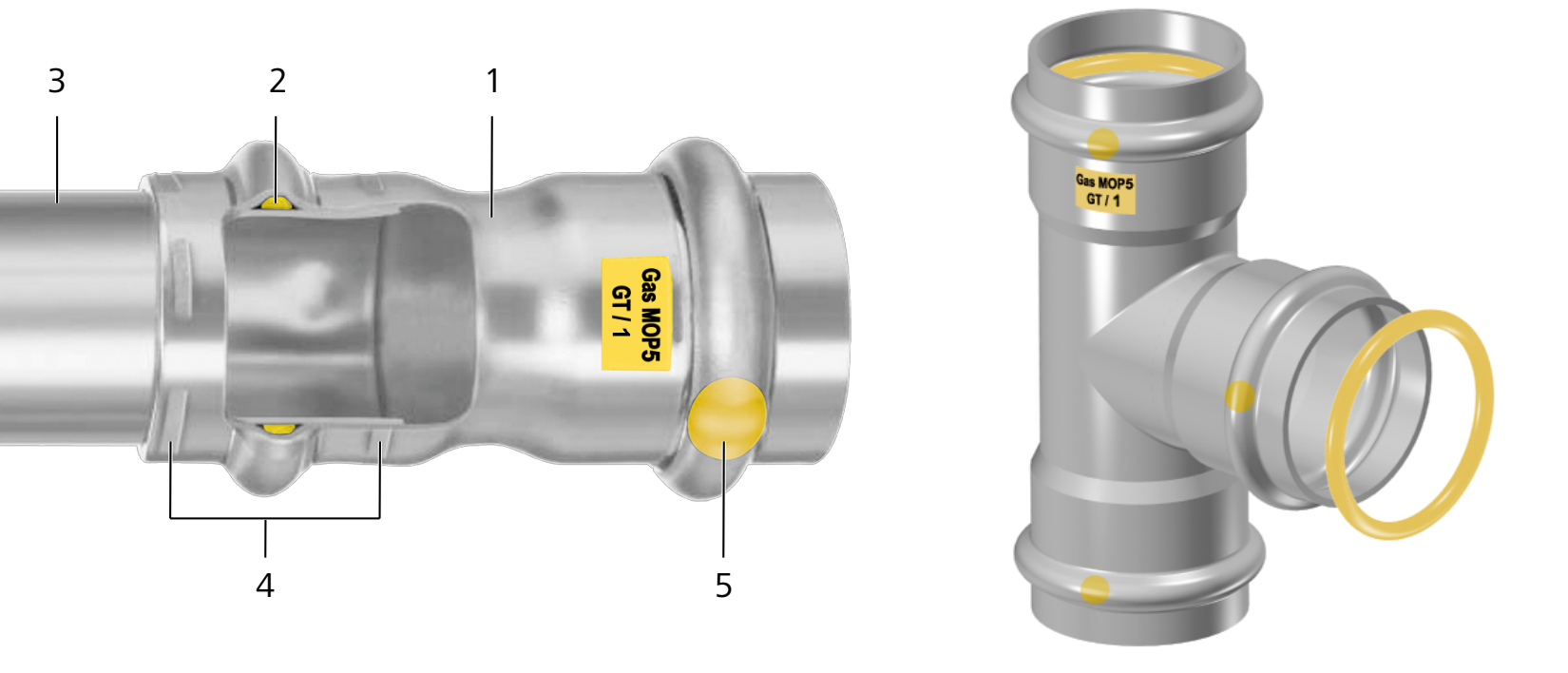

Elemento di tenuta

Nelle camere scanalate poste nella parte terminale dei pressfitting sono inseriti anelli di tenuta HNBR di elevata qualità e resistenti all’invecchiamento. Gli anelli di tenuta HNBR (gialli) sono specificamente adatti per gli impianti a gas.

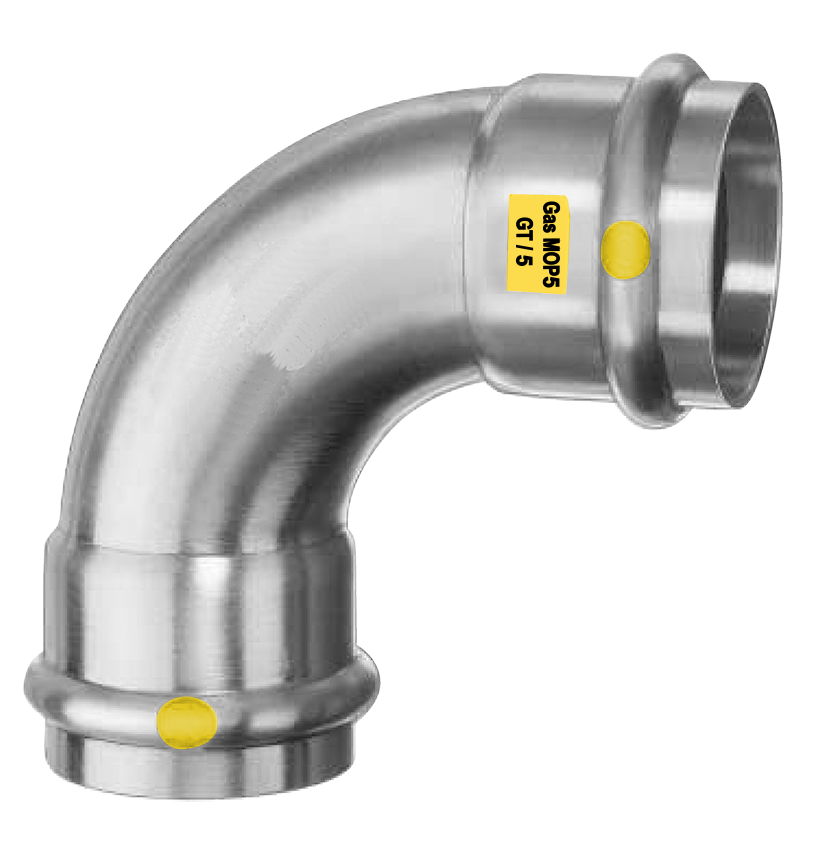

Tutti i pressfitting Optipress-Gaz sono contrassegnati:

	=	contrassegno dei pressfitting Optipress-Gaz in acciaio inossidabile
	=	contrassegno dei pressfitting Optipress-Gaz in bronzo

Spiegazione dei contrassegni:

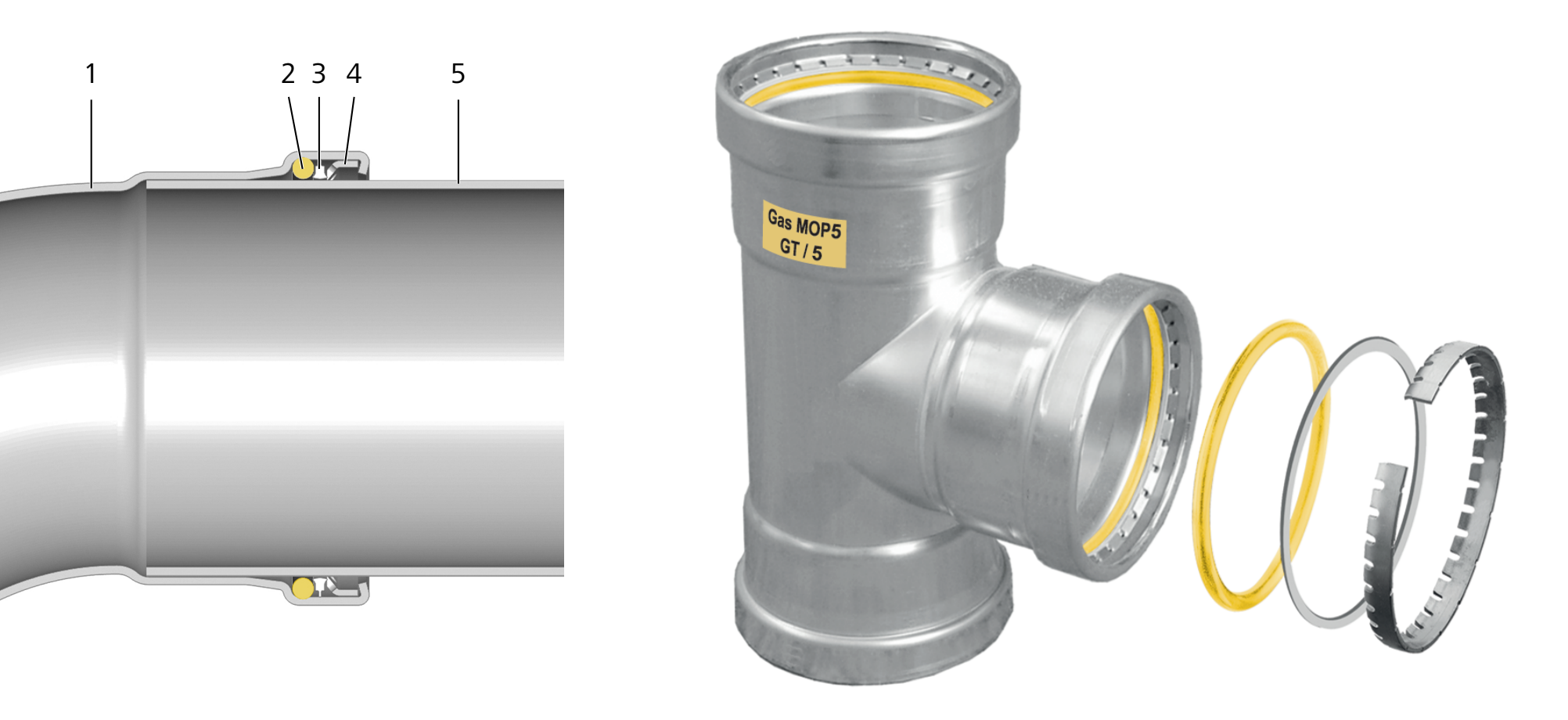

Per realizzare un collegamento Optipress-Gaz, il tubo viene inserito nel pressfitting fino alla battuta e viene pressato all’estremità del manicotto utilizzando una pressatrice e ganasce di sistema. La sezione longitudinale di un manicotto pressato evidenzia la rigidità e lʼaccoppiamento geometrico del raccordo a pressare:

Attraverso la deformazione del pressfitting e del tubo viene raggiunta la resistenza meccanica del collegamento. La tenuta è garantita dall’anello di tenuta con sezione deformata. Le caratteristiche meccaniche e la tenuta del raccordo a pressare sono determinate dalla geometria di pressatura delle ganasce di sistema della Nussbaum.

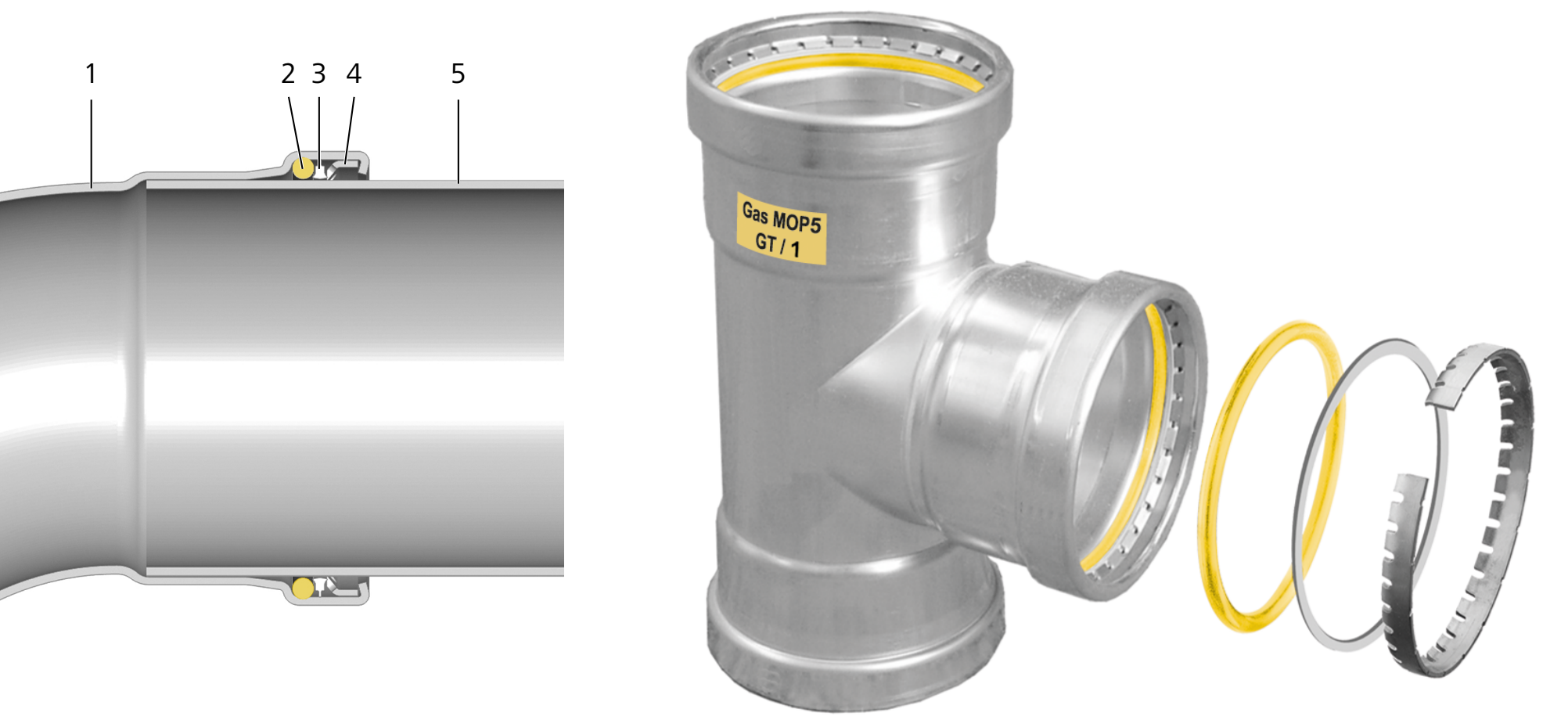

Nelle dimensioni XL di Optipress, durante il processo di pressatura viene inserito nel tubo un anello di ancoraggio in acciaio inossidabile per assicurare la resistenza del collegamento. L’anello divisorio protegge l’anello di tenuta da eventuali danni durante l’inserimento del tubo.

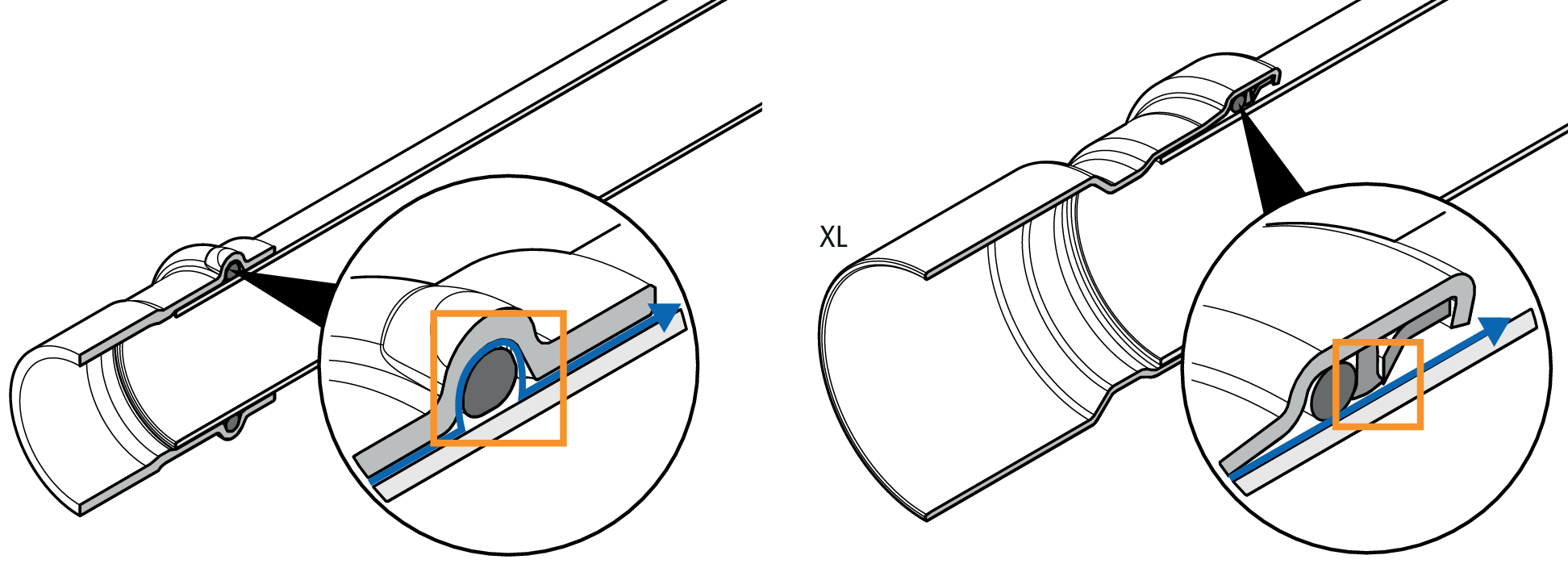

3.1.1 Punto di sicurezza SC per il controllo della tenuta

Il punto di sicurezza SC è una tecnica di sicurezza che rende visibili i pressfitting non pressati nel sistema di condutture (SC = Security Checked = sicurezza controllata).

Il punto di sicurezza SC crea una perdita di tenuta costruttiva tra il pressfitting non pressato e il tubo. Durante la prova di pressione, la perdita causa la fuoriuscita visibile del medio di prova. La visibilità del pressfitting non pressato è garantita nel campo di pressione della rispettiva prova di pressione.

Tutti i pressfitting della Nussbaum sono dotati del punto di sicurezza SC.

3.2 Tubi Optipress in acciaio inossidabile 1.4401/1.4404

Per le installazioni con Optipress-Gaz sono disponibili tubi di sistema 1.4401/1.4404 in metallo nudo e saldati al laser in atmosfera di gas inerte.

I tubi sono prodotti in conformità a DIN 17440/17455.

Le schede tecniche dei prodotti Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop all’indirizzo www.nussbaum.ch.

3.2.1 Collaudo, controllo della qualità dei tubi

La fabbricazione dei tubi in acciaio inossidabile è soggetta a controlli continui sia interni sia esterni da parte dellʼUfficio di collaudo dei materiali della Renania settentrionale-Vestfalia MPA NRW (Materialprüfungsamt Nordrhein-Westfalen). Vengono controllate le principali caratteristiche qualitative dei tubi come la composizione del materiale, la qualità di saldatura, le dimensioni dei tubi e le tolleranze, la superficie dei tubi ecc.

3.2.2 Tipo di fornitura

I tubi vengono consegnati in stanghe da 6 m e sono dotati di cappucci di protezione che li riparano da eventuali contaminazioni. I cappucci di protezione dei tubi sono provvisti di un codice colore, 👉 Contrassegno di sistema.

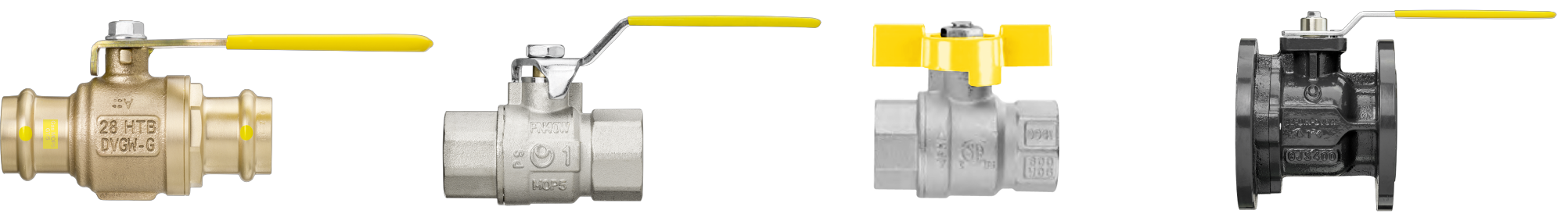

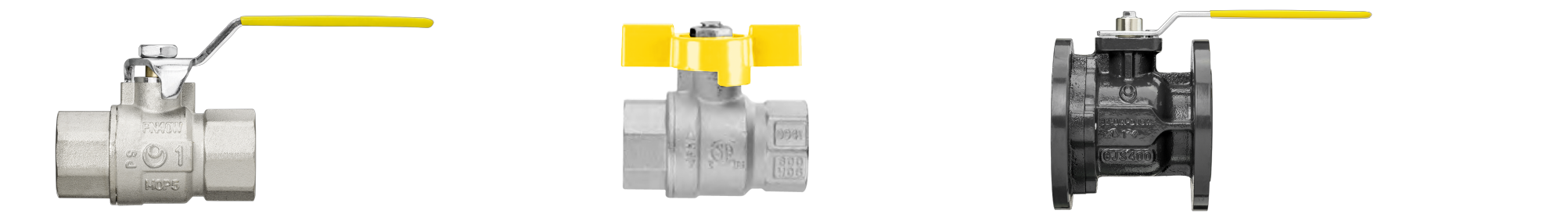

3.3 Rubinetteria di sistema Optipress-Gaz

L’ampia gamma di rubinetteria per gas consente un montaggio efficiente di impianti completi.

Le schede tecniche dei prodotti Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop all’indirizzo www.nussbaum.ch.

3.3.1 Rubinetteria per gas per il collegamento di contatori del gas

	89002 Rubinetto a sfera ad angolo per gas, per contatore del gas a due vie
	89025 Rubinetto a sfera diritto per contatore del gas, con raccordi Optipress-Gaz, per contatore del gas semplice

3.3.2 Rubinetteria per gas per il collegamento di apparecchi a gas

	89040 Rubinetto a sfera per apparecchi a gas, con collegamento Optipress-Gaz, con dispositivo d’arresto termico
	89050 Presa per gas serrabile, con dispositivo d'arresto termico, per gas cittadino, gas naturale e gas liquido
	89054 Presa per gas sotto muro, con dispositivo d'arresto termico
	89065 Spina d'allacciamento per gas, per presa per gas 89050.22, per gas cittadino, gas naturale e gas liquido

3.3.3 Rubinetteria di sicurezza e tubi flessibili per gas

	89035 Dispositivo d'arresto termico, per gas cittadino, gas naturale e gas liquido fino a 5 bar
	89056 Tubo flessibile a innesto per gas, per gas cittadino, gas naturale e gas liquido
	89060 Tubo per gas, per gas cittadino, gas naturale e gas liquido
