Systembeschrieb - Optipress-Gaz
3.1 Optipress-Gaz-Pressfittings
Für eine rationelle Montage steht ein sehr umfangreiches Pressfitting-Programm zur Verfügung (Bogen, Winkel, T-Stücke, Reduktionen, Übergänge, Verschraubungen usw.).
|
|
Die Edelstahl-Fittings sind aus hochlegiertem und rostbeständigem, austenitischem Cr-Ni- Mo-Stahl mit der Werkstoffnummer 1.4401 hergestellt. |
Dichtelement
In den Dichtring-Kammern an den Pressfitting-Enden sind qualitativ hochwertige, alterungsbeständige HNBR-Dichtringe eingelegt. Die HNBR-Dichtringe (gelb) sind speziell für Gasinstallationen geeignet.
Alle Optipress-Gaz-Pressfittings sind mit einer Kennzeichnung versehen:
|
|
= |
Kennzeichnung der Optipress-Gaz-Edelstahl-Pressfittings |
|
|
= |
Kennzeichnung der Optipress-Gaz-Rotguss-Pressfittings |
Erläuterung der Kennzeichnungen:
|
GT |
= |
Gastemperaturbeständigkeit/Druck |
|
GT/5 |
= |
Temperatur von 650 °C über 30 Minuten bei PN 5 |
|
GT/1 |
= |
Temperatur von 650 °C über 30 Minuten bei PN 1 |
|
MOP |
= |
Zulässiger Betriebsüberdruck (Maximum Operating Pressure) |
|
HTB |
= |
Höhere Temperaturbeständigkeit |

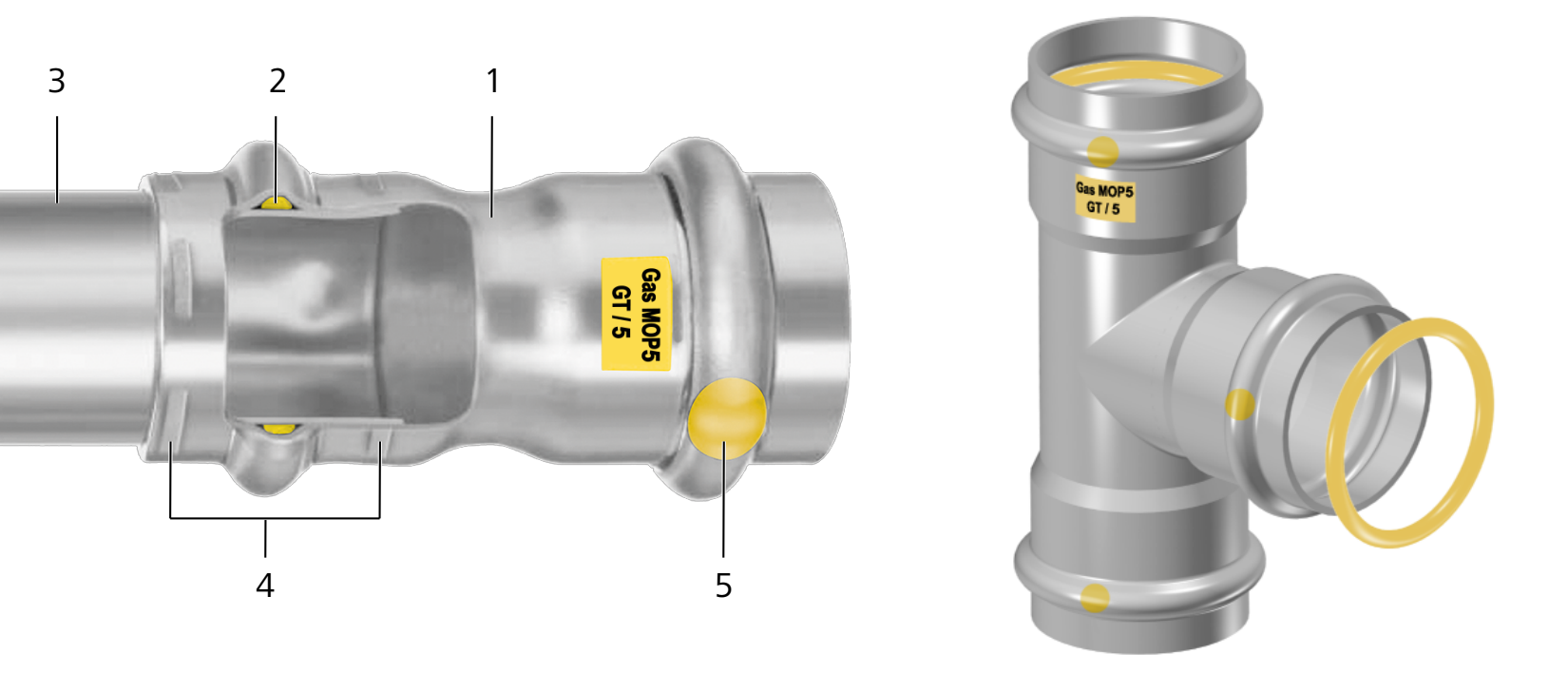

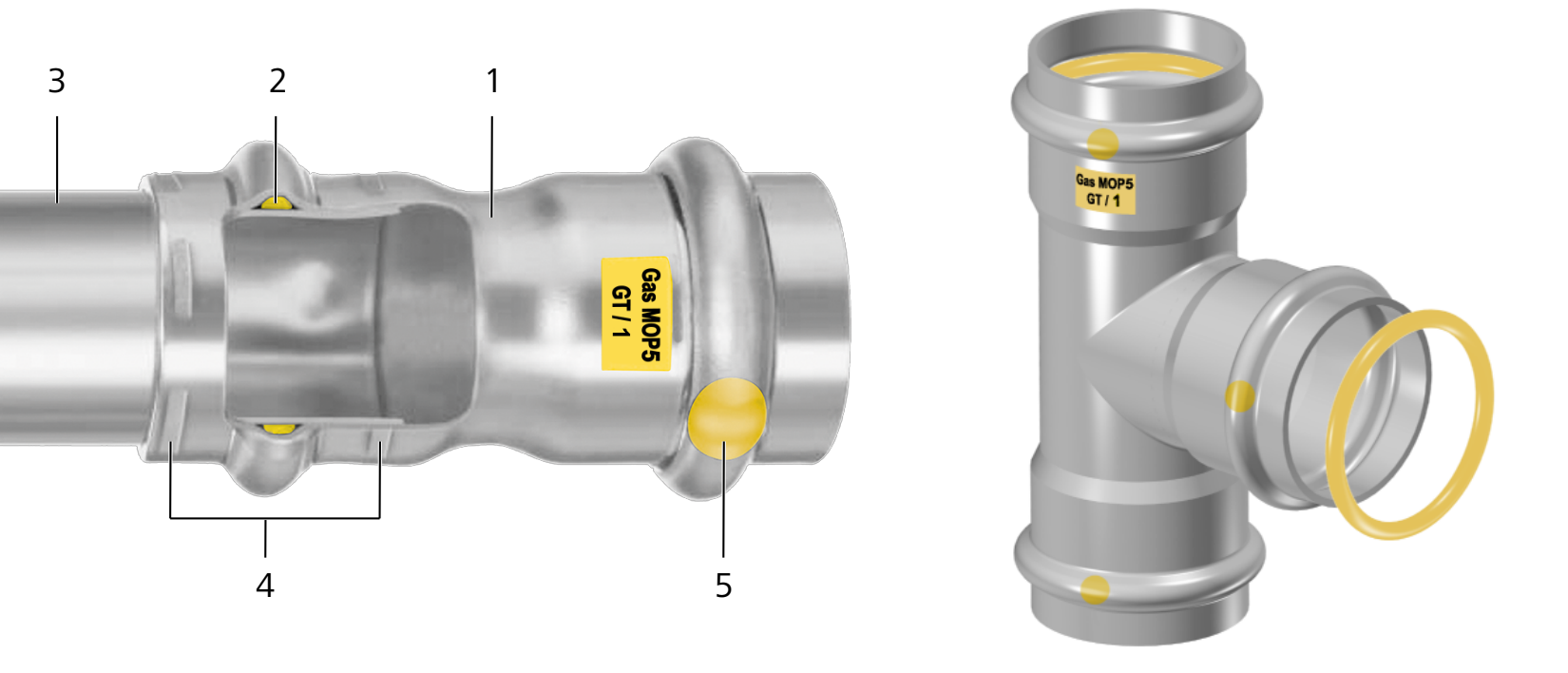

Zur Herstellung einer Optipress-Gaz-Verbindung wird das Rohr bis an den Anschlag in das Pressfitting eingeführt und an seinem Muffenende mit Presswerkzeug und System-Pressbacken verpresst. Ein Längsschnitt durch eine verpresste Muffe verdeutlicht den form- und kraftschlüssigen Charakter der Pressverbindung:
|
1 |
Fitting |
Edelstahl 1.4401 |
|
2 |
Dichtring (gelb) |
HNBR |
|
3 |
Rohr |
Edelstahl 1.4401/1.4404 |
|
4 |
Doppelte Verpressung |
|
|
5 |
Kennzeichnung SC-Contour |

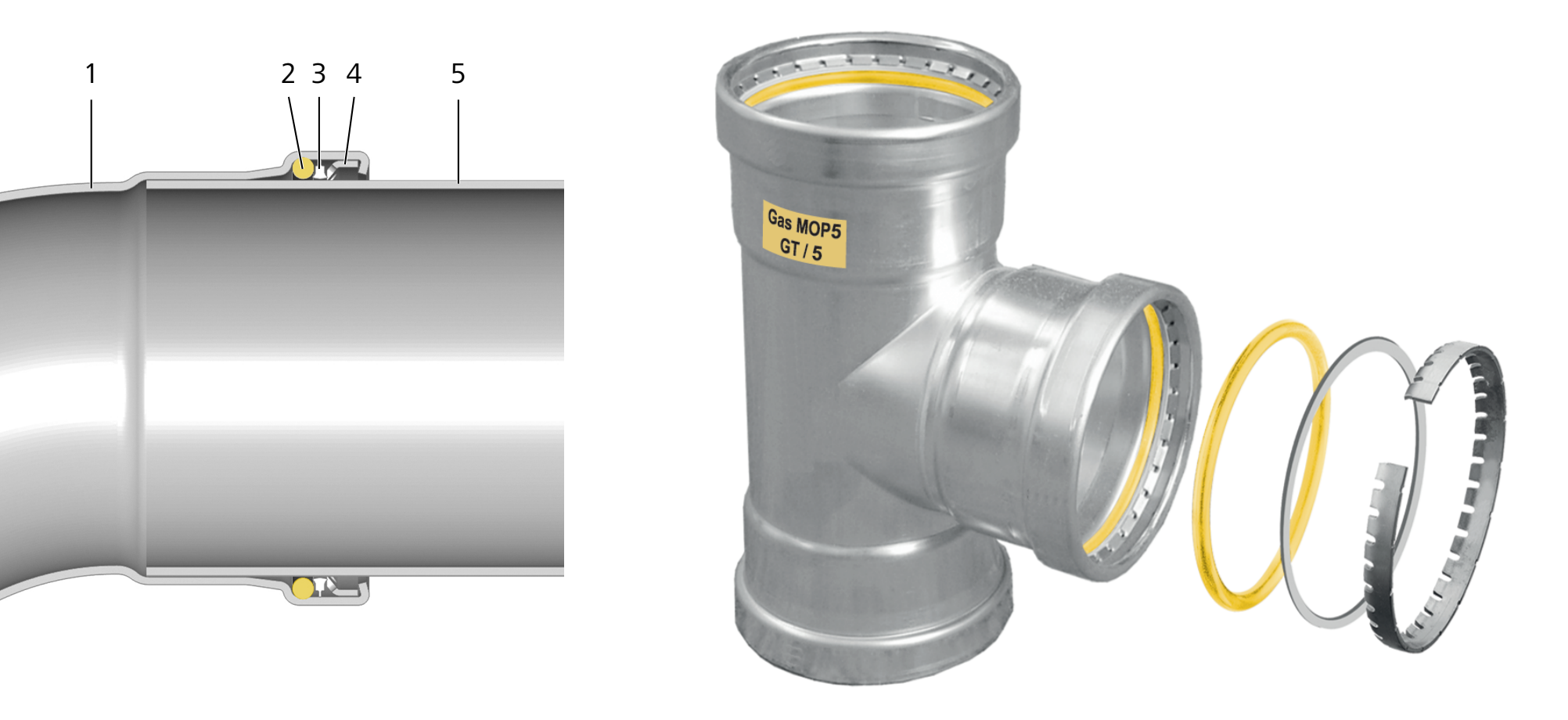

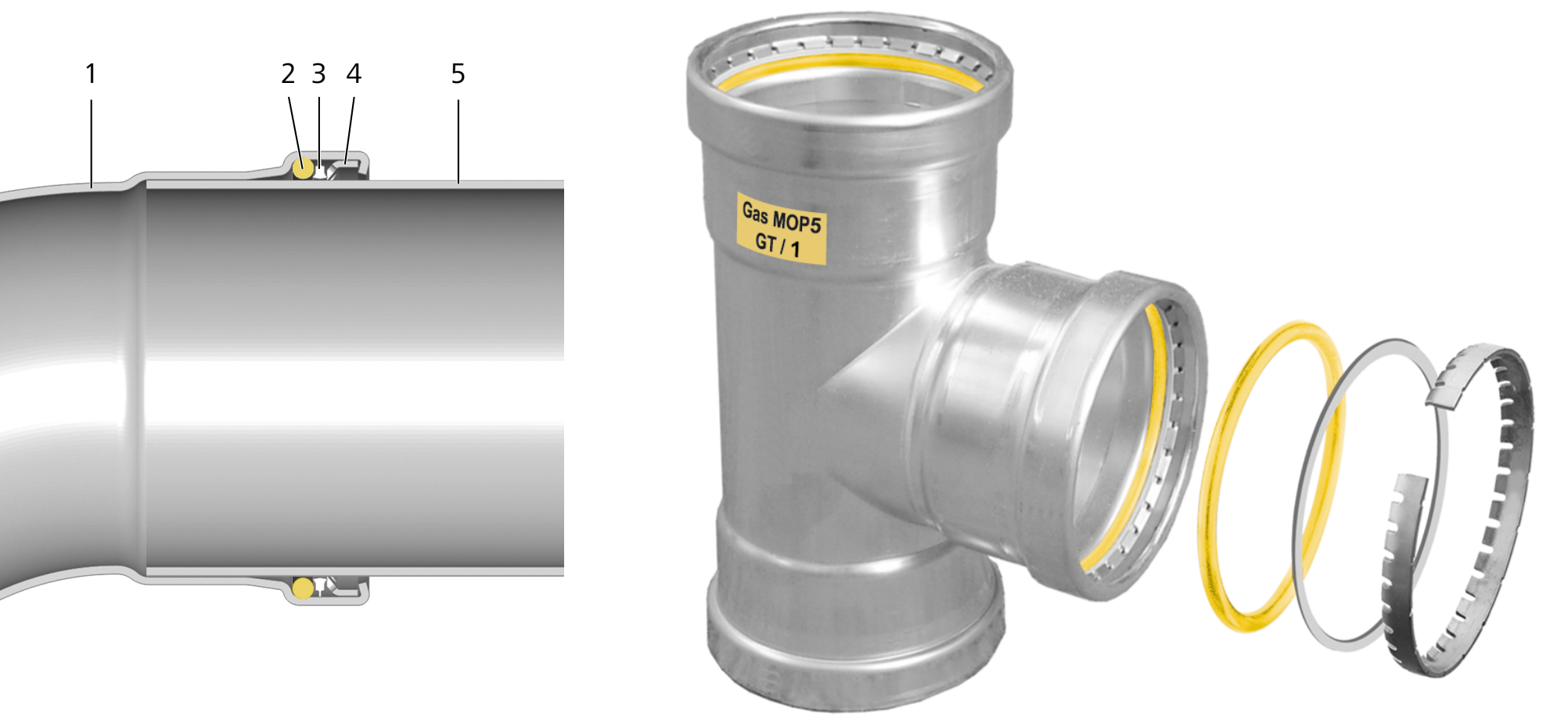

Durch die Verformung von Pressfitting und Rohr wird die mechanische Festigkeit der Verbindung erzielt. Die Dichtheit erfolgt durch den in seinem Querschnitt verformten Dichtring. Die mechanischen Eigenschaften und die Dichtheit der Pressverbindung ergeben sich aus der Pressgeometrie der
|
1 |
Fitting |
Edelstahl 1.4401 |
|
2 |
Dichtring (gelb) |
HNBR |
|
3 |
Trennring |
Kunststoff |
|
4 |
Schneidring |
Edelstahl |
|
5 |
Rohr |
Edelstahl 1.4401/1.4404 |
Bei den Optipress-XL-Dimensionen wird ein Edelstahl-Schneidring beim Pressvorgang in das Rohr gedrückt und stellt die Festigkeit der Verbindung sicher. Beim Einstecken des Rohrs schützt der Trennring den Dichtring vor Beschädigungen.
3.1.1 Prüfsicherheit durch die SC-Contour
Die SC-Contour ist eine Sicherheitstechnik zur Sichtbarmachung von unverpressten Pressfittings in der Rohrleitungsanlage (SC: Security Checked bzw. sicherheitsgeprüft).
Die SC-Contour bildet zwischen dem unverpressten Pressfitting und dem Rohr eine konstruktive Undichtheit, die bei der Druckprüfung das Prüfmedium sichtbar austreten lässt. Die Sichtbarkeit des unverpressten Pressfittings ist im Druckbereich der entsprechenden Druckprüfung sichergestellt.
Alle Pressfittings von
3.2 Optipress-Edelstahlrohre 1.4401/1.4404
Für Installationen mit Optipress-Gaz stehen blanke und unter Schutzgas lasergeschweisste Systemrohre 1.4401/1.4404 zur Verfügung.
Hergestellt nach DIN 17440/17455.
Die Datenblätter zu den
3.2.1 Prüfung, Qualitätsüberwachung der Rohre
Die Fabrikation der Edelstahlrohre untersteht einer laufenden Eigen- sowie einer zusätzlichen Fremdüberwachung durch das MPA NRW (Materialprüfungsamt Nordrhein-Westfalen). Dabei werden die wichtigsten Qualitätsmerkmale der Rohre wie Werkstoffzusammensetzung, Schweissnahtqualität, Rohrabmessungen und Toleranzen, Rohroberfläche usw. überwacht.
3.2.2 Lieferform
Die Rohre werden in 6-m-Stangen geliefert und sind mit Schutzkappen gegen Verschmutzungen versehen. Die Schutzkappen der Rohre sind farbcodiert, 👉 Systemkennzeichnung.
3.3 Optipress-Gaz-Systemarmaturen
Das umfangreiche Programm von Gas-Armaturen erlaubt eine rationelle Montage von kompletten Installationen.
Die Datenblätter zu den
3.3.1 Gas-Armaturen für den Anschluss von Gaszählern
|
|

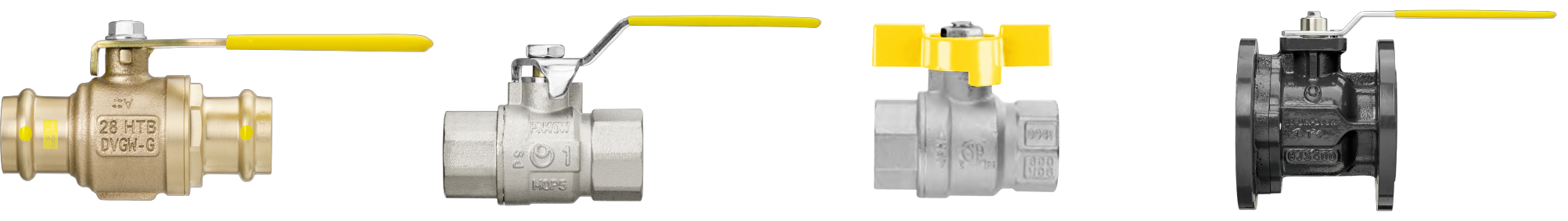

Gas-Kugelhahn Eckausführung, für Zweistutzengaszähler |
|
|
Gaszähler-Kugelhahn gerade Ausführung, mit Optipress-Gaz-Anschlussverschraubungen, für Einstutzengaszähler |
3.3.2 Gas-Armaturen für den Anschluss von Gasgeräten
|
|

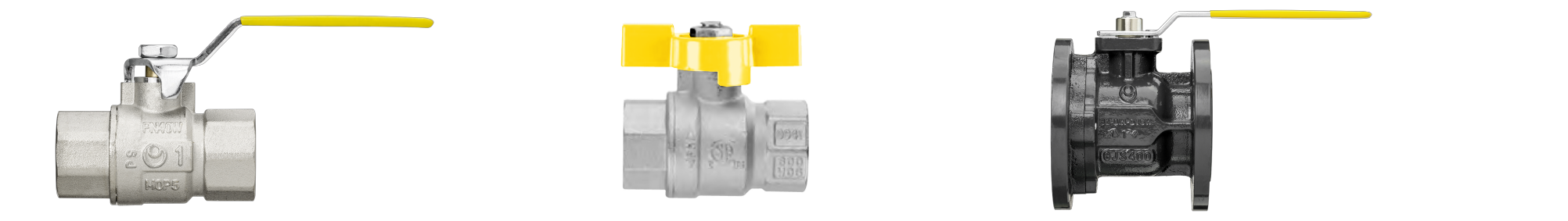

Gasgeräte-Kugelhahn, mit Optipress-Gaz-Übergang, mit thermischer Absperreinrichtung |
|
|
Gas-Steckdose absperrbar, mit thermischer Absperreinrichtung, für Stadtgas, Erdgas und Flüssiggas |
|
|
Gas-Unterputz-Steckdose, mit thermischer Absperreinrichtung |
|
|
Gas-Anschluss-Stecker, für Gas-Steckdose 89050.22, für Stadtgas, Erdgas und Flüssiggas |
