26042 Rubinetto a sfera a 2 componenti con flangia
acciaio inossidabile 1.4408
con blocco manico, bloccabile, con sfera in acciaio inossidabile, con guarnizione PTFE, con manico blu, con flangia di montaggio conforme a ISO 5211
| materiale principale | acciaio inossidabile 1.4408 |
| medi | acqua |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 110 °C |
| norma flangia | EN 1092 - PN 16 |

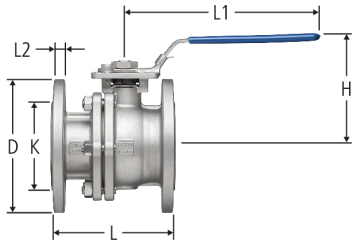

| DN | D | L | L1 | L2 | H | N | K | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 150 | 140 | 194 | 18 | 111 | 4x Ø18 | 110 | 160 | 40 | 26042.58 | 1 |
| 02 | - | ||||
|
|
||||||||||||||||||
| 50 | 165 | 150 | 194 | 20 | 120 | 4x Ø18 | 125 | 230 | 50 | 26042.59 | 1 |
| 02 | - | ||||
|
|
||||||||||||||||||
| 100 | 220 | 190 | 400 | 20 | 182 | 8x Ø18 | 180 | 1297 | 100 | 26042.62 | 1 |
| 02 | - | ||||
|
|
||||||||||||||||||
N = numero di fori
DN 100 con manico a Ti
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
Su www.nussbaum.ch/strumenti troverete una chiara guida per la scelta delle viti per eseguire collegamenti flangiati.
Guida alla scelta dei viti per raccordi con flange
CAD / BIM
| Descrizione | Rubinetto a sfera a 2 componenti con flangia |
| Dimensione |
|
| Numero di articolo |
26042.58
|
