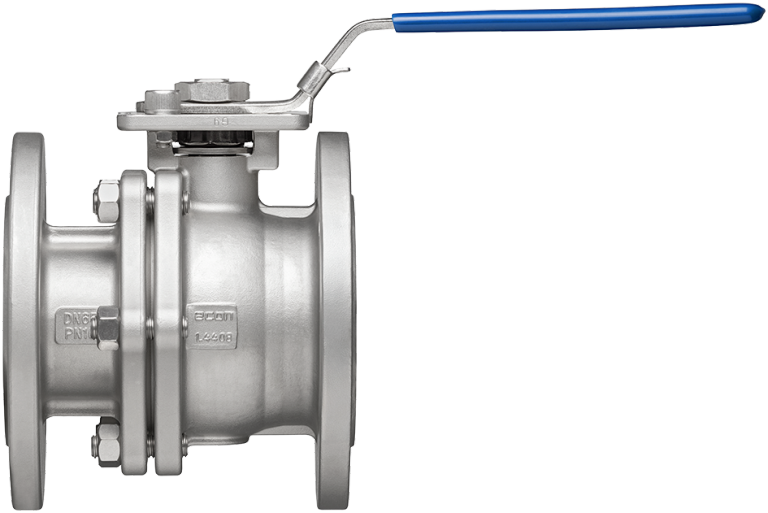

26042 Kugelhahn 2-teilig mit Flansch
Edelstahl 1.4408
mit Griff-Arretierung, abschliessbar, mit Kugel (Edelstahl), mit Dichtung (PTFE), mit Griff blau, mit Aufbauflansch nach ISO 5211
| Hauptwerkstoff | Edelstahl 1.4408 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |
| Medien | Wasser |
| Flanschnorm | EN 1092 - PN 16 |

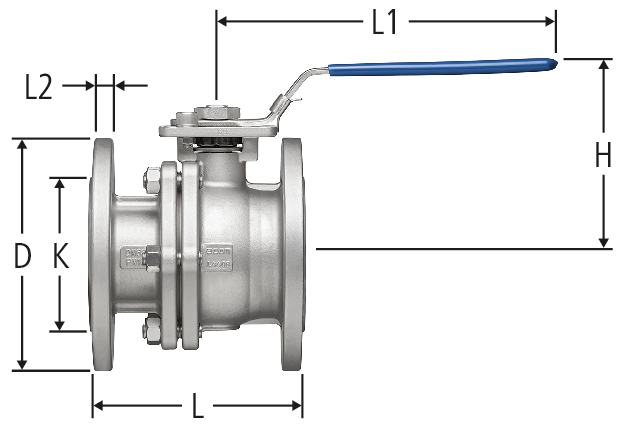

| DN | D | L | L1 | L2 | H | N | K | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 165 | 150 | 194 | 20 | 120 | 4x Ø18 | 125 | 230 | 50 | 26042.59 | 1 |
| 02 | - | ||||
|
|
||||||||||||||||||
| 100 | 220 | 190 | 400 | 20 | 182 | 8x Ø18 | 180 | 1297 | 100 | 26042.62 | 1 |
| 02 | - | ||||
|
|
||||||||||||||||||
N = Anzahl Löcher
DN 100 mit T-Griff
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Kugelhahn 2-teilig mit Flansch |
| Grösse |
|
| Artikelnummer |
26042.59
|
