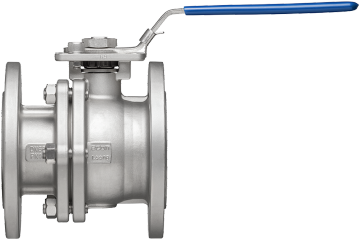

26042 Robinet à bille en 2 parties avec bride
acier inoxydable 1.4408
avec poignée-arrêt, verrouillable, avec bille en acier inoxydable, avec joint PTFE, avec poignée bleue, avec bride de couvercle selon ISO 5211
| matériau principal | acier inoxydable 1.4408 |
| fluides | eau |
| pression nominale | PN 16 |
| température de service max. | 110 °C |
| norme de bride | EN 1092 - PN 16 |
| DN | D | L | L1 | L2 | H | N | K | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 150 | 140 | 194 | 18 | 111 | 4x Ø18 | 110 | 160 | 40 | 26042.58 | 1 |
| 02 | - | ||||
|
|
||||||||||||||||||
| 50 | 165 | 150 | 194 | 20 | 120 | 4x Ø18 | 125 | 230 | 50 | 26042.59 | 1 |
| 02 | - | ||||
|
|
||||||||||||||||||
| 100 | 220 | 190 | 400 | 20 | 182 | 8x Ø18 | 180 | 1297 | 100 | 26042.62 | 1 |
| 02 | - | ||||
|
|
||||||||||||||||||
N = nombre de trous
DN 100 avec poignée à T
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
Guide de sélection des boulons pour raccordements à bride
