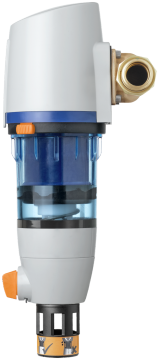

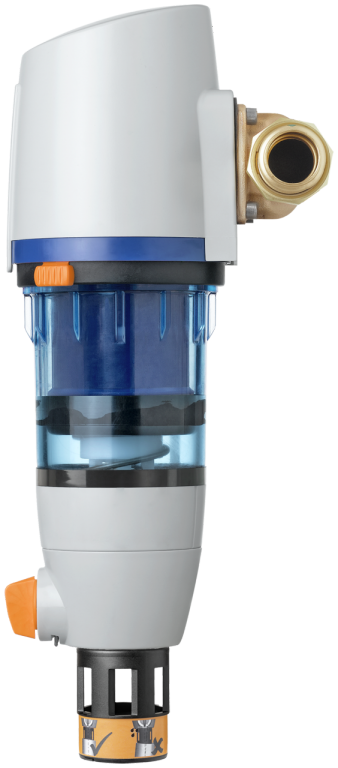

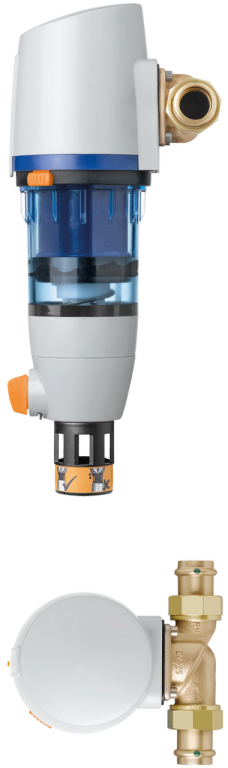

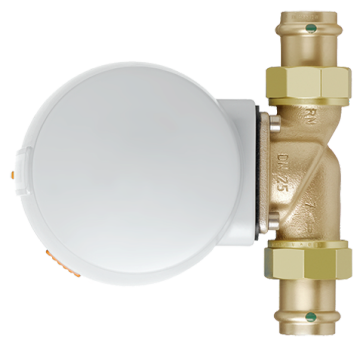

18102 Filtro fine risciacquabile
con raccordo Optipress-Aquaplus
con tazza del filtro (poliammide), con maglia del filtro (acciaio inossidabile), con flangia di allacciamento
| pressione d'esercizio min. | 3 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |
| tipo di risciacquo | risciacquabile a mano |
| G | d | D | D1 | z | L | L2 | L3 | H | H1 | w | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼ | 28 | 127 | 50 | 136 | 183 | 97 | 69 | 92 | 342 | 90 | 11.6 | 28 | 18102.25 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1½ | 35 | 127 | 50 | 156 | 207 | 97 | 69 | 92 | 342 | 90 | 11.6 | 35 | 18102.26 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1¾ | 42 | 160 | 50 | 189 | 261 | 135 | 83 | 106 | 385 | 90 | 22.2 | 42 | 18102.27 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 2⅜ | 54 | 160 | 50 | 201 | 281 | 138 | 83 | 106 | 385 | 90 | 22.2 | 54 | 18102.28 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
w = maglia del filtro [µm]
Per il funzionamento di un filtro risciacquabile occorre prevedere uno scarico.
Per la capacità di scarico vedi la scheda tecnica sulla pagina del prodotto nell'online-shop.
CAD / BIM
| Descrizione | Filtro fine risciacquabile |
| Dimensione |
|
| Numero di articolo |
18102.25
|
