18102 Filtre fin rinçage à contre-courant
avec raccord à écrou mobile Optipress-Aquaplus
avec godet (polyamide), avec tamis filtrant (acier inoxydable), avec boîtier de raccordement
| pression de fonctionnement min. | 3 bar |
| pression nominale | PN 16 |
| température de service max. | 30 °C |
| fluides | eau |
| type de rinçage à contre-courant | rinçage à contre-courant manuel |

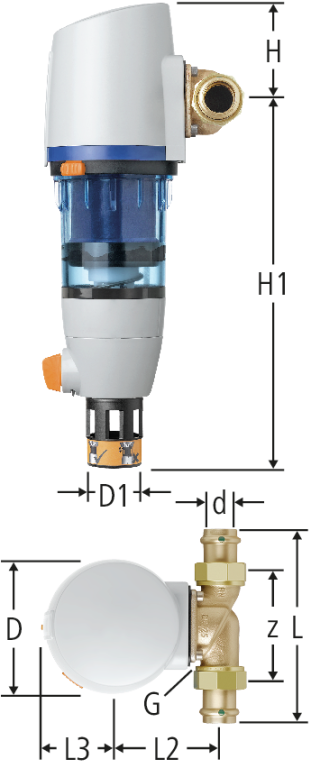

| G | d | D | D1 | z | L | L2 | L3 | H | H1 | w | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼ | 28 | 127 | 50 | 136 | 183 | 97 | 69 | 92 | 342 | 90 | 11.6 | 28 | 18102.25 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1½ | 35 | 127 | 50 | 156 | 207 | 97 | 69 | 92 | 342 | 90 | 11.6 | 35 | 18102.26 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1¾ | 42 | 160 | 50 | 189 | 261 | 135 | 83 | 106 | 385 | 90 | 22.2 | 42 | 18102.27 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 2⅜ | 54 | 160 | 50 | 201 | 281 | 138 | 83 | 106 | 385 | 90 | 22.2 | 54 | 18102.28 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
w = seuil de filtration [µm]
Lors de l'installation d'un filtre fin, rinçage à contre-courant, prévoir la possibilité d'un raccordement à l'écoulement.
Pour les débits d'écoulement, voir la fiche technique figurant sur la page du produit dans la boutique en ligne.
CAO / BIM
| Description | Filtre fin rinçage à contre-courant |
| Taille |
|
| Numéro d’article |
18102.25
|
