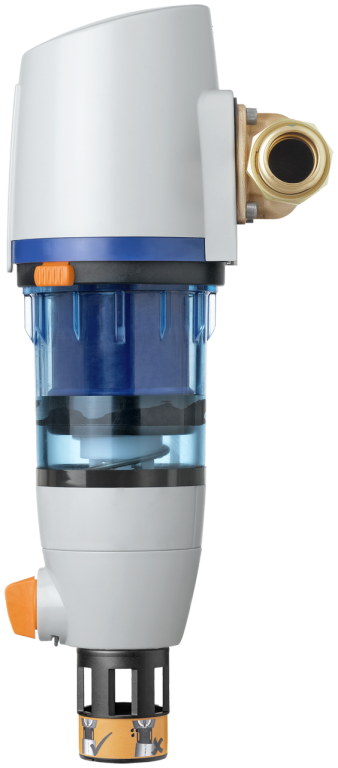

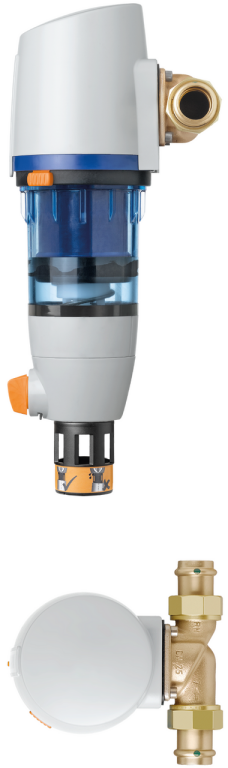

18102 Feinfilter rückspülbar

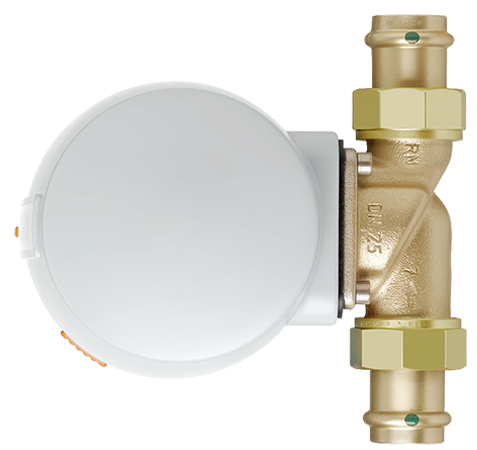

mit Optipress-Aquaplus-Anschlussverschraubung
mit Filtertasse (Polyamid), mit Filtersieb (Edelstahl), mit Anschlussflansch
| Betriebsdruck min. | 3 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 30 °C |
| Medien | Wasser |
| Art der Rückspülung | rückspülbar von Hand |

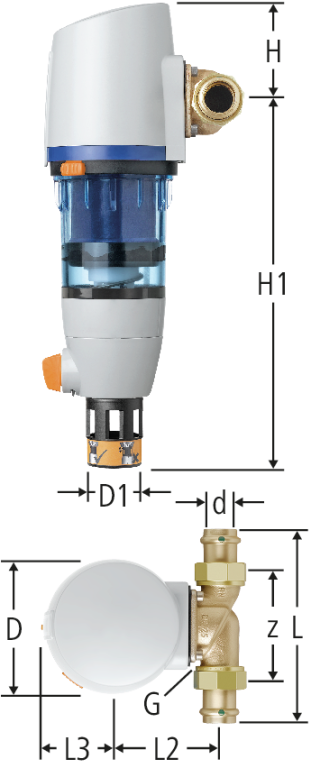

| G | d | D | D1 | z | L | L2 | L3 | H | H1 | w | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼ | 28 | 127 | 50 | 136 | 183 | 97 | 69 | 92 | 342 | 90 | 11.6 | 28 | 18102.25 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1½ | 35 | 127 | 50 | 156 | 207 | 97 | 69 | 92 | 342 | 90 | 11.6 | 35 | 18102.26 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1¾ | 42 | 160 | 50 | 189 | 261 | 135 | 83 | 106 | 385 | 90 | 22.2 | 42 | 18102.27 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 2⅜ | 54 | 160 | 50 | 201 | 281 | 138 | 83 | 106 | 385 | 90 | 22.2 | 54 | 18102.28 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
w = Filterfeinheit [µm]
Für den Betrieb eines rückspülbaren Filters ist ein Abwasseranschluss vorzusehen.
Abflussmengen siehe Datenblatt auf der Produktseite im Onlineshop.
