Tematiche - Dilatazione longitudinale

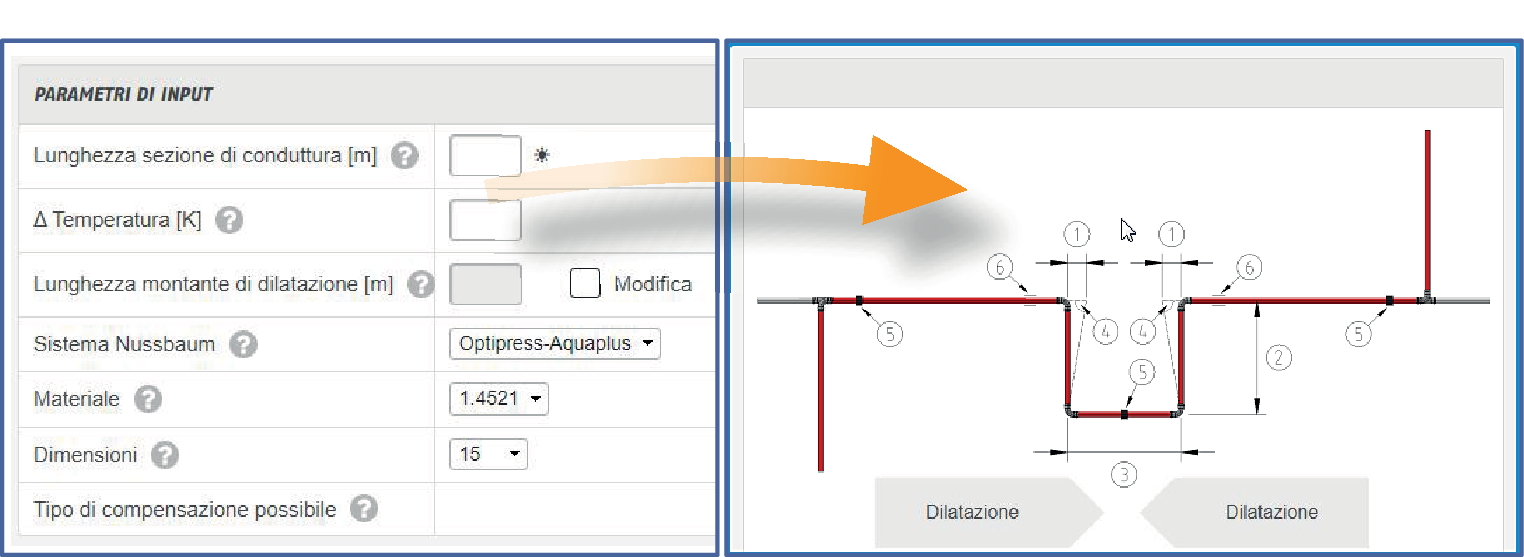

2.1 Calcolo della dilatazione longitudinale
La dilatazione longitudinale può essere calcolata con la seguente formula:
∆L = α × L × ∆T
|
∆L |
= |
dilatazione longitudinale [mm] |
|
α |
= |
coefficiente di dilatazione longitudinale [mm/m·K] |
|
L |
= |
lunghezza della conduttura [m] |
|
∆T |
= |
differenza di temperatura [K] |
A parità di condizioni e di lunghezza della conduttura, a seconda del materiale del tubo vengono misurate dilatazioni longitudinali diverse poiché il coefficiente di dilatazione longitudinale (α) varia in funzione del materiale.
|
Tipo di tubo (materiale) |
α* |
α*·10−6 |
∆L con L = 10 m e ∆T = 50 K |
|---|---|---|---|
|
[mm/m·K] |
[K−1] |
[mm] |
|
|
Tubo in acciaio inossidabile 1.4521 (Optipress) |
0.0104 |
10.4 |
5.2 |
|
Tubo in acciaio inossidabile 1.4520 (Optipress) |
0.0104 |
10.4 |
5.2 |
|
Tubo in acciaio inossidabile 1.4401 / 1.4404 (Optipress) |
0.0165 |
16.5 |
8.25 |
|
Tubo in acciaio zincato (Optipress-Therm) |
0.012 |
12.0 |
6.0 |
|
Tubo in materiale sintetico (PE-Xc, Optiflex) |
0.21 |
210.0 |
105.0 |
|
Tubo in materiale sintetico (PE-RT, Optiflex) |
0.15 |
150.0 |
75.0 |
|
Tubo in materiale sintetico (PB, Optiflex) |
0.13 |
130.0 |
65.0 |
|
Tubo in materiale composito (PE-Xc / Al / PE-X, Optiflex) |
0.03 |
30.0 |
15.0 |
|
Tubo in materiale sintetico (PVC-C) |
0.08 |
80.0 |
40.0 |
|
Tubo in materiale sintetico (PP-R) |
0.12 |
120.0 |
60.0 |
Dilatazione longitudinale delle tubazioni in diversi materiali
* Il coefficiente di dilatazione longitudinale è valido per l’intervallo di temperatura da 20 °C a 100 °C.
2.1.1 Esempi di calcolo per diversi materiali per tubi
2.1.1.1 Dilatazione longitudinale per tubo in acciaio inossidabile Optipress 1.4521
Dati di partenza:
Lunghezza della conduttura L = 20 m
Differenza di temperatura ∆T = 50 K (riscaldamento del tubo da 10 °C a 60 °C)
α = 0.0104 mm/m·K
Dilatazione longitudinale:
∆L = 0.0104 x 20 x 50 = 10.4 mm
La dilatazione longitudinale può essere calcolata anche sulla base del rispettivo diagramma.
2.1.1.2 Dilatazione longitudinale per tubo multistabile Optiflex-Flowpress
Dati di partenza:
Lunghezza della conduttura L = 20 m
Differenza di temperatura ∆T = 50 K (riscaldamento del tubo da 10 °C a 60 °C)
α = 0.03 mm/m·K
Dilatazione longitudinale:
∆L = 0.03 x 20 x 50 = 30.0 mm
La dilatazione longitudinale può essere calcolata anche sulla base del rispettivo diagramma.
