Thématiques - Dilatation linéaire
2.1 Calcul de la dilatation linéaire
On peut calculer la dilatation linéaire d’après la formule:
∆L = α × L × ∆T
|
∆L |
= |
dilatation linéaire [mm] |
|
α |
= |
coefficient de dilatation linéaire [mm/m·K] |
|
L |
= |
longueur de tuyau [m] |
|
∆T |
= |
différence de température [K] |
A conditions égales et à longueur de tuyau égale, on mesure des dilatations linéaires différentes selon le matériau utilisé, car le coefficient de dilatation linéaire (α) varie en fonction du matériau utilisé.
|
Type de tuyau (matériau) |
α* |
α*·10−6 |
∆L pour L = 10 m et ∆T = 50 K |
|---|---|---|---|
|
[mm/m·K] |
[K−1] |
[mm] |
|
|
Tuyau acier inoxydable 1.4521 (Optipress) |
0.0104 |
10.4 |
5.2 |
|
Tuyau acier inoxydable 1.4520 (Optipress) |
0.0104 |
10.4 |
5.2 |
|
Tuyau en acier inoxydable 1.4401 / 1.4404 (Optipress) |
0.0165 |
16.5 |
8.25 |
|
Tuyau en acier galvanisé (Optipress-Therm) |
0.012 |
12.0 |
6.0 |
|
Tuyau en matière synthétique (PE-Xc, Optiflex) |
0.21 |
210.0 |
105.0 |
|
Tuyau en matière synthétique (PE-RT, Optiflex) |
0.15 |
150.0 |
75.0 |
|
Tuyau en matière synthétique (PB, Optiflex) |
0.13 |
130.0 |
65.0 |
|
Tuyau composite (PE-Xc / Al / PE-X, Optiflex) |
0.03 |
30.0 |
15.0 |
|
Tuyau en matière synthétique (PVC-C) |
0.08 |
80.0 |
40.0 |
|
Tuyau en matière synthétique (PP-R) |
0.12 |
120.0 |
60.0 |
Dilatation linéaire de conduites de différents matériaux
* Le coefficient de dilatation linéaire est valable pour la plage de température 20 °C à 100 °C.
2.1.1 Exemples de calcul pour différents matériaux de tuyau
2.1.1.1 Dilatation linéaire du tuyau Optipress en acier inoxydable 1.4521
Données initiales:
Longueur de tuyau L= 20 m
Différence de température ∆T = 50 K (élévation de la température du tuyau de 10 °C à 60 °C)
α = 0.0104 mm/m·K
Dilatation linéaire:
∆L = 0.0104 x 20 x 50 = 10.4 mm

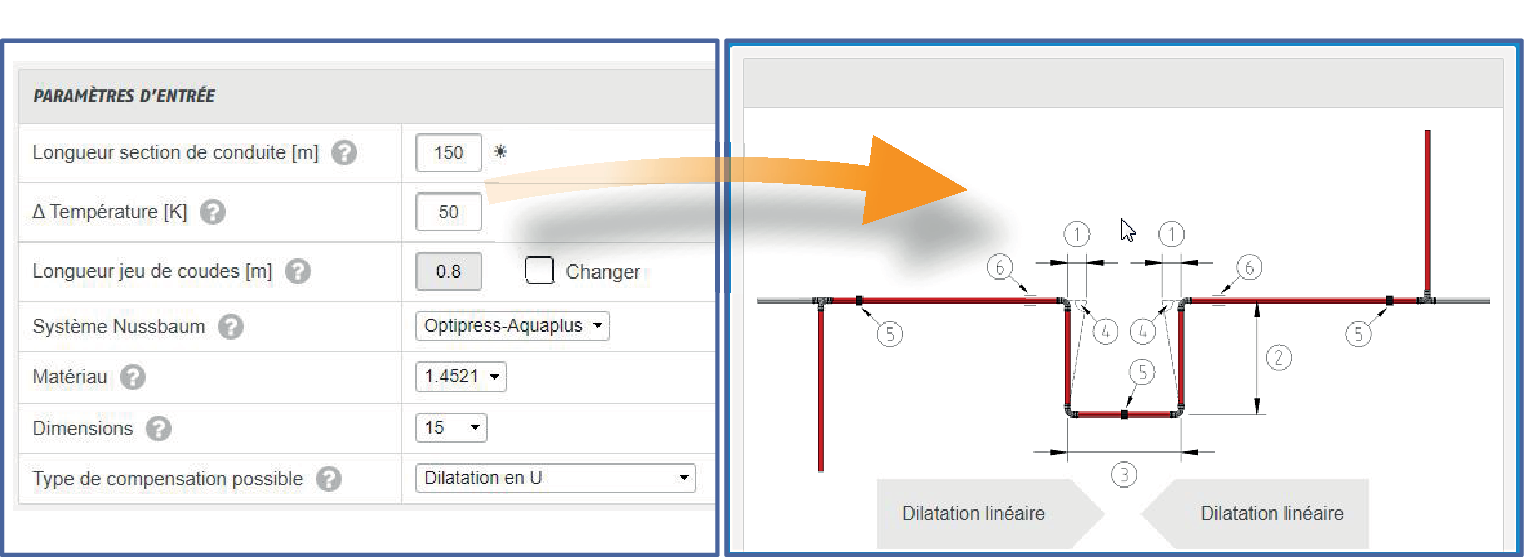

On peut aussi calculer la dilatation linéaire en partant du diagramme correspondant.
2.1.1.2 Dilatation linéaire du tuyau Optiflex-Flowpress rigide
Données initiales:
Longueur de tuyau L= 20 m
Différence de température ∆T = 50 K (élévation de la température du tuyau de 10 °C à 60 °C)
α = 0.03 mm/m·K
Dilatation linéaire:
∆L = 0.03 x 20 x 50 = 30.0 mm
On peut aussi calculer la dilatation linéaire en partant du diagramme correspondant.
