Scheda tecnica - Unità attuatore Easy-Matic
299.1.070 / V1
11 Requisiti di montaggio dell’attuatore
Per poter montare l’attuatore su una valvola, la misura G (filettatura della testa della valvola) deve corrispondere a una delle misure riportate nella tabella seguente.
La valvola deve inoltre essere dotata di una testa Easy-Top lunga di ultima generazione (23150 o in acciaio inossidabile 80183 oppure KRV 23165). Tale requisito è soddisfatto dalla maggior parte delle nuove valvole inclinate, KRV e di distribuzione della
La testa Easy-Top idonea vanta le seguenti caratteristiche:
-
Collo lungo del perno
-
Indicatore della posizione di color arancione sul collo del perno
-
Volantino di nuova generazione con bordi arrotondati o volantino completamente rotondo a partire dalla misura 2½"
Al momento dell’acquisto, alcune valvole presentano un’altra testa, tuttavia possono essere successivamente equipaggiate con una testa Easy-Top lunga. Ciò vale per le valvole seguenti:
-
Valvole diritte di nuova generazione da ½ a 2". All’acquisto presentano una testa Easy-Top corta (23155).
-
Valvola diritte, inclinate, KRV e di distribuzione della vecchia generazione (1985-2016). All’acquisto presentano una testa vecchia con bordi non arrotondati e/o senza indicatore della posizione arancione.
-
Valvole sotto muro a partire dall’anno di costruzione 2005. All’acquisto presentano una testa non esagonale (23160).
La tabella sottostante fornisce una panoramica sulle procedure applicabili alle diverse teste.
|
G |
Attuatore |
Testa |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Modelli attuali |
Vecchi modelli |
|||||||||
|
23150.04 – .09 |
23150.10 – .12 |
23050, 23051, 23055, 23056 |
80083 |
23050.10 – .12 |
23060 |
|||||
|
23165 (KRV) |
80176 (KRV) |
|||||||||
|
|
|
|
|
|
|
|
|
||
|
½ |
ema10 |
✓ |
✓ |
— |
— |
— |
— |
|||
|
¾ |
✓ |
✓ |
— |
— |
||||||
|
1 |
✓ |
✓ |
— |
— |
— |
— |
||||
|
1¼ |
✓ |
✓ |
— |
— |
— |
— |
||||
|
1½ |
ema20 |
✓ |
✓ |
— |
— |
— |
— |
|||
|
2 |
✓ |
✓ |
— |
— |
— |
— |
||||
|
2½ |
ema50 |
— |
— |
— |
✓ |
— |
— |
— |
— |
|
|
3 |
— |
— |
— |
✓ |
— |
— |
— |
— |
||
|
4 |
— |
— |
— |
✓ |
— |
— |
— |
— |
||
Compatibilità e procedura per le diverse teste
|
✓ |
Montaggio dell’attuatore possibile direttamente |
|
[Numero] |
La testa deve essere sostituita con l’articolo avente il numero indicato |
|
— |
Montaggio dell’attuatore non possibile |

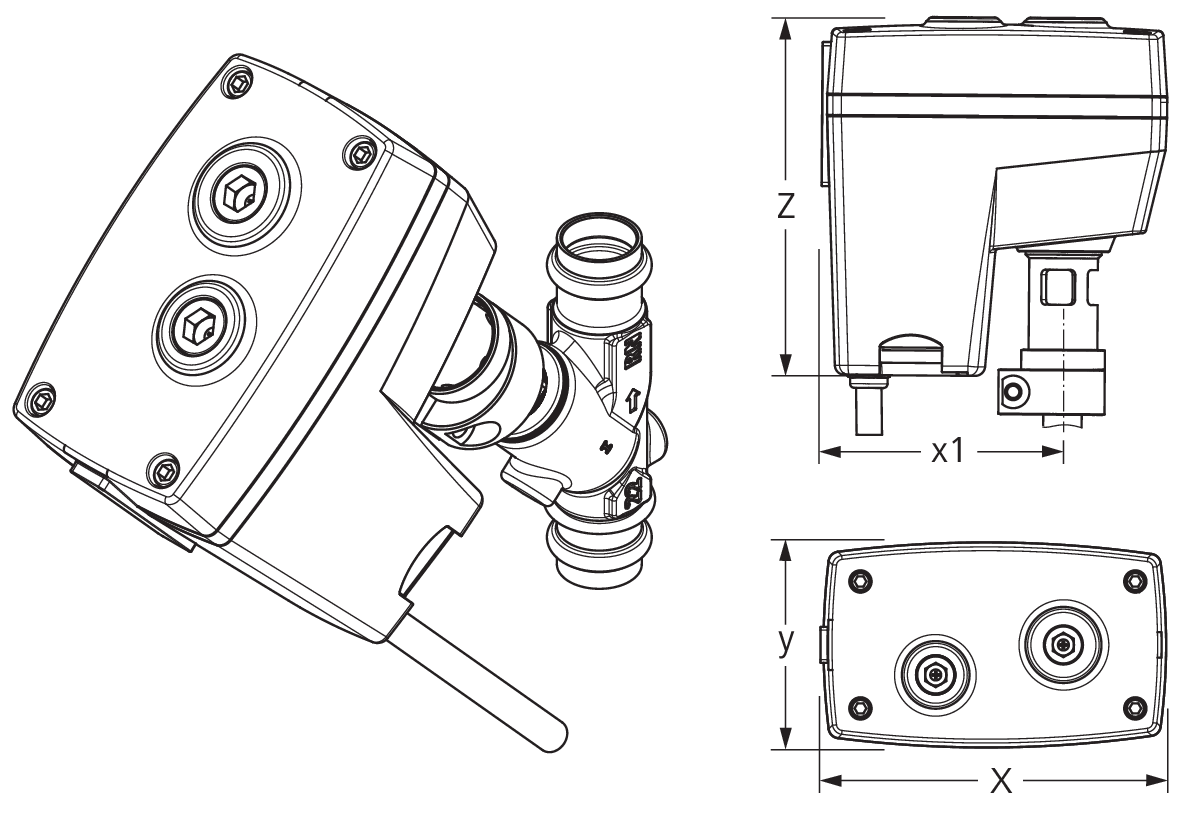

11.1 Misure d’installazione e spazio necessario
|
Dimensioni [mm] |
ema10 |
ema20 |
ema50 |
|---|---|---|---|
|
x |
138 |
164 |
198 |
|
y |
81 |
97 |
114 |
|
z |
159 |
205 |
243 |
|
Misura dell’asse x1 |
97 |
115 |
136 |

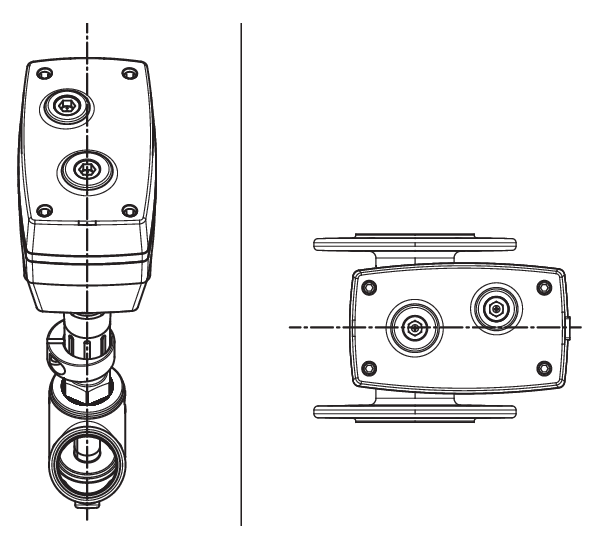

In presenza di valvole senza flangia si raccomanda di orientare l’asse dell’attuatore nella direzione della conduttura. In presenza di valvole con flange si raccomanda di orientare l’asse dell’attuatore parallelamente alle flange, vale a dire con un’angolazione di 90° rispetto alla direzione della conduttura.

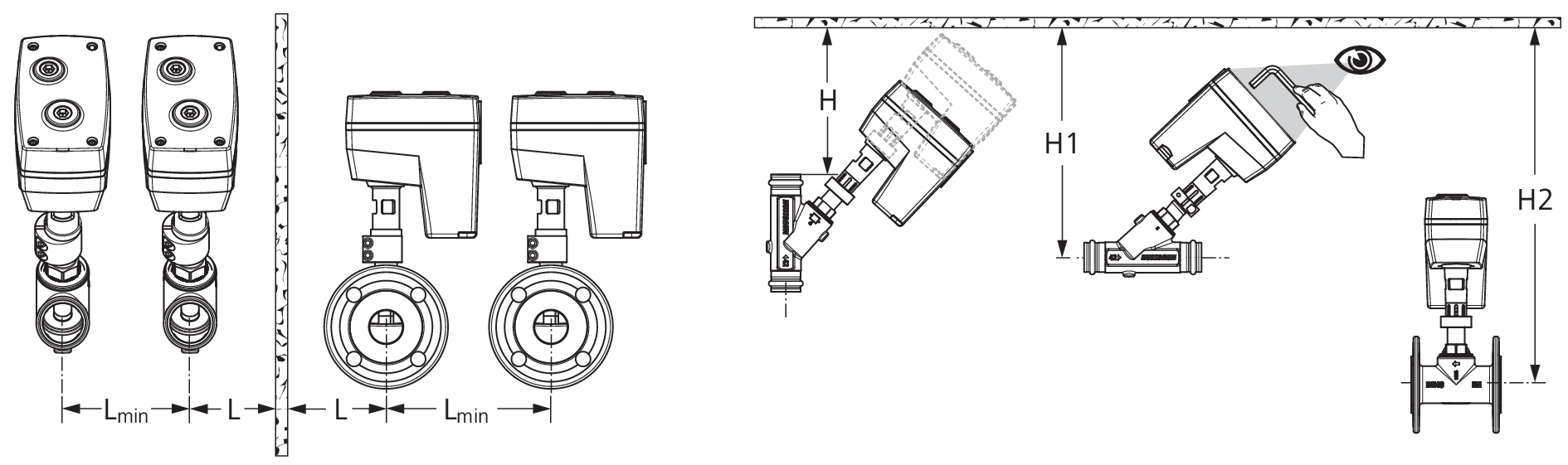

L’attuatore viene generalmente montato verso l’alto, può tuttavia essere posizionato con qualunque orientamento. L’essenziale è che sia liberamente accessibile e che vengano rispettate le distanze prescritte dalle pareti e dal soffitto. La chiave esagonale deve poter essere smontata.
|
Valvola inclinata o valvola KRV con testa Easy-Top |
Valvola diritta, valvola di distribuzione o valvola sotto muro con testa Easy-Top |
|||||||
|---|---|---|---|---|---|---|---|---|
|
Attuatore |
DN |
L |
Lmin |
H |
H1 |
L |
Lmin |
H2 |
|
ema10 |
25 |
120 |
190 |
245 |
360 |
120 |
190 |
390 |
|
ema20 |
50 |
135 |
215 |
300 |
440 |
135 |
215 |
460 |
|
ema50 |
100 |
60 |
270 |
365 |
550 |
160 |
270 |
550 |
