261.0.113 / V1

5 Esempi di montaggio

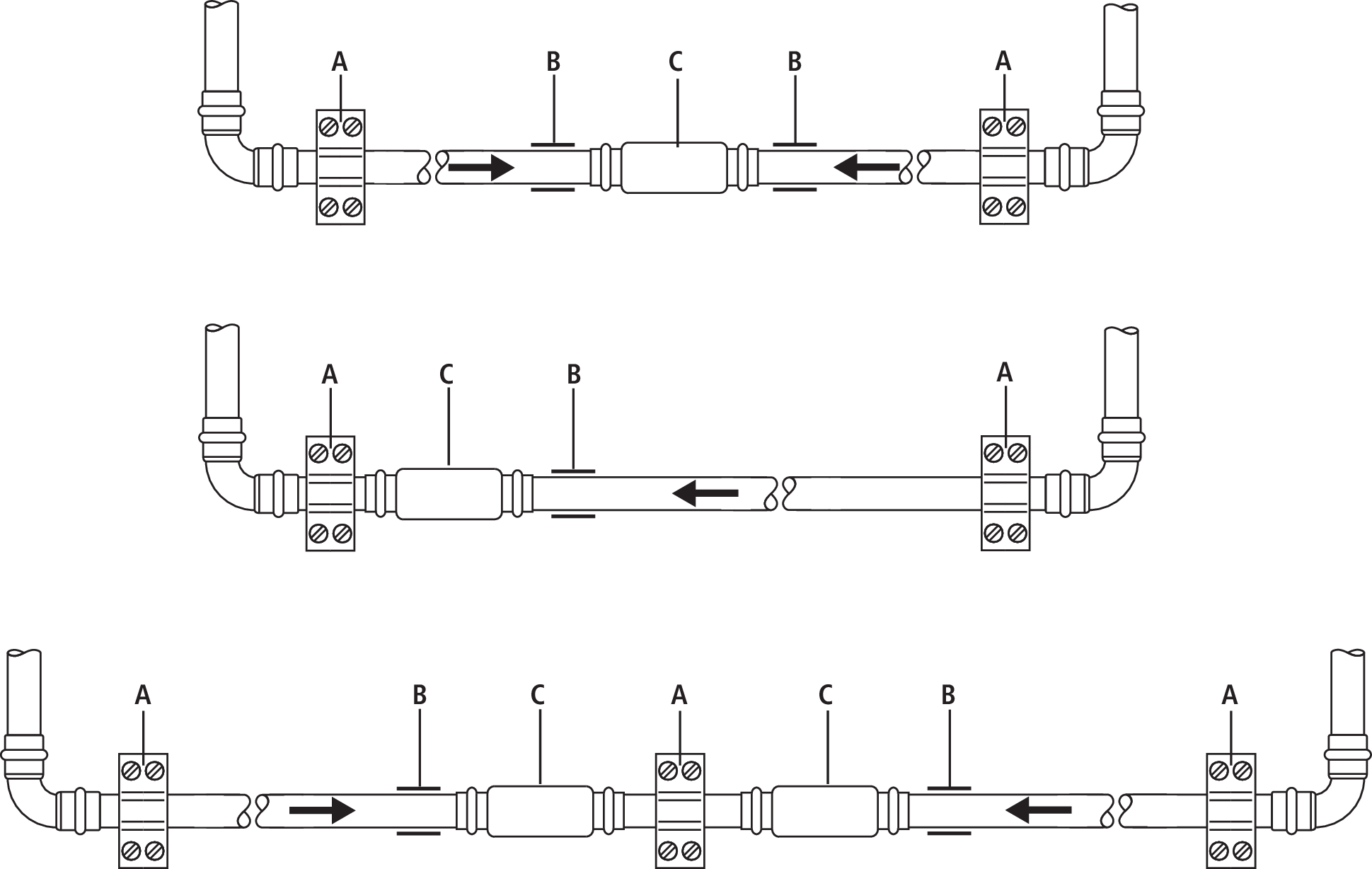

5.1 Posizionamento corretto dei punti fissi e dei punti scorrevoli con compensatore longitudinale

Esempi di montaggio del compensatore longitudinale

A

Punto fisso

B

Punto scorrevole

C

Compensatore longitudinale 80023/55023

Dilatazione longitudinale

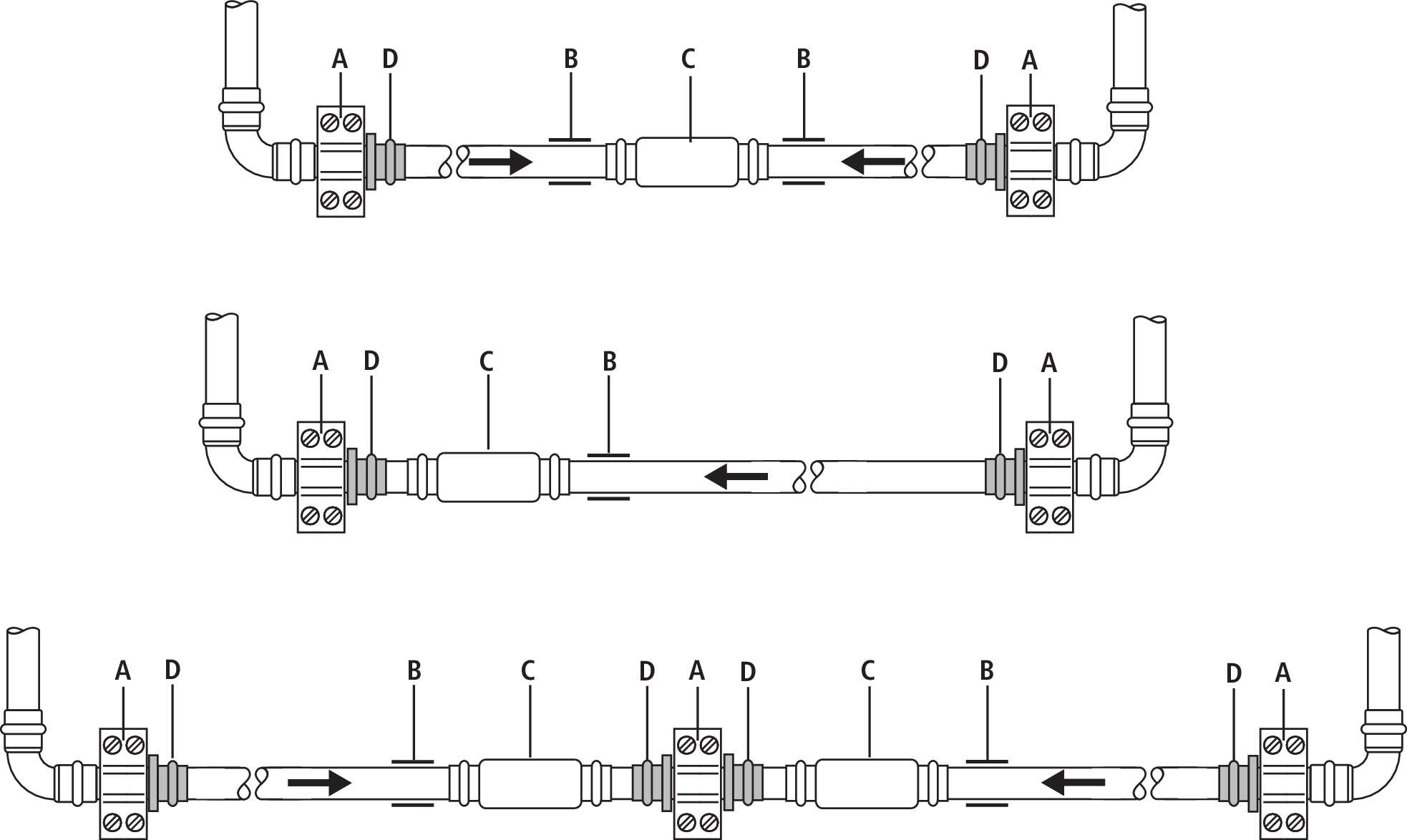

5.2 Posizionamento corretto dei punti fissi Optipress-Aquaplus

Esempi di montaggio punto fisso Optipress-Aquaplus

A

Punto fisso

B

Punto scorrevole

C

Compensatore longitudinale 80023/55023

D

Punto fisso Optipress-Aquaplus 81024

Dilatazione longitudinale
