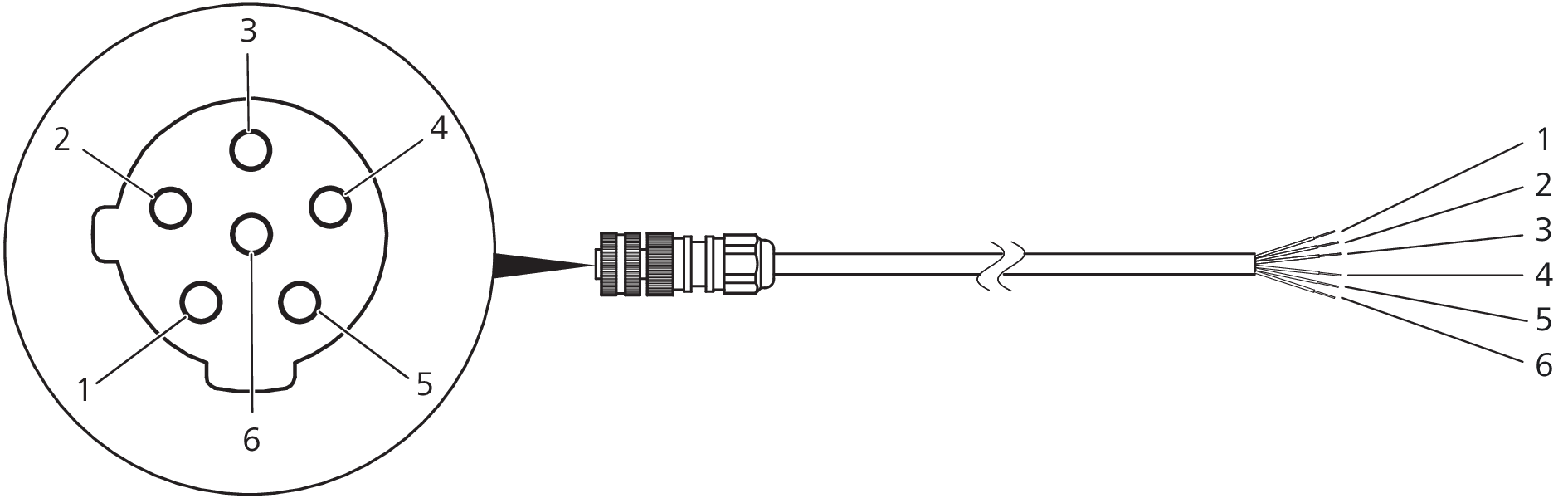

Pagina principale Pianificazione Documenti Tecnici Scheda tecnica - Cavo di interfaccia per unità attuatore Easy-Matic Struttura del cavo di interfaccia em-ModBus Scheda tecnica - Cavo di interfaccia per unità attuatore Easy-Matic 23320 Scaricare il documento come PDF Indice 1 Principio di funzionamento 2 Struttura del cavo di interfaccia em-ModBus 3 Struttura del cavo di interfaccia em-digital 4 Dati tecnici 5 Avvertenze per l’impiego Scaricare il documento come PDF 299.1.076 / V1 2 Struttura del cavo di interfaccia em-ModBus Pos. Assegnazione dei pin nel connettore Codifica del cavo 1 D+ Bianco 2 D− Marrone 3 GND Verde 4 D− Giallo 5 D+ Grigio 6 GND Rosa Ritorno Continuare
