Scheda tecnica - Cavo di interfaccia per unità attuatore Easy-Matic
299.1.076 / V2

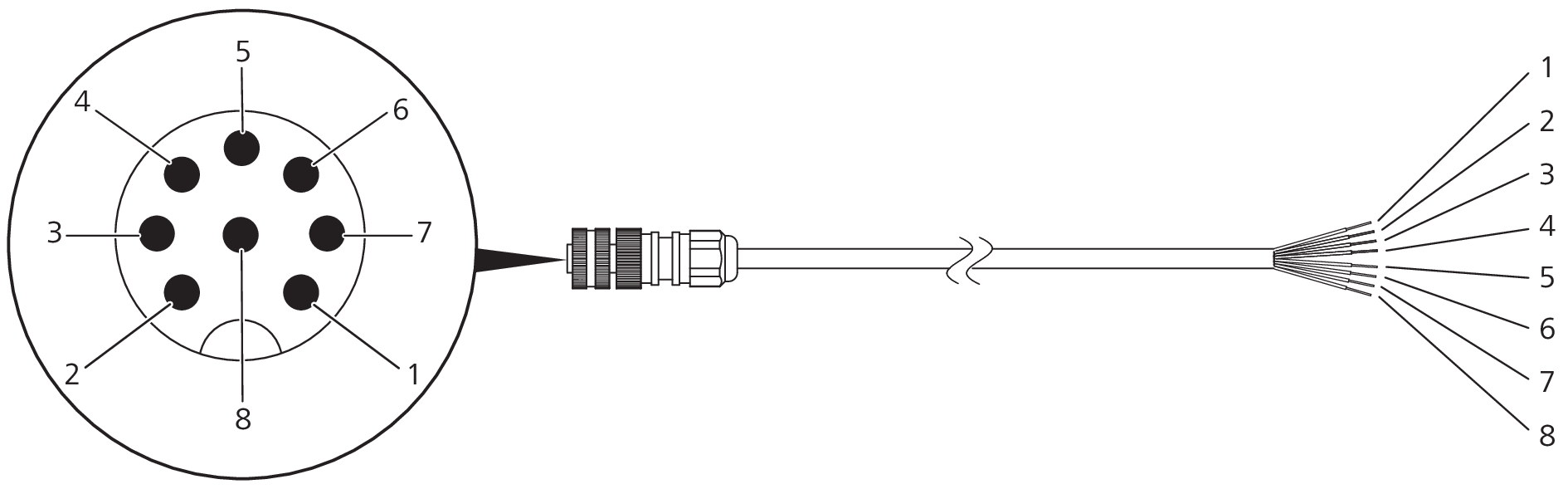

3 Struttura del cavo di interfaccia em-digital
|
Pos. |

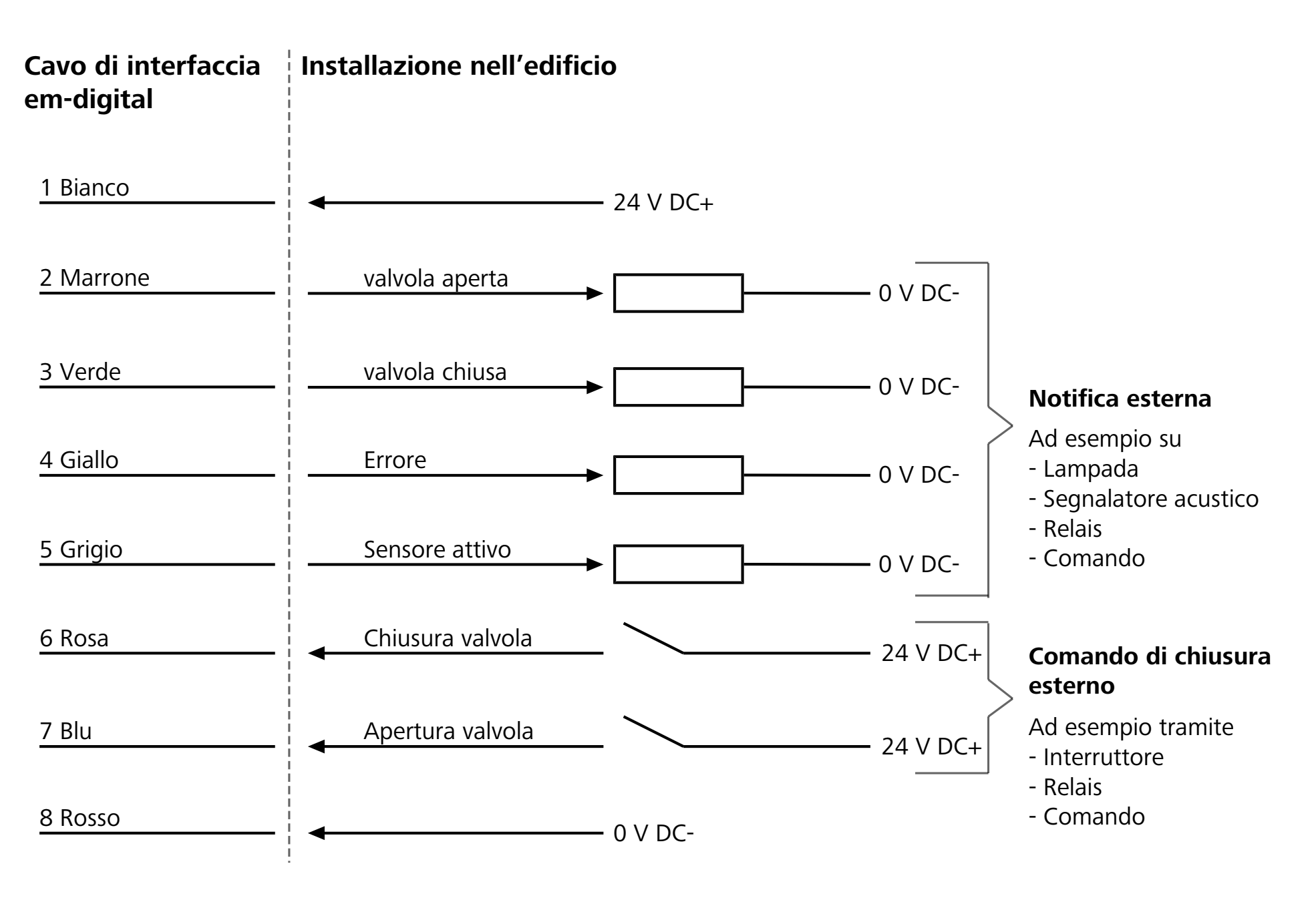

Assegnazione dei pin nel connettore |
Codifica del cavo |
|---|---|---|
|
1 |
Alimentazione esterna 24Â V DC |
Bianco |
|
2 |
Segnale di uscita «Valvola aperta»* |
Marrone |
|
3 |
Segnale di uscita «Valvola chiusa»* |
Verde |
|
4 |
Segnale di uscita «Errore»* |
Giallo |
|
5 |
Segnale di uscita «Sensore attivo»* |
Grigio |
|
6 |
Segnale di ingresso «Chiudere valvola» (min. 30 ms)** |
Rosa |
|
7 |
Segnale di ingresso «Aprire valvola» (min. 30 ms)** |
Blu |
|
8 |
Alimentazione esterna 0Â V DC |
Rossa |
|
* |
Carico resistivo massimo: 50Â VÂ DCÂ / 500Â mA |
|
** |
Carico resistivo massimo: 24Â VÂ DCÂ / 10Â mA |
