Istruzioni per l’uso - Set manometro

5.1 Alimentazione elettrica

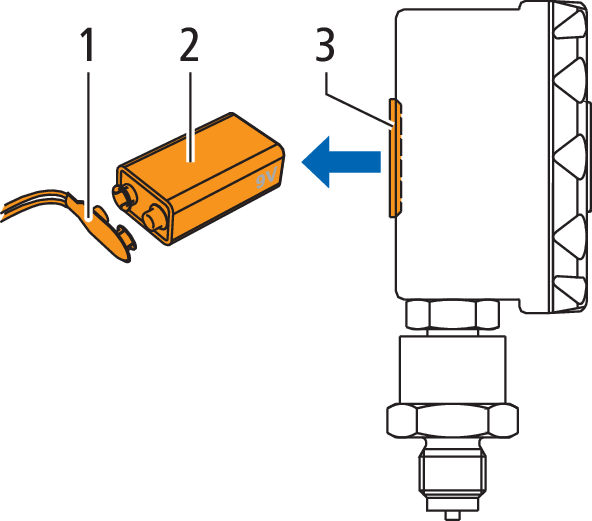

Per l’alimentazione elettrica viene utilizzata una pila a blocco alcalina-manganese da 9 V (IEC 6 LR 61).

1. Aprire il vano batteria (3) sul lato posteriore dell’apparecchio.



2. Collegare la pila a blocco da 9 V (2) alla spina (1).
3. Inserire la pila a blocco da 9 V nell’apposito vano e chiudere il coperchio.

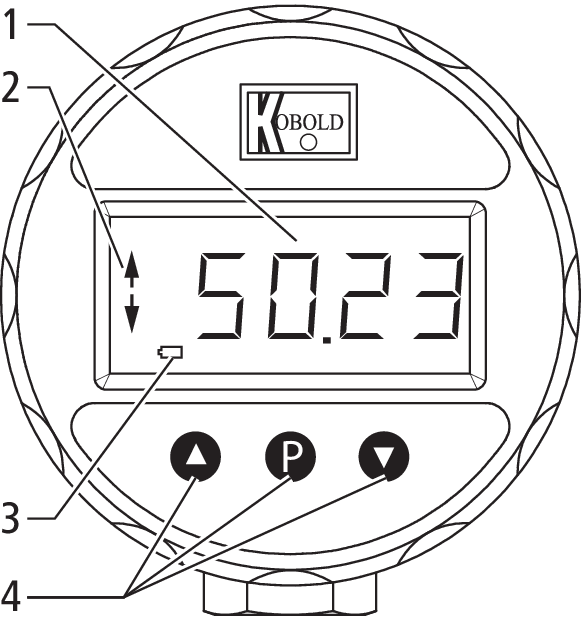

5.2 Indicatori LCD ed elementi di comando

Il manometro digitale viene comandato tramite tre tasti funzione. Il display mostra un indicatore LCD a 4 cifre.

Tasto	Funzione/impostazione	Navigare all’interno del menu
	Accensione: premere 1 volta Spegnimento: premere 2 volte	Confermare l’immissione
	Aumentare il valore impostato	Tornare alla voce di menu precedente
	Ridurre il valore impostato	Passare alla voce di menu successiva

Funzioni dei tasti e impostazioni

5.3 Impostazioni

Impostazioni possibili:

• Memoria del valore di picco

• Password (impostazione di fabbrica: 5)

• Resettaggio (protetto da password)

5.3.1 Selezione della memoria del valore di picco [Pdu]

A seconda dell’impostazione, durante la prova di pressione si può memorizzare il valore di picco [MAx] oppure il valore minimo [min]. L’impostazione [OFF] disattiva questa funzione e non viene memorizzato alcun valore.

1. Premere il tasto per accendere il manometro.

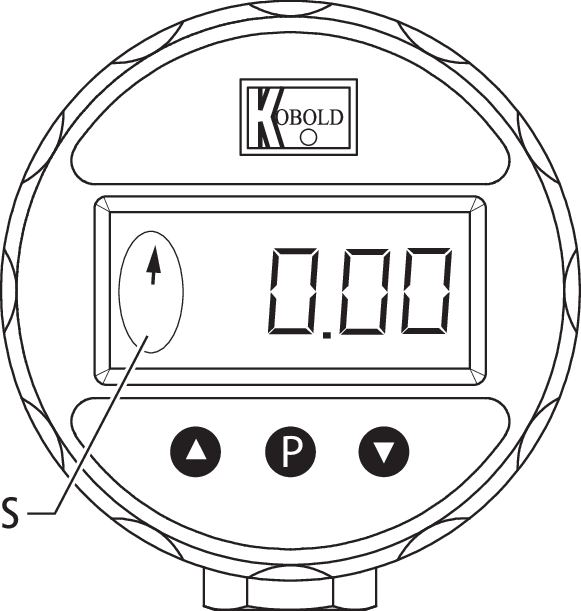

• Sul display compare l’indicazione della pressione. Nell’area (S) compare il tipo di memoria del valore di picco memorizzato per ultimo [min], [MAx] oppure [OFF].



2. Premere il tasto freccia .

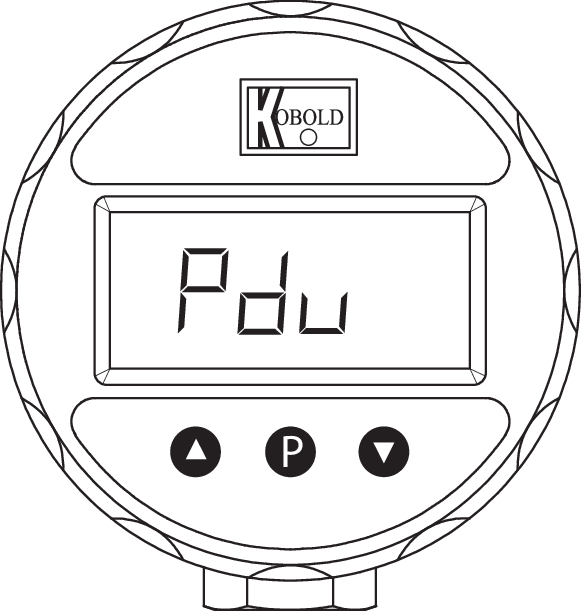

• Il display LCD visualizza la selezione della memorizzazione del valore di pressione [Pdu].



3. Premere il tasto .
• Viene visualizzato il tipo di memoria scelto per ultimo [min], [MAx] oppure [OFF].
4. Premere i tasti freccia oppure [Pdu] per navigare all’interno del menu.
5. Non appena nel display compare il tipo di memoria desiderato premere il tasto per memorizzarlo.
• La memorizzazione del valore di pressione è conclusa. Nel display compare il menu con la richiesta della password [PASS].
6. Se non è necessario modificare/fornire la password premere il tasto freccia per tornare alla schermata «Indicazione della pressione».

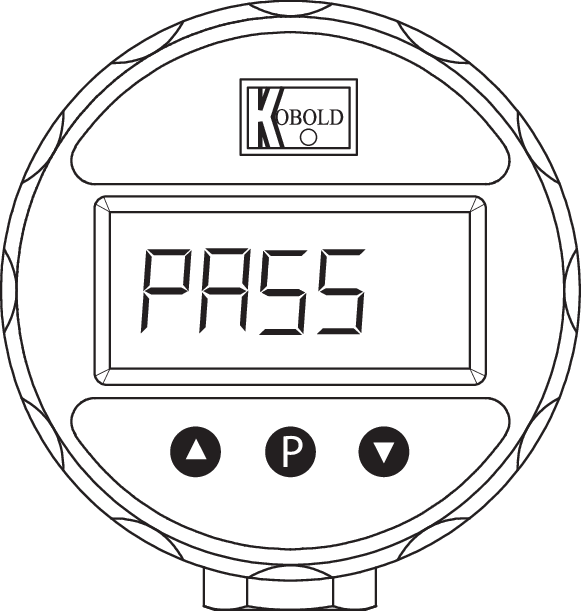

5.3.2 Inserimento della password [PASS]

Le operazioni seguenti devono essere eseguite solo quando si desidera effettuare un resettaggio [zero] del manometro o modificare la password [PSEt].

Requisiti:

• Sul display compare [PASS].



1. Premere il tasto .

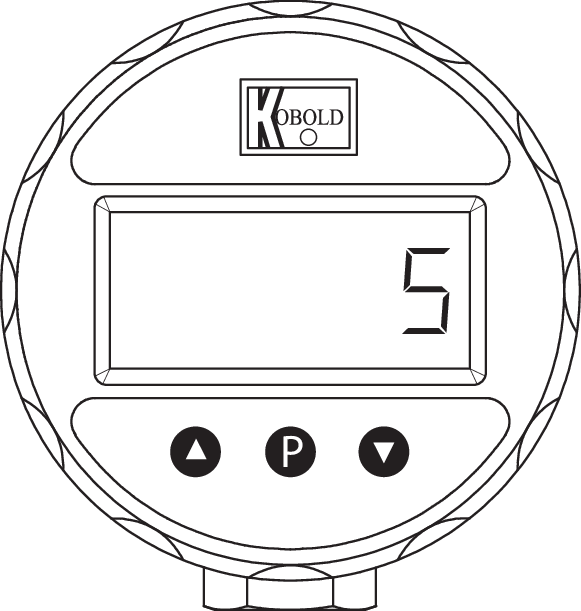

2. Con il tasto freccia impostare il valore su 5 (impostazione di fabbrica).



3. Premere il tasto per confermare il valore inserito.

• Inserendo la password corretta si attivano i sottomenu per modificare la password [PSEt] e il resettaggio [zero].
• In caso di inserimento errato, l’indicazione torna indietro alla schermata «Indicazione della pressione».

5.3.3 Modifica della password [PSEt]

Requisiti:

• È stata inserita la password corretta.
• Il display visualizza il sottomenu per il resettaggio [zero].

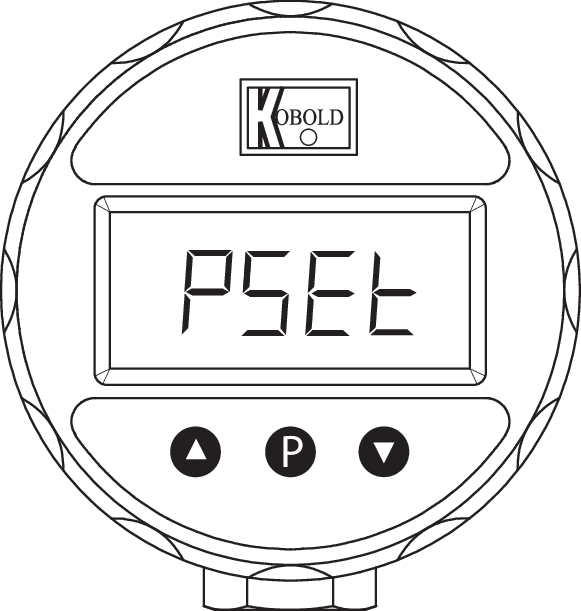

1. Premere il tasto freccia fino a quando non si apre il sottomenu per modificare la password [PSEt].



2. Premere il tasto .
• Viene visualizzato l’ultimo valore della password.
3. Impostare il valore desiderato utilizzando i tasti freccia e .
4. Premere il tasto per salvare il valore inserito.

5.3.4 Resettaggio [zero]

Con il resettaggio, il manometro viene resettato a 0. Prima della messa in servizio o a intervalli regolari, lo zero deve essere impostato in assenza di pressione, anche quando l’indicatore indica 0 poiché non è possibile escludere una deriva nel campo negativo nonostante l’indicazione di zero.

Con il resettaggio, tutti i valori di picco vengono cancellati. Per questa operazione è necessario inserire la password (👉 Inserimento della password [PASS]). Una volta inserita la password corretta si apre il sottomenu per il resettaggio [zero].

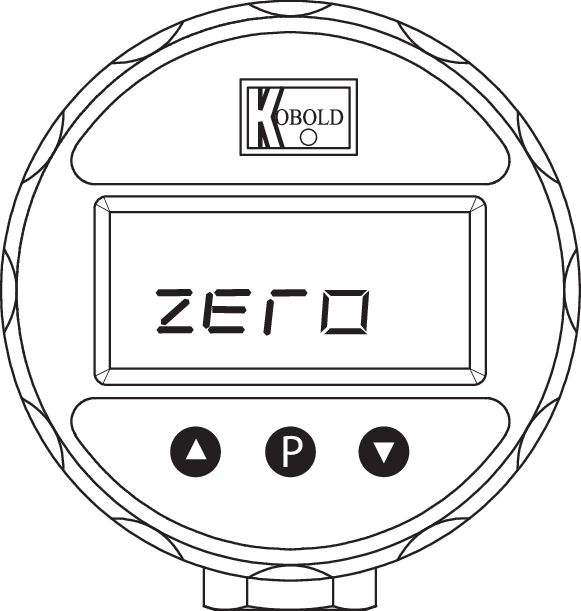

1. Confermare il sottomenu per il resettaggio [zero] premendo il tasto .

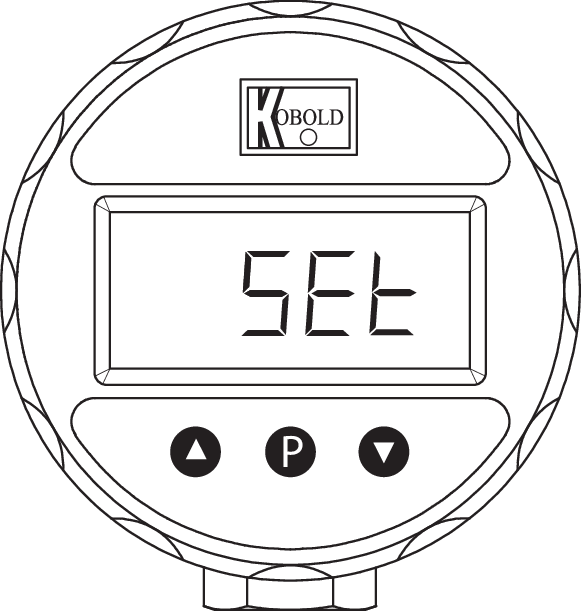

• Il display visualizza la voce di menu [SEt].



2. Premere il tasto per resettare il manometro.
• Compare il sottomenu per modificare la password [PSEt].



3. Se non è necessario modificare la password, premere il tasto freccia per tornare alla schermata «Indicazione della pressione», altrimenti premere il tasto ed eseguire le operazioni per la modifica della password.
