Istruzioni di montaggio - Zoccolo portante

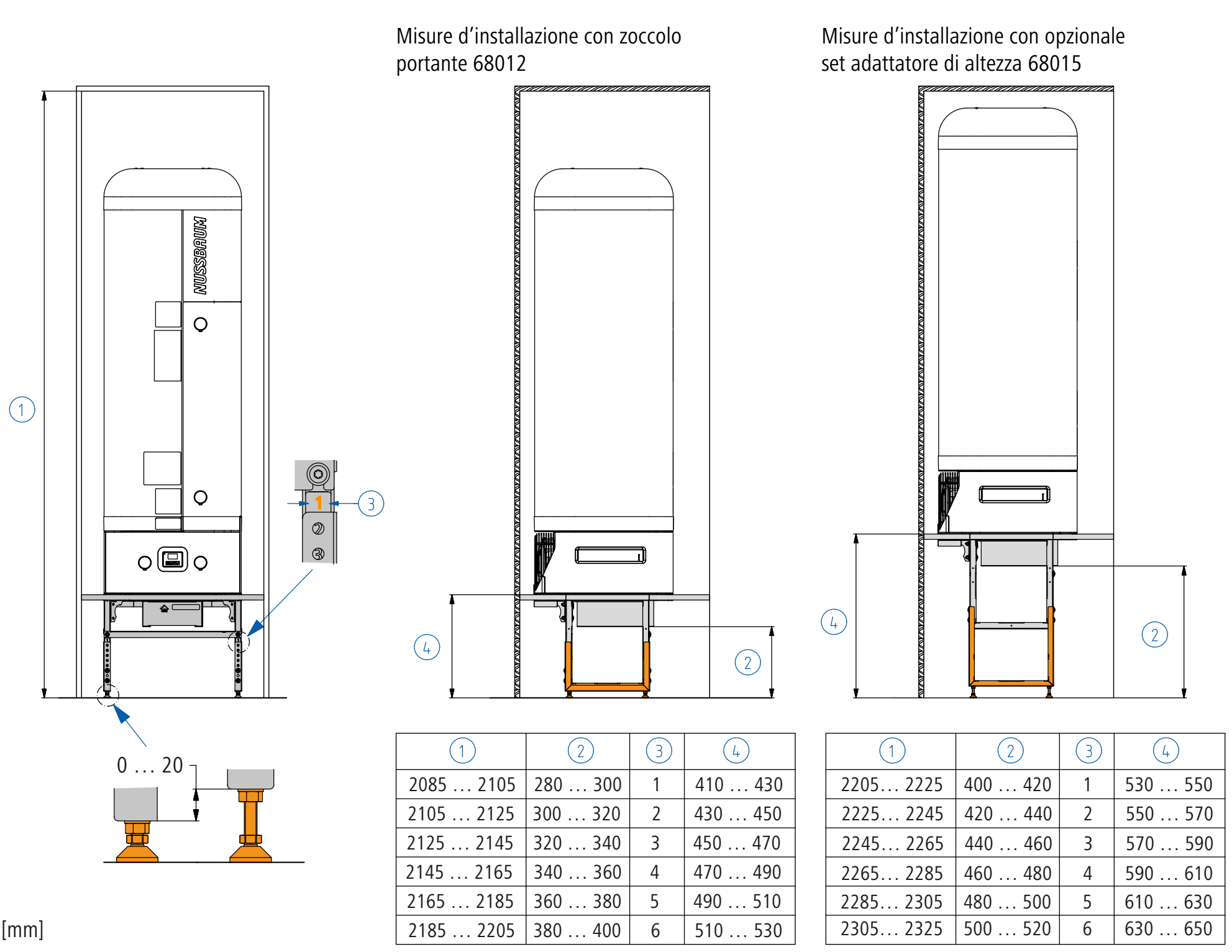

1.1 Determinare l’altezza dello zoccolo portante

L’altezza dello zoccolo portante può essere regolata tramite i livelli di regolazione numerati.

Apparecchi 68010 e 68030: l’altezza dello zoccolo portante deve essere compresa tra 450 e 470 mm. Essa si ottiene con il livello di regolazione 3.

Apparecchi 68020: l’altezza dello zoccolo portante va adeguata alla situazione d’installazione e si determina nel modo seguente:

1. Misurare le dimensioni interne dell’armadio.
2. Misurare l’altezza di un’installazione esistente.
3. Nelle tabelle seguenti determinare il livello di regolazione sulla base delle dimensioni e . Verificare la risultante altezza dello zoccolo portante.

1.2 Assemblaggio dello zoccolo portante

Requisiti:

• L’altezza dello zoccolo portante e il livello di regolazione sono noti, 👉 Determinare l’altezza dello zoccolo portante.

1. Avvitare i piedi di regolazione (1) nell’adattatore di altezza (2). Serrare i dadi M8 (3).



2. Avvitare saldamente la parte laterale destra (4) all’adattatore di altezza per mezzo delle quattro viti a testa tonda ed esagono incassato M8 × 16  (5). A tale scopo regolare il livello di regolazione (6) adatto (nell’immagine esemplificativa a fianco viene mostrato il livello di regolazione 3). Assemblare in modo corrispondente la parte laterale sinistra (7).



3. Avvitare saldamente la mensola (8) alle parti laterali per mezzo delle quattro viti a testa tonda ed esagono incassato M8 × 40 (9).



4. Avvitare saldamente la traversa (10) alla parte anteriore dello zoccolo portante per mezzo delle due viti a testa tonda ed esagono incassato M8 × 16 mm (11).



5. Verificare l’altezza dello zoccolo portante. Se necessario regolare i piedi di regolazione.
