Montageanleitung - Unterbau

1.1 Unterbauhöhe ermitteln

Die Höhe des Unterbaus kann mithilfe der nummerierten Einstellstufen eingestellt werden.

Geräte 68010 und 68030: Die Unterbauhöhe muss im Bereich von 450 bis 470 mm liegen. Dies wird mit der Einstellstufe 3 erreicht.

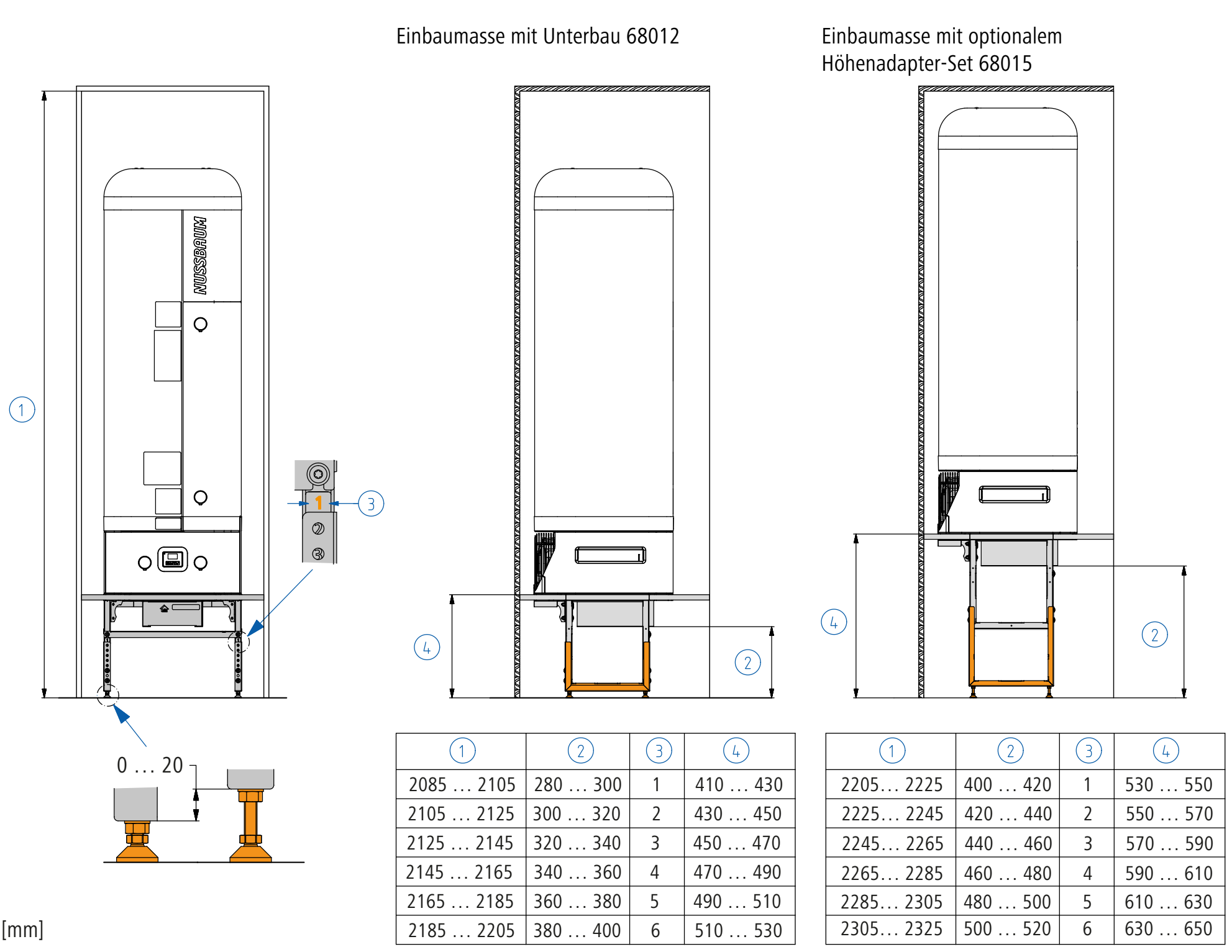

Geräte 68020: Die Unterbauhöhe muss an die Einbausituation angepasst werden und wird wie folgt ermittelt:

1. Das Schrankinnenmass messen.
2. Die Höhe einer bestehenden Installation messen.
3. In den nachfolgenden Tabellen anhand der Abmessungen und die Einstellstufe ermitteln. Die resultierende Unterbauhöhe prüfen.

1.2 Unterbau zusammenbauen

Voraussetzungen:

• Die Unterbauhöhe und die Einstellstufe sind bekannt, 👉 Unterbauhöhe ermitteln.

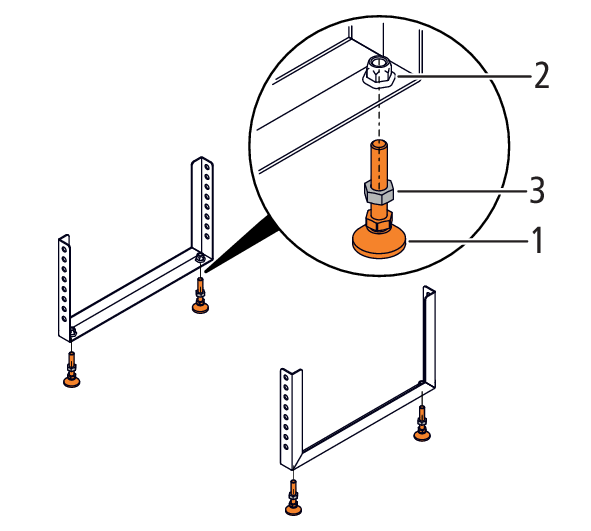

1. Die Verstellfüsse (1) in die Höhenadapter (2) einschrauben. Die Muttern M8 (3) festziehen.

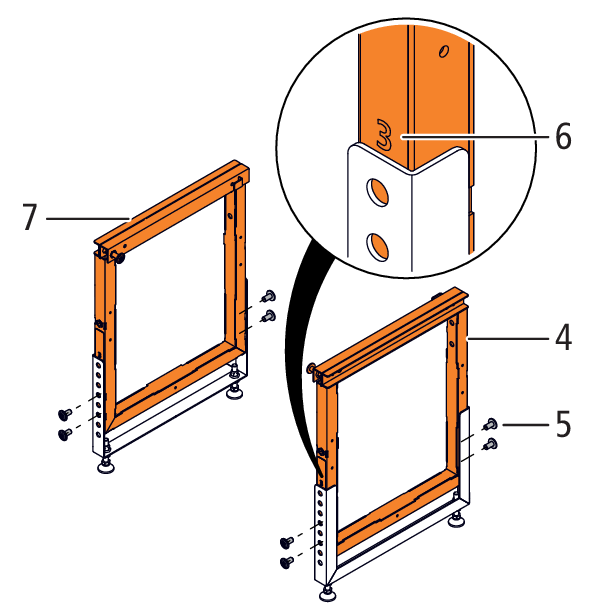

2. Das rechte Seitenteil (4) mit den 4 Innensechsrundschrauben M8 × 16  (5) an den Höhenadapter festschrauben. Dabei die passende Einstellstufe (6) einstellen (im nebenstehenden Bild wird als Beispiel die Einstellstufe 3 gezeigt). Das linke Seitenteil (7) entsprechend zusammenbauen.

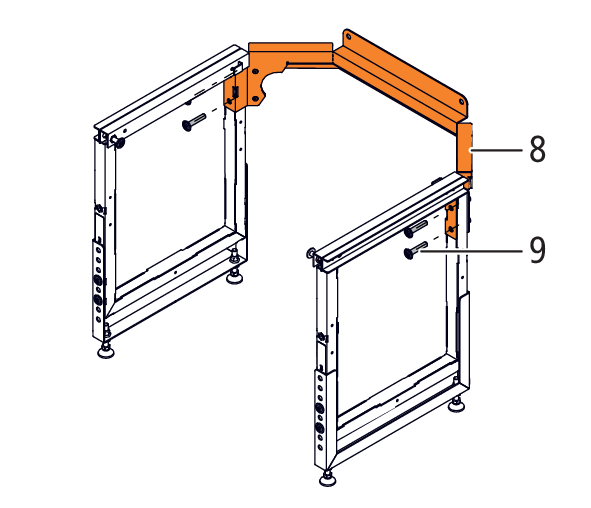

3. Die Konsole (8) mit den 4 Innensechsrundschrauben M8 × 40  (9) an den Seitenteilen festschrauben.

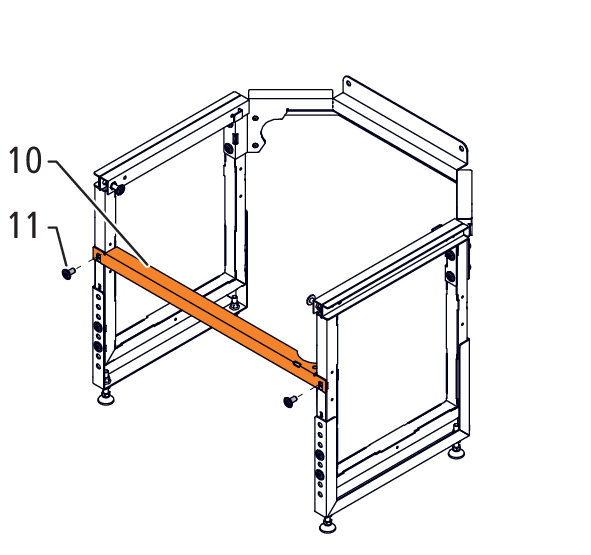

4. Die Strebe (10) mit 2 Innensechsrundschrauben M8 × 16  (11) vorne am Unterbau festschrauben.



5. Die Unterbauhöhe prüfen. Falls erforderlich, die Verstellfüsse einstellen.
