Istruzioni di montaggio - Scaldacqua istantaneo per lavabo MCX

5.1 Requisiti di montaggio

Per il montaggio del prodotto devono essere rispettati i seguenti requisiti e le seguenti avvertenze:

• L’apparecchio non va mai esposto al gelo.

• L’apparecchio deve essere montato con il fissaggio murale e in verticale. Per il raccordo il più possibile diretto alla rubinetteria idrosanitaria è possibile rivolgere i raccordi per l’acqua dell’apparecchio verso l’alto o verso il basso.

• La rubinetteria alimentata dall’apparecchio deve essere dotata del regolatore del getto speciale CSP 67200.90 (compatibile con il manicotto standard M22/24).

• L’apparecchio deve essere accessibile per l’utilizzo e la manutenzione ordinaria.

• Prima di procedere al collegamento occorre sciacquare bene le condutture dell’acqua.

• Occorre installare una valvola d’arresto separata.

• Una pressione compresa tra 0.1 e 0.4 MPa (1-4 bar) assicura un funzionamento ottimale.

• Per evitare perdite di calore, la distanza tra l’apparecchio e il punto di presa va ridotta al minimo.

• Questo scaldacqua istantaneo non richiede alcuna valvola di ritegno per funzionare in sicurezza. Qualora si opti per una valvola di ritegno, questa può essere installata esclusivamente nella conduttura dell’acqua calda a valle dello scaldacqua istantaneo.

5.2 Avvertenze per la posa di tubi flessibili

Rispettare le prescrizioni riportate di seguito per evitare di danneggiare i tubi flessibili e preservare la tenuta dei tubi flessibili montati.

• Il raggio di curvatura minimo consentito R_min dei tubi flessibili corazzati (DN8) forniti in dotazione ammonta a 27 mm.



• In caso di posa con curvatura occorre prevedere una lunghezza del tubo flessibile sufficiente a formare una curva aperta, altrimenti il tubo flessibile si piega nei raccordi e viene danneggiato.

• La lunghezza del tubo flessibile può variare in misura minima se sottoposto a pressione o per effetto del calore. I tubi flessibili posati in linea retta devono pertanto essere sistemati in modo da contrastare eventuali variazioni nella lunghezza.

• Il tubo flessibile non deve essere ruotato o piegato.



• In fase di montaggio e durante il funzionamento, il tubo flessibile non deve essere sottoposto ad alcuna sollecitazione esterna per trazione o pressione.

• I raccordi rigidi (filetto maschio) non vanno serrati ulteriormente dopo aver fissato il secondo raccordo, altrimenti il tubo flessibile viene ruotato e può danneggiarsi.

5.3 Montaggio del fissaggio murale

L’apparecchio va installato in modo tale da riuscire a collegare i raccordi per l’acqua direttamente ai raccordi della rubinetteria idrosanitaria. A tale scopo, l’apparecchio può essere installato anche alla rovescia, ovvero con i raccordi per l’acqua rivolti verso il basso.

1. Demarcare e praticare i relativi fori.



2. Inserire i tasselli nei fori. Assicurare il fissaggio murale con le viti.

5.4 Montaggio dell’apparecchio

Accessori necessari:

• cacciavite a croce

1. Inserire (1) e innestare (2) l’apparecchio nel fissaggio murale.



2. Bloccare l’apparecchio sul supporto a parete utilizzando un cacciavite a croce. L’apparecchio può essere messo in funzione unicamente se bloccato a regola d’arte sul supporto a parete.



5.5 Rimozione dell’apparecchio

Accessori necessari:

• cacciavite a croce

1. Allentare la chiusura tra i raccordi dell’acqua utilizzando il cacciavite.



2. Estrarre l’apparecchio dal fissaggio murale inclinandolo in avanti.



5.6 Collegamento delle condutture dell’acqua

Le condutture dell’acqua devono essere collegate all’apparecchio in assenza di tensione.

1. Inserire il limitatore di flusso (4 ) e il setaccio del filtro (3) nel raccordo dell’acqua fredda (5).



2. Avvitare le conduttura di afflusso (1) con la guarnizione (2) sul raccordo dell’acqua fredda.
3. Avvitare la conduttura di scarico (7) con la guarnizione (2) sul raccordo dell’acqua calda (6) (contrassegnato in rosso sull’apparecchio).
4. Una volta installato l’apparecchio sfiatare e verificare la tenuta, 👉 Sfiato dell’apparecchio e verifica della tenuta.

5.7 Sfiato dell’apparecchio e verifica della tenuta

Prima della relativa messa in servizio, l’apparecchio deve sempre essere riempito con acqua e sfiatato, ad esempio dopo riparazioni o dopo uno svuotamento per pericolo di gelo. La rubinetteria deve essere piena di acqua, altrimenti l’apparecchio può subire dei danni.

1. Accertarsi che l’apparecchio sia scollegato dalla rete.
2. Rimuovere il rubinetto per sfiatare in modo ottimale il regolatore del getto speciale CSP.
3. Aprire e chiudere più volte la valvola dell’acqua calda sul rubinetto fino a quando non fuoriesce più aria dalla conduttura.
4. Controllare visivamente la tenuta di tutti i raccordi e delle chiusure.
5. Montare il regolatore del getto speciale CSP sul rubinetto.

Regolatore del getto speciale CSP

N. articolo: 67200

5.8 Collegamento dell’apparecchio all’alimentazione elettrica

Gli apparecchi MCX 3 e MCX 7 si differenziano per il collegamento all’alimentazione elettrica. Le diverse procedure di montaggio sono descritte nei capitoli seguenti:

• 👉 MCX 3: inserire la spina di alimentazione

• 👉 MCX 7: cablare il cavo di collegamento

5.8.1 MCX 3: inserire la spina di alimentazione

Requisiti:

• L’apparecchio è sfiatato e a tenuta stagna, 👉 Sfiato dell’apparecchio e verifica della tenuta.
• Le condutture dell’acqua sono state risciacquate accuratamente.
• È presente una presa di rete T23.
• L’apparecchio deve essere protetto con un interruttore per dispersione di corrente.
• Il fissaggio murale deve essere fissato alla parete a regola d’arte e l’apparecchio deve essere agganciato in sicurezza al fissaggio murale.
• Il cavo di collegamento deve essere in condizioni perfette.

1. Inserire la spina di alimentazione (1) del cavo di collegamento in una presa di rete T23 (2). Il conduttore di protezione deve essere collegato.



2. Aprire il rubinetto dell’acqua calda e verificare il funzionamento dell’apparecchio.

5.8.2 MCX 7: cablare il cavo di collegamento

Requisiti:

• L’apparecchio è sfiatato e a tenuta stagna, 👉 Sfiato dell’apparecchio e verifica della tenuta.
• Le condutture dell’acqua sono state risciacquate accuratamente.
• Le sezioni minime dei conduttori devono essere rispettate, 👉 Dati tecnici.
• L’apparecchio deve essere protetto con un interruttore per dispersione di corrente.
• Il fissaggio murale deve essere fissato alla parete a regola d’arte e l’apparecchio deve essere agganciato in sicurezza al fissaggio murale.
• Il cavo di collegamento deve essere in condizioni perfette.

1. Collegare il conduttore di protezione e i due conduttori esterni del cavo di collegamento (1) ai morsetti di collegamento dell’impianto domestico (2).



2. Attivare l’alimentazione elettrica dell’apparecchio.
3. Aprire il rubinetto dell’acqua calda e verificare il funzionamento dell’apparecchio.

5.9 Impostazione della temperatura

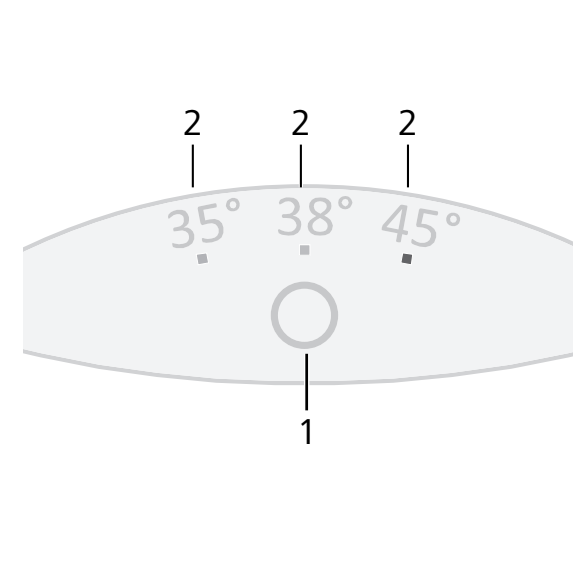

Il valore nominale per la temperatura dell’acqua calda può essere impostato gradualmente sul pannello di comando. Ciascun livello di temperatura è indicato da un LED.

1. Premere il tasto a sensore (1).



• Il LED (2) si illumina al livello di temperatura impostato.
2. Premere nuovamente il pulsante di selezione della temperatura finché il LED non si illumina in corrispondenza del livello di temperatura desiderato. Raggiunto il livello massimo di temperatura (45 °C), il ciclo ricomincia premendo nuovamente il tasto a sensore (1).

5.10 Attivazione/disattivazione del blocco tasti

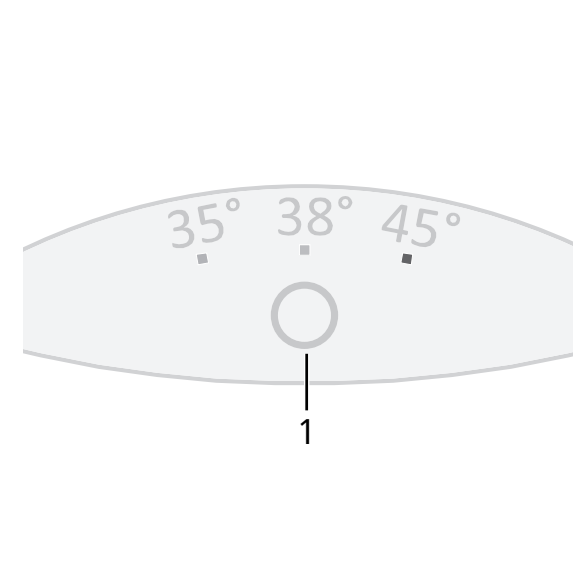

Il pulsante di selezione della temperatura può essere bloccato per prevenire uno spostamento accidentale della temperatura.

• Premere il pulsante di selezione della temperatura (1) (ca. 5 secondi) finché il LED attivo nel pannello di comando non si spegne.



• Il blocco tasti è attivato.

Per rimuovere il blocco tasti premere il pulsante di selezione della temperatura finché non si illumina il LED del livello di temperatura attualmente impostato.

5.11 Attivazione/disattivazione dello stand-by LED

Quale funzione di risparmio energetico, l’apparecchio è preimpostato in modo tale che il LED attivo sul pannello di comando si spenga automaticamente (funzione di stand-by LED) ca. 20 secondi dopo l’ultima impostazione (ad esempio prelievo o selezione della temperatura).

Se la rubinetteria viene aperta in modalità stand-by LED (LED spento) o viene premuto il pulsante di selezione della temperatura si accende l’ultimo LED attivato (wake-up) ma non si verifica ancora alcuna commutazione della temperatura. È possibile modificare la temperatura premendo nuovamente il pulsante.

In modalità stand-by LED, il livello di temperatura selezionato dopo lo spegnimento del LED non è più rilevabile. Disattivando la funzione di stand-by LED, il LED che indica l’impostazione selezionata si illumina in modo permanente.

Per disattivare la funzione di stand-by LED procedere nel modo descritto di seguito:

1. Chiudere la rubinetteria collegata all’apparecchio (arresto dell’acqua).
2. Premere il pulsante di selezione della temperatura e tenerlo premuto per oltre 7 secondi.
3. Il LED si spegne dopo 5 secondi a causa del blocco tasti. Mantenere premuto il pulsante di selezione della temperatura.
4. Rilasciare il pulsante di selezione della temperatura non appena si accendono i LED di colore verde e giallo.

• La funzione di stand-by LED è disattivata.

È possibile attivare nuovamente la funzione di stand-by LED nello stesso modo.

L’impostazione rimane memorizzata in caso di interruzione dell’alimentazione elettrica.

5.12 Funzione di lavaggio di servizio

Ai fini della pulizia termica di tubo flessibile e rubinetteria è possibile impostare la temperatura in uscita a ≥ 50 °C per ciascuno dei successivi prelievi.

Mentre la funzione di lavaggio di servizio è attiva, a causa delle temperature elevate bisogna assicurarsi che la rubinetteria non venga utilizzata.

Per eseguire la funzione di lavaggio di servizio procedere nel modo seguente:

1. Tenere premuto il pulsante di selezione della temperatura per ca. 10-11 secondi fino all’accensione dei LED di colore rosso e giallo.
2. Rilasciare il pulsante di selezione della temperatura.
3. Aprire la valvola dell’acqua calda sulla rubinetteria.
4. Per raggiungere la temperatura massima desiderata ridurre la portata sulla rubinetteria o attraverso la valvola ad angolo fino all’accensione permanente dei LED di colore rosso e giallo.

La funzione di lavaggio di servizio si disattiva all’impostazione di un altro valore di temperatura o al mancato raggiungimento della portata minima per 30 secondi.

5.13 Panoramica funzioni

Tenendo premuto il pulsante di selezione della temperatura, l’apparecchio esegue tutte le funzioni speciali in successione. A tale scopo, i LED indicano la rispettiva funzione che viene attivata o disattivata al momento del rilascio del pulsante di comando.
