Istruzioni di montaggio - Prese per gas

89035, 89054, 89056, 89060, 89065

261.0.106 / V3

3 Descrizione del prodotto

3.1 Panoramica del prodotto

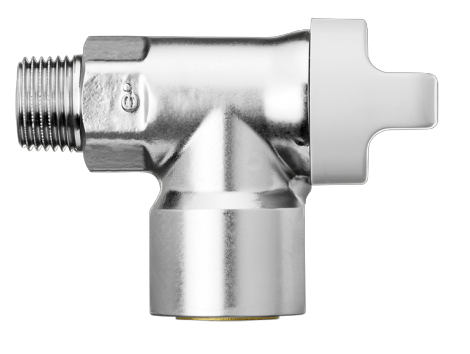

89050	Presa per gas serrabile	Con dispositivo d’arresto termico Manopola con dispositivo d’arresto Indicatore ON/OFF La presa per gas 89050.22 (esecuzione L) può essere utilizzata solo per laboratori.

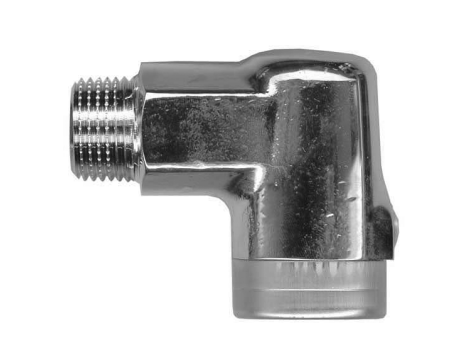

89051	Presa per gas	Con dispositivo d’arresto termico Indicatore ON/OFF

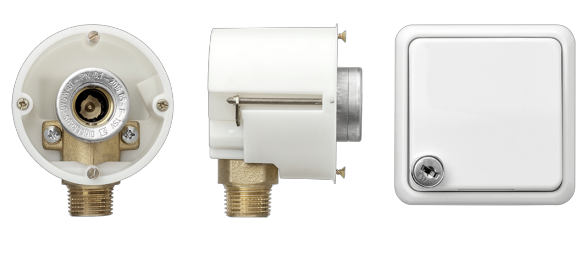

89054	Presa per gas sotto muro	Con dispositivo d’arresto termico Telaio e copertura in materiale sintetico (bianco) La presa per gas sotto muro 89054.22 (esecuzione S) è dotata di serratura.

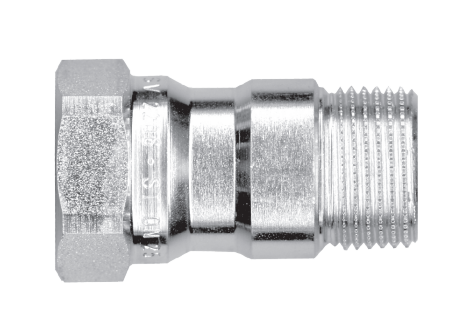

89035	Dispositivo d'arresto termico	Per la protezione di elementi costruttivi che non possono essere sottoposti ad alte sollecitazioni termiche

3.2 Accessori

89056

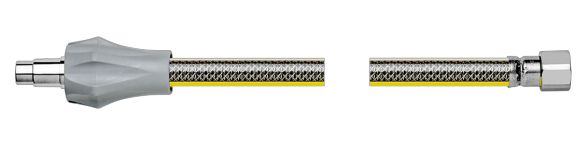

Tubo flessibile a innesto per gas

Per l’allacciamento a prese per gas

3.3 Funzionamento del dispositivo d’arresto termico (DAT)

Il dispositivo d’arresto termico 89035 ha la funzione di arrestare il flusso di gas in presenza di alte temperature e di chiudere permanentemente la valvola.

È integrato nelle prese per gas 89050, 89051 e 89054.

1	Barriera termica
2	Molla tesa
3	Cono di tenuta

Il cono di tenuta (3) è precaricato con la molla (2) e viene tenuto in posizione tramite la barriera termica (1). A una temperatura di ca. 96 °C, la barriera si fonde, il cono della valvola si libera e viene spinto in avanti dalla molla. La valvola è chiusa a prova di gas in modo permanente.

1	Molla
2	Cono di tenuta

Una volta attivati, i DAT non possono più essere aperti. Pertanto è necessario sostituire l’intera rubinetteria.
