Montageanleitung - Gassteckdosen
3.1 Produktübersicht
|
|
Gas-Steckdose absperrbar |
|
|
|
Gas-Steckdose |
|
|
|
Gas-Unterputz-Steckdose |
|
|
|

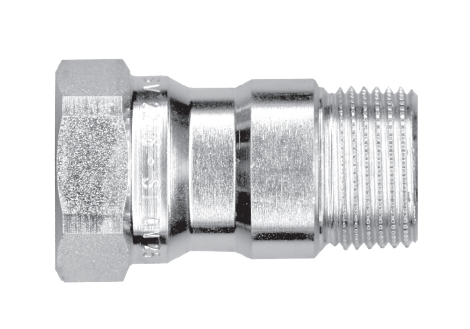

Thermische Absperreinrichtung |
|
Jetzt kaufen
3.3 Funktionsweise der Thermischen Absperreinrichtung (TAE)
Die Funktion der Thermischen Absperreinrichtung 89035 besteht darin, den Gasfluss bei hohen Temperaturen zu stoppen und das Ventil dauerhaft zu verschliessen.
Sie ist in den Gas-Steckdosen 89050, 89051 und 89054 integriert.
|
1 |
Schmelzlot |
|
2 |
Gespannte Feder |
|
3 |
Dichtkegel |
Der Dichtkegel (3) ist mit der Feder (2) vorgespannt und wird durch das Schmelzlot (1) in seiner Position gehalten. Bei einer Temperatur von ca. 96 °C schmilzt das Lot, der Ventilkegel löst sich und wird durch die Feder nach vorne gedrückt. Das Ventil wird dadurch dauerhaft gasdicht verschlossen.
|
1 |
Feder |
|
2 |
Dichtkegel |
Ausgelöste TAE können nicht mehr geöffnet werden, deshalb ist nach Auslösen der TAE die komplette Armatur auszutauschen.
