Istruzioni di montaggio - Flussostato per disgiuntore di rete BA con flange

2.1 Requisiti di montaggio

Per il montaggio devono essere rispettati i seguenti requisiti e le seguenti limitazioni:

• Nel luogo di installazione è sempre possibile effettuare un controllo visivo del prodotto.

2.2 Montaggio del flussostato

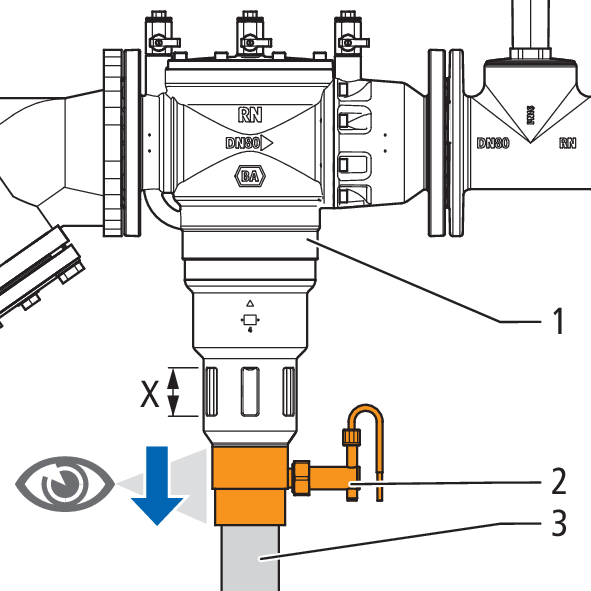

1. Fissare il flussostato (2) al disgiuntore di rete attraverso le tre viti di sicurezza a esagono incassato (1). Prestare attenzione alla direzione di flusso nel flussostato (2).



2. Effettuare il raccordo allo scarico (3) in conformità alla Direttiva W3. La dimensione X sullo sfiato deve essere di almeno 20 mm.

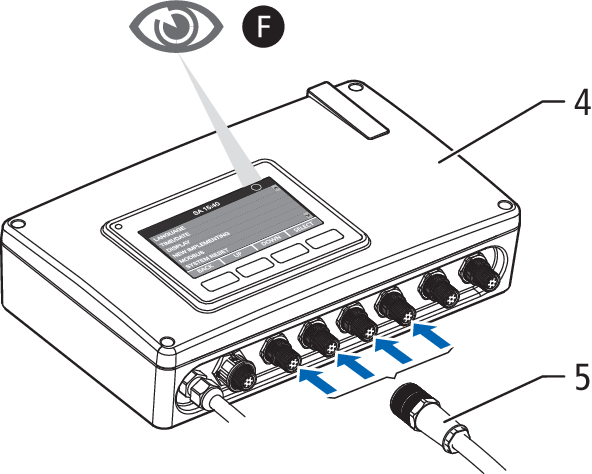

3. Posare il cavo (5) a norma e collegare il connettore al controller (4).



• Sul display del controller compare il simbolo [F].

Controller

N. articolo: 23305
