Istruzioni di montaggio - Cassetta di revisione

86044, 86043

1 Montaggio e messa in servizio

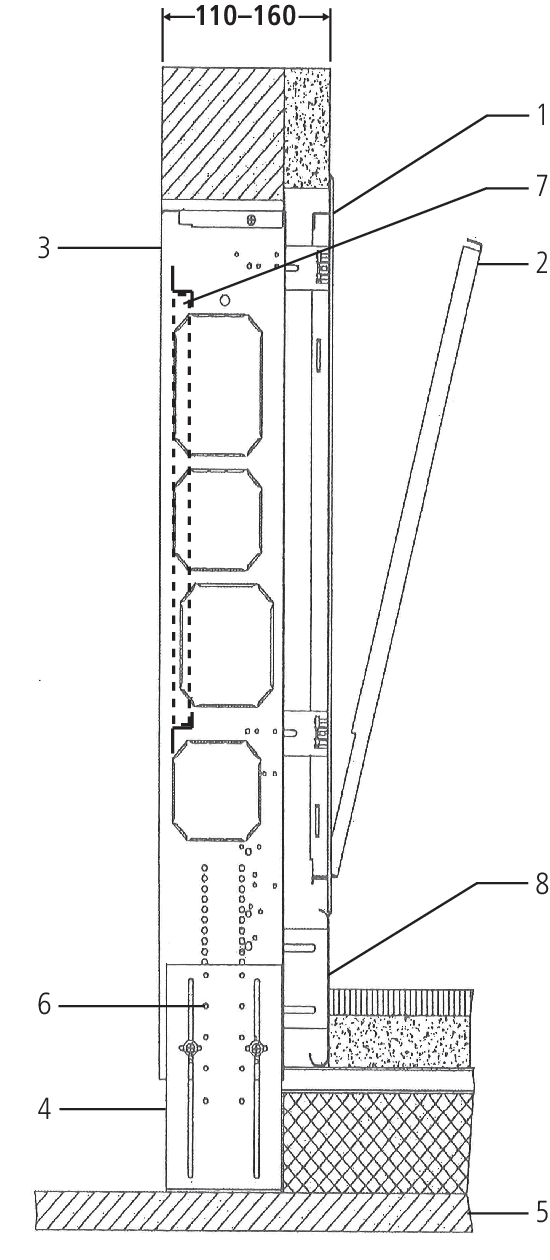

Per la cassetta di revisione 86044: Rimuovere il telaio (1) e la porta (2) dall’elemento di base (3).
Collocare l’elemento di base nell’apertura del muro e allinearlo.
Appoggiare i piedi (4) sul pavimento grezzo (5).
Estrarre i piedi di un’ulteriore tacca (6) e fissarli al pavimento grezzo.
Posizionare e fissare il binario di sostegno (7).
Montare il distributore sul binario di sostegno.
Montare la lamiera di separazione (8) a filo della parete finita.

Fissare e bloccare il telaio (1) a filo parete nell’elemento di base (3).
Inserire la porta (2) e chiudere con il chiavistello girevole.
All’occorrenza utilizzare l’imballo di cartone come protezione contro le contaminazioni.
