Istruzioni di montaggio - Attuatore per unità attuatore Easy-Matic

5.1 Requisiti di montaggio dell’attuatore

Per poter montare l’attuatore su una valvola, la misura G (filettatura della testa della valvola) deve corrispondere a una delle misure riportate nella tabella seguente.

La valvola deve inoltre essere dotata di una testa Easy-Top lunga di ultima generazione (23150 o in acciaio inossidabile 80183 oppure KRV 23165). Tale requisito è soddisfatto dalla maggior parte delle nuove valvole inclinate, KRV e di distribuzione della Nussbaum nonché dalle nuove valvole diritte a partire da G = 2½".

La testa Easy-Top idonea vanta le seguenti caratteristiche:

• Collo lungo del perno

• Indicatore della posizione di color arancione sul collo del perno

• Volantino di nuova generazione con bordi arrotondati o volantino completamente rotondo a partire dalla misura 2½"

Al momento dell’acquisto, alcune valvole presentano un’altra testa, tuttavia possono essere successivamente equipaggiate con una testa Easy-Top lunga. Ciò vale per le valvole seguenti:

• Valvole diritte di nuova generazione da ½ a 2". All’acquisto presentano una testa Easy-Top corta (23155).

• Valvola diritte, inclinate, KRV e di distribuzione della vecchia generazione (1985-2016). All’acquisto presentano una testa vecchia con bordi non arrotondati e/o senza indicatore della posizione arancione.

• Valvole sotto muro a partire dall’anno di costruzione 2005. All’acquisto presentano una testa non esagonale (23160).

La tabella sottostante fornisce una panoramica sulle procedure applicabili alle diverse teste.

G	Attuatore	Testa
		Modelli attuali					Vecchi modelli
		23150.04  – .09	23155	80183	23150.10 – .12	23160.05	23050, 23051, 23055, 23056	80083	23050.10 – .12	23060
		23165 (KRV)		80176 (KRV)
½	ema10	✓	23150.04	✓	—	—	23150.04	80183.04	—	—
¾		✓	23150.05	✓	—	23150.05	23150.05	80183.05	—	23150.05
1		✓	23150.06	✓	—	—	23150.06	80183.06	—	—
1¼		✓	23150.07	✓	—	—	23150.07	80183.07	—	—
1½	ema20	✓	23150.08	✓	—	—	23150.08	80183.08	—	—
2		✓	23150.09	✓	—	—	23150.09	80183.09	—	—
2½	ema50	—	—	—	✓	—	—	—	23150.10	—
3		—	—	—	✓	—	—	—	23150.11	—
4		—	—	—	✓	—	—	—	23150.12	—

Compatibilità e procedura per le diverse teste

KRV-Testa

N. articolo: 23165

KRV-Testa

N. articolo: 80176

Testa Easy-Top

N. articolo: 80183

Testa Easy-Top

N. articolo: 23150

Testa Easy-Top

N. articolo: 23150

altri prodotti

5.2 Misure d’installazione e spazio necessario

In presenza di valvole senza flangia si raccomanda di orientare l’asse dell’attuatore nella direzione della conduttura. In presenza di valvole con flange si raccomanda di orientare l’asse dell’attuatore parallelamente alle flange, vale a dire con un’angolazione di 90° rispetto alla direzione della conduttura.

L’attuatore viene generalmente montato verso l’alto, può tuttavia essere posizionato con qualunque orientamento. L’essenziale è che sia liberamente accessibile e che vengano rispettate le distanze prescritte dalle pareti e dal soffitto. La chiave esagonale deve poter essere smontata.

5.3 Rimozione del volantino dalla valvola

Requisiti:

• La valvola è dotata di una testa Easy-Top compatibile con l’attuatore (👉 Requisiti di montaggio dell’attuatore).

1. Chiudere la valvola agendo sul volantino.



2. Rimuovere il coperchio per volantino utilizzando un cacciavite per viti a testa piatta ed estrarre il volantino.



3. Con teste da ½ a 2": rimuovere l’indicatore della posizione.



4. Con teste da 2½ a 4": allentare il manicotto utilizzando un cacciavite per viti a testa piatta e rimuovere il manicotto e l’indicatore della posizione.



5.4 Montaggio del connettore | teste da ½ e ¾"

1. Inserire il pezzo di raccordo con asola sulla testa della valvola.



2. Innestare il connettore (1) sulla testa quadra del perno della valvola (2) e serrare la barra filettata del connettore (3) utilizzando una chiave esagonale (misura 2).



3. Inserire il nuovo indicatore della posizione (4) sul connettore in modo tale che poggi sul bordo superiore del pezzo di raccordo.



5.5 Montaggio del connettore | teste da 1 a 4"

1. Innestare il connettore (1) sulla testa quadra del perno della valvola (2) e serrare la barra filettata del connettore (3) utilizzando una chiave esagonale (misura 2).



2. Inserire il nuovo indicatore della posizione (4) sul connettore in modo tale che poggi sul bordo superiore della testa.



5.6 Montaggio dell’attuatore

1. Inserire l’attuatore con anello di bloccaggio montato sul connettore. A tale scopo infilare la testa quadra dell’attuatore (1) nel foro quadrato del connettore (2) e spingerla verso il basso fino alla battuta d’arresto.



2. Attuatore ema10: Serrare la vite sull’anello di bloccaggio utilizzando una chiave dinamometrica (14 Nm).



3. Attuatore ema20/50: Serrare le due viti sull’anello di bloccaggio utilizzando una chiave dinamometrica (14 Nm).
4. In presenza di valvole KRV: applicare la targhetta adesiva [KRV] sull’anello di bloccaggio. La targhetta sostituisce il contrassegno sul volantino.



5. Posare a norma il cavo di collegamento dell’attuatore fino al controller.

5.7 Messa in servizio dell’attuatore

1. Inserire il cavo di collegamento dell’attuatore nel controller.
2. Effettuare la configurazione secondo le 👉 Istruzioni per l’uso 261.0.007 del controller 23305.

5.8 Comando manuale dell’attuatore

In caso di interruzione di corrente elettrica o in presenza di un difetto dell’attuatore o del controller, l’attuatore può essere aperto e chiuso anche in modo puramente meccanico.

Attenzione

Pericolo di lesioni dovute alla rotazione della chiave esagonale

• Il comando manuale va eseguito soltanto ad attuatore fermo.

---

1. Estrarre la chiave esagonale (1) dal supporto dell’attuatore.



2. Con la chiave esagonale ruotare la vite di sicurezza (2) in senso orario (direzione [MANUAL]) fino alla battuta d’arresto.



• La vite di sicurezza è incassata.
• Sull’attuatore lampeggia la fascia luminosa (3).
• Sul controller lampeggia l’indicatore di stato a LED e viene emesso un segnale acustico.

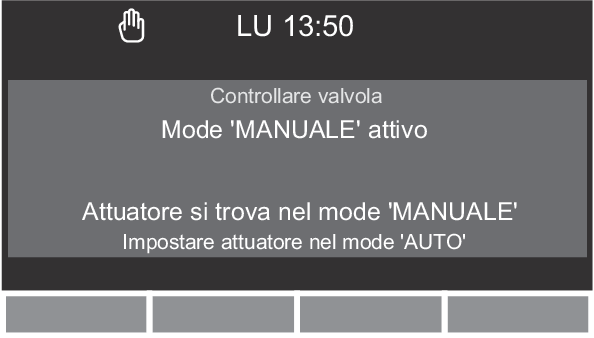

• Sul display compare il messaggio [Mode ‘MANUALE’ attivo] e viene visualizzato il simbolo della mano.



• L’attuatore è ora meccanicamente separato dal motore elettrico. È possibile azionare manualmente la valvola.
3. Con la chiave esagonale ruotare la vite della valvola (4) nella direzione necessaria fino alla battuta d’arresto. Senso orario: la valvola viene chiusa. Senso antiorario: la valvola viene aperta.



4. Con la chiave esagonale ruotare la vite di sicurezza (2) in senso antiorario (direzione [AUTO]) fino alla battuta d’arresto. Muovere leggermente la vite di sicurezza fino a udirne l’innesto.



• La vite di sicurezza è a filo.
• La fascia luminosa sull’attuatore smette di lampeggiare.
• Sul controller, l’indicatore di stato a LED smette di lampeggiare e il segnale acustico cessa.

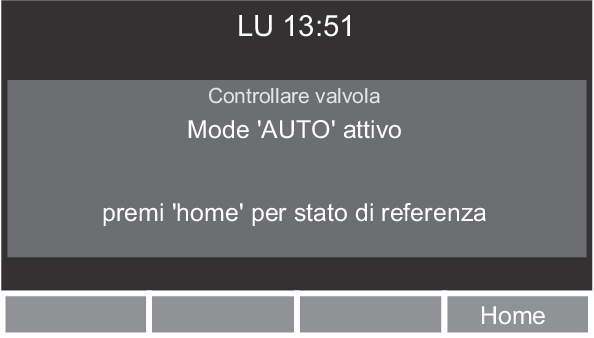

• Sul display compare il messaggio [Mode ‘AUTO’ attivo] e il simbolo della mano scompare.



• Ora l’attuatore è di nuovo meccanicamente accoppiato al motore elettrico e può essere comandato solo tramite il controller.
• Dopo 15 secondi viene eseguito un ciclo di riferimento, durante il quale la valvola viene chiusa e in seguito riportata nella posizione precedente.
5. Per avviare il ciclo di riferimento attendere 15 secondi oppure premere il tasto [Home] sul controller.
• Al termine del ciclo di riferimento, sul display viene nuovamente visualizzato lo stato di funzionamento.
6. Reinserire la chiave esagonale nel supporto.
