Dichiarazione di prodotto - Optipress-Industry

261.0.074 / V1

2 Componenti di sistema

2.1 Pressfitting Optipress

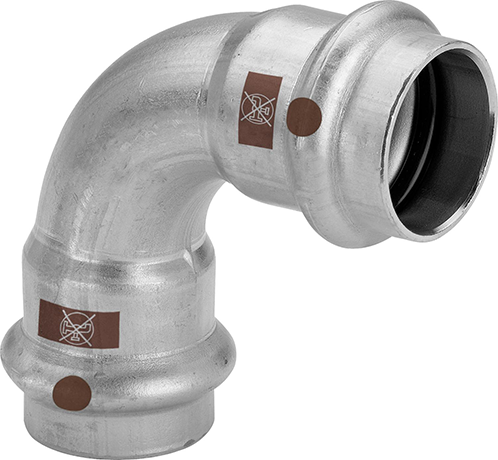

Per il montaggio è disponibile una gamma di pressfitting estremamente ampia (curve, gomiti, pezzi a Ti, riduzioni, collegamenti fissi, raccordi ecc.).

2.1.1 Materiali e caratteristiche dei pressfitting

Pressfitting Optipress	Materiale	Dimensioni	Documenti di prova	Caratteristiche
Pressfitting in acciaio inossidabile	Acciaio inossidabile 1.4301	fino a Ø 108	Non certificato per acqua potabile	Materiale in acciaio austenitico altamente legato Cr-Ni Resistente alla corrosione

Pressfitting Optipress

Materiale

Dimensioni

Documenti di prova

Caratteristiche

Pressfitting in acciaio inossidabile

Acciaio inossidabile 1.4301

fino a Ø 108

Non certificato per acqua potabile

Materiale in acciaio austenitico altamente legato Cr-Ni
Resistente alla corrosione

2.1.2 Materiali e caratteristiche degli anelli di tenuta

Anello di tenuta	Materiale	Dimensioni	Documenti di prova	Caratteristiche

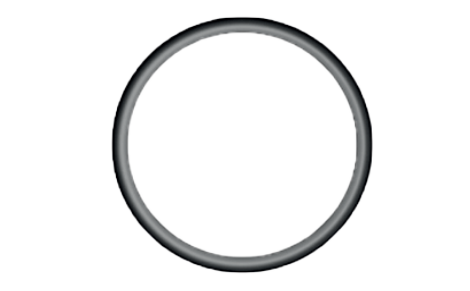

Anello di tenuta EPDM	EPDM	fino a Ø 108	Certificazione SVGW per impianti di acqua potabile Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione) Certificazione VdS per impianti sprinkler a umido Certificazione TÜV per l’impiego di ossigeno e acetilene	Resistenza molto elevata a medi come acqua, miscele di acqua/glicole ecc. Resistenza molto elevata all’ozono Carico permanente fino a 110 °C Resistenza a temperature fino a 180 °C per breve tempo (ad es. collettori tubolari per solare termico)

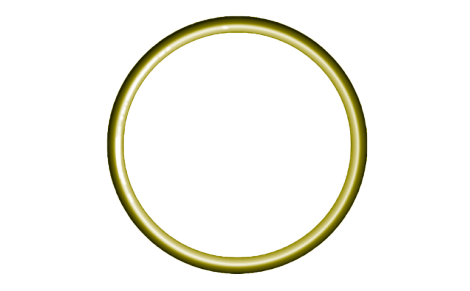

Anello di tenuta HNBR (giallo)	HNBR	fino a Ø 108	Certificazione SVGW per impianti a gas Certificazione TÜV per l’impiego di ossigeno e acetilene	Adatto specificamente per impianti a gas con gas naturale (metano) e gas liquido (propano/butano) Resistenza molto elevata agli olii minerali e ai carburanti come olio per motori, olio per riscaldamento e olio diesel Adatto per l’impiego con elio

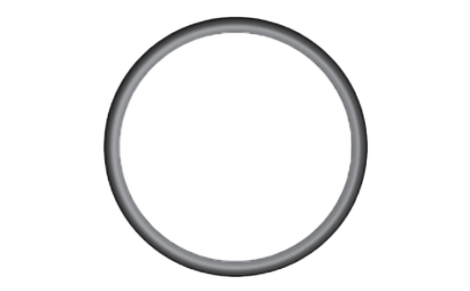

Anello di tenuta FKM	FKM	fino a Ø 108	Certificazione VdS per impianti sprinkler a umido e a secco	Resistenza molto elevata a olio e sostanze chimiche Poco indicato per acqua e vapore ad alte temperature

Anello di tenuta

Materiale

Dimensioni

Documenti di prova

Caratteristiche

Anello di tenuta EPDM

EPDM

fino a Ø 108

Certificazione SVGW per impianti di acqua potabile
Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)
Certificazione VdS per impianti sprinkler a umido
Certificazione TÜV per l’impiego di ossigeno e acetilene

Resistenza molto elevata a medi come acqua, miscele di acqua/glicole ecc.
Resistenza molto elevata all’ozono
Carico permanente fino a 110 °C
Resistenza a temperature fino a 180 °C per breve tempo (ad es. collettori tubolari per solare termico)

Anello di tenuta HNBR (giallo)

HNBR

fino a Ø 108

Certificazione SVGW per impianti a gas
Certificazione TÜV per l’impiego di ossigeno e acetilene

Adatto specificamente per impianti a gas con gas naturale (metano) e gas liquido (propano/butano)
Resistenza molto elevata agli olii minerali e ai carburanti come olio per motori, olio per riscaldamento e olio diesel
Adatto per l’impiego con elio

Anello di tenuta FKM

FKM

fino a Ø 108

Certificazione VdS per impianti sprinkler a umido e a secco

Resistenza molto elevata a olio e sostanze chimiche
Poco indicato per acqua e vapore ad alte temperature

Per richieste relative ai campi d’impiego e alle applicazioni: www.nussbaum.ch/richiesta-resistenza-materiali

2.2 Tubi Optipress in acciaio inossidabile 1.4520

Per le installazioni con Optipress-Industry sono disponibili tubi di sistema 1.4520 in metallo nudo e saldati al laser in atmosfera di gas inerte.

I tubi sono prodotti in conformità a DIN 17440/17455.

Le schede tecniche dei prodotti della Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop sul sito www.nussbaum.ch.

2.3 Rubinetteria di sistema Optipress

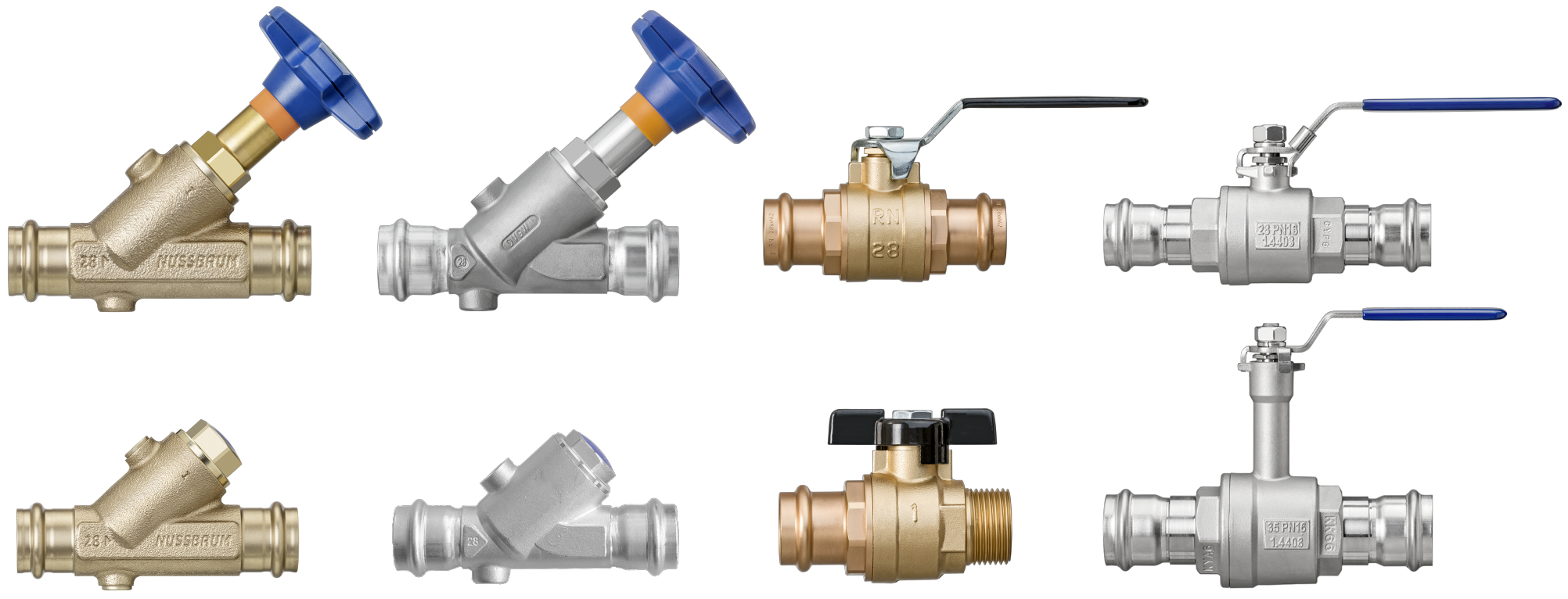

La Nussbaum offre un’ampia gamma di rubinetteria con manicotti da pressare fissi nelle dimensioni da DN 12 a DN 50. Oltre alla rubinetteria di sistema con manicotti a pressare integrati, la Nussbaum offre una vasta selezione di rubinetteria con altri tipi di connessioni, anche di dimensioni maggiori.

Le schede tecniche dei prodotti della Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop sul sito www.nussbaum.ch.

2.4 Raccordi

Le istruzioni per la realizzazione di un collegamento Optipress sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 299.1.007.

Raccordo a pressare Optipress-Industry Ø 15-54 mm

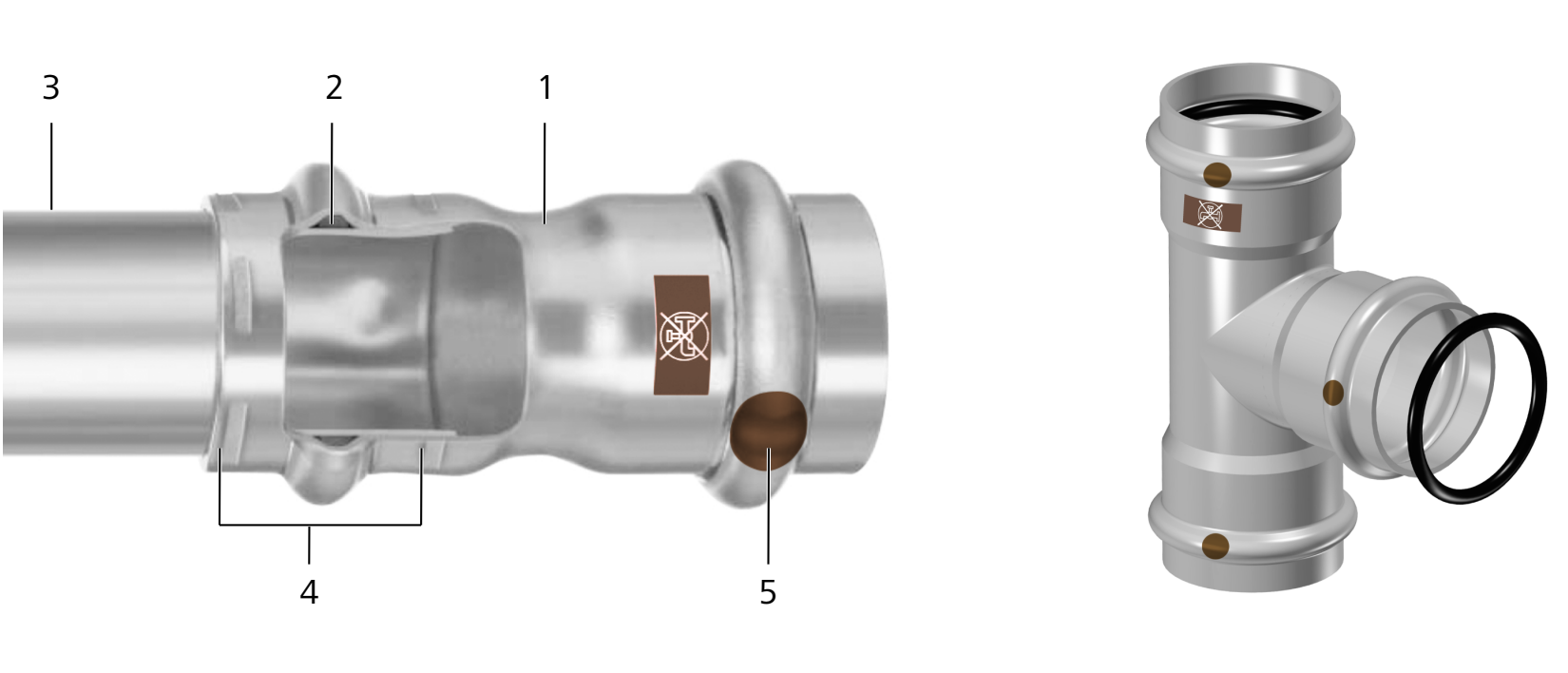

(1) Fitting, (2) Anello di tenuta, (3) Tubo, (4) Doppia pressatura, (5) Contrassegno punto di sicurezza SC

Rigidità e accoppiamento geometrico
Punto di sicurezza SC, per massima sicurezza
- Non pressato: mancanza di tenuta visibile
- Pressato: tenuta affidabile

Raccordo a pressare Optipress-Industry XL Ø 76.1, 88.9 e 108 mm

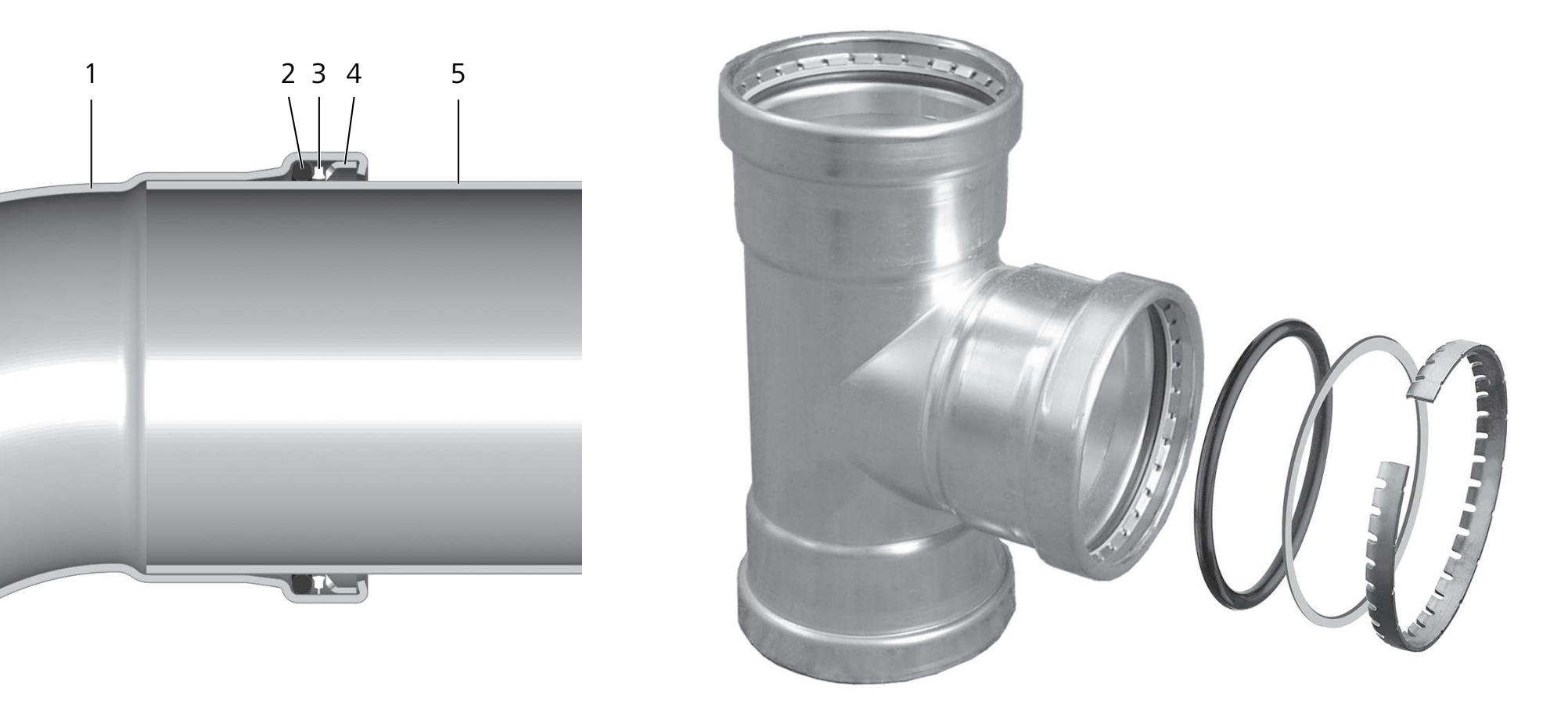

(1) Fitting, (2) Anello di tenuta (nero), (3) Anello divisorio, (4) Anello di ancoraggio, (5) Tubo

Rigidità e accoppiamento geometrico
Punto di sicurezza SC, per massima sicurezza
- Non pressato: mancanza di tenuta visibile
- Pressato: tenuta affidabile

2.5 Utensili

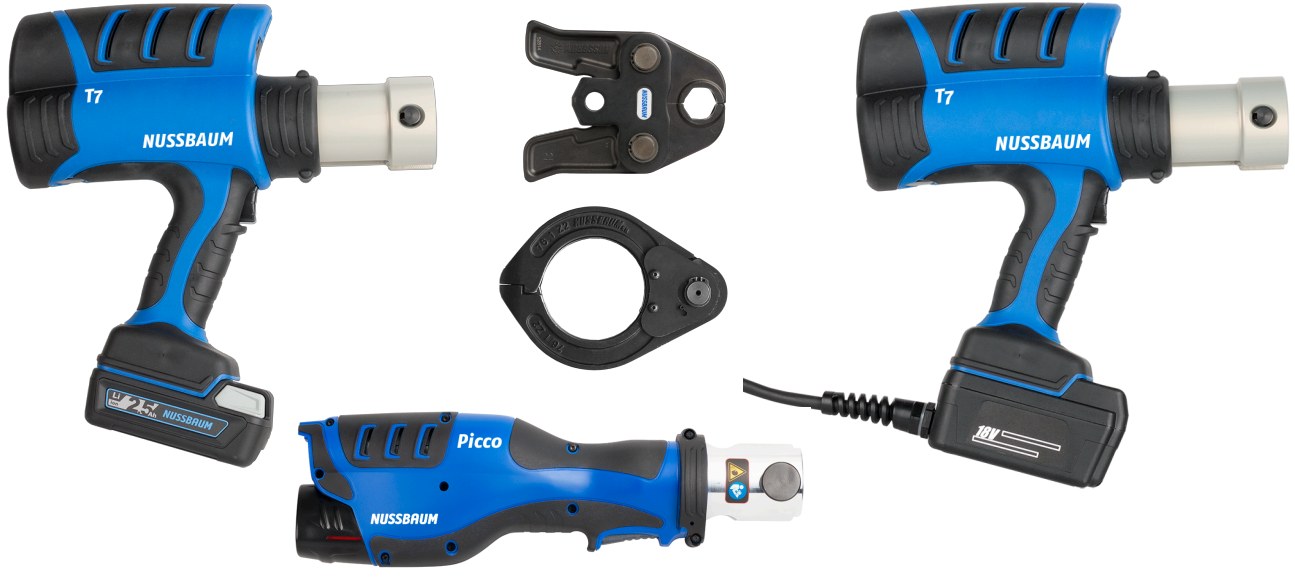

Pressatrici, ganasce e anelli di pressatura Nussbaum

Per una garanzia di sistema completa sui raccordi a pressare devono essere utilizzati esclusivamente ganasce e anelli di pressatura Nussbaum.

Le caratteristiche meccaniche e la tenuta del raccordo a pressare sono determinate dalla geometria di pressatura delle ganasce di sistema della Nussbaum.
