261.0.074 / V1

2 Systemkomponenten

2.1 Optipress-Pressfittings

Für die Montage steht ein sehr umfangreiches Pressfitting-Programm zur Verfügung (Bogen, Winkel, T-Stücke, Reduktionen, Übergänge, Verschraubungen usw.).

2.1.1 Werkstoffe und Eigenschaften Pressfittings

Optipress-Pressfitting

Werkstoff

Dimension

Prüfdokumente

Eigenschaften


Pressfittings aus Edelstahl

Edelstahl 1.4301

Bis Ø 108

Für Trinkwasser nicht zertifiziert

  • Werkstoff aus hochlegiertem austenitischem Cr-Ni-Stahl

  • Korrosionsbeständig

2.1.2 Werkstoffe und Eigenschaften Dichtringe

Dichtring

Werkstoff

Dimension

Prüfdokumente

Eigenschaften

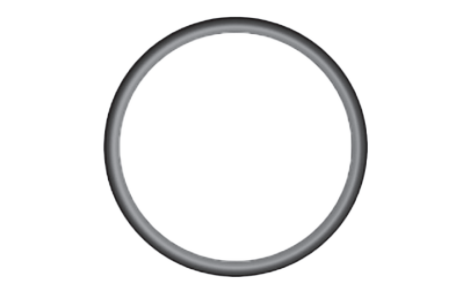

Dichtring EPDM

EPDM

Bis Ø 108

  • SVGW-Zertifikat für Trinkwasserinstallationen

  • TÃœV-Bescheinigung nach Richtlinie 2014/68/EU (Druckgeräterichtlinie)

  • VdS-Anerkennung für Sprinkleranlagen nass

  • TÃœV-Zertifikat für den Einsatz von Sauerstoff und Azetylen

  • Sehr hohe Beständigkeit gegenüber Medien wie Wasser, Wasser/Glykol -Gemischen usw.

  • Sehr hohe Ozonbeständigkeit

  • Dauerbelastung bis 110 °C

  • Höhere Temperaturen kurzfristig bis 180 °C möglich (z. B. Solarthermie-Röhrenkollektoren)

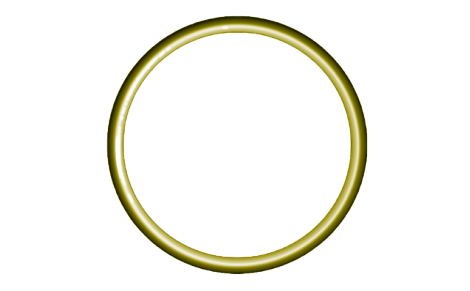

Dichtring HNBR (gelb)

HNBR

Bis Ø 108

  • SVGW-Zertifikat für Gasinstallationen

  • TÃœV-Zertifikat für den Einsatz von Sauerstoff und Azetylen

  • Speziell für Gasinstallationen mit Erdgas (Methan) und Flüssiggas (Propan, Butan) geeignet

  • Sehr hohe Beständigkeit gegenüber Mineralölen und Kraftstoffen wie Motorenöl, Heizöl oder Dieselöl

  • Geeignet für den Einsatz mit Helium

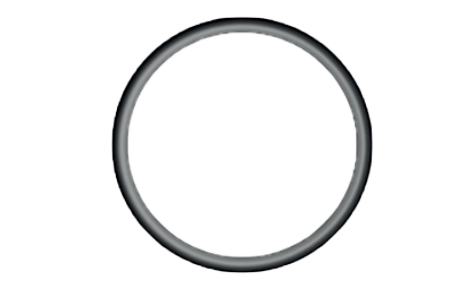

Dichtring FKM

FKM

Bis Ø 108

  • VdS-Anerkennung für Sprinkleranlagen nass und trocken

  • Sehr hohe Beständigkeit gegenüber Öl und Chemikalien

  • Weniger geeignet für Wasser und Dampf mit höheren Temperaturen

Anfragen bezüglich Einsatzbereichen und Anwendungen unter: www.nussbaum.ch/anfrage-werkstoffbestaendigkeit.

2.2 Optipress-Edelstahlrohre 1.4520

Für Installationen mit Optipress-Industry stehen blanke und unter Schutzgas lasergeschweisste Systemrohre 1.4520 zur Verfügung.

Hergestellt nach DIN 17440/17455.

Die Datenblätter zu den Nussbaum Produkten sind auf den jeweiligen Produktseiten im Onlineshop unter www.nussbaum.ch verfügbar.

2.3 Optipress-Systemarmaturen

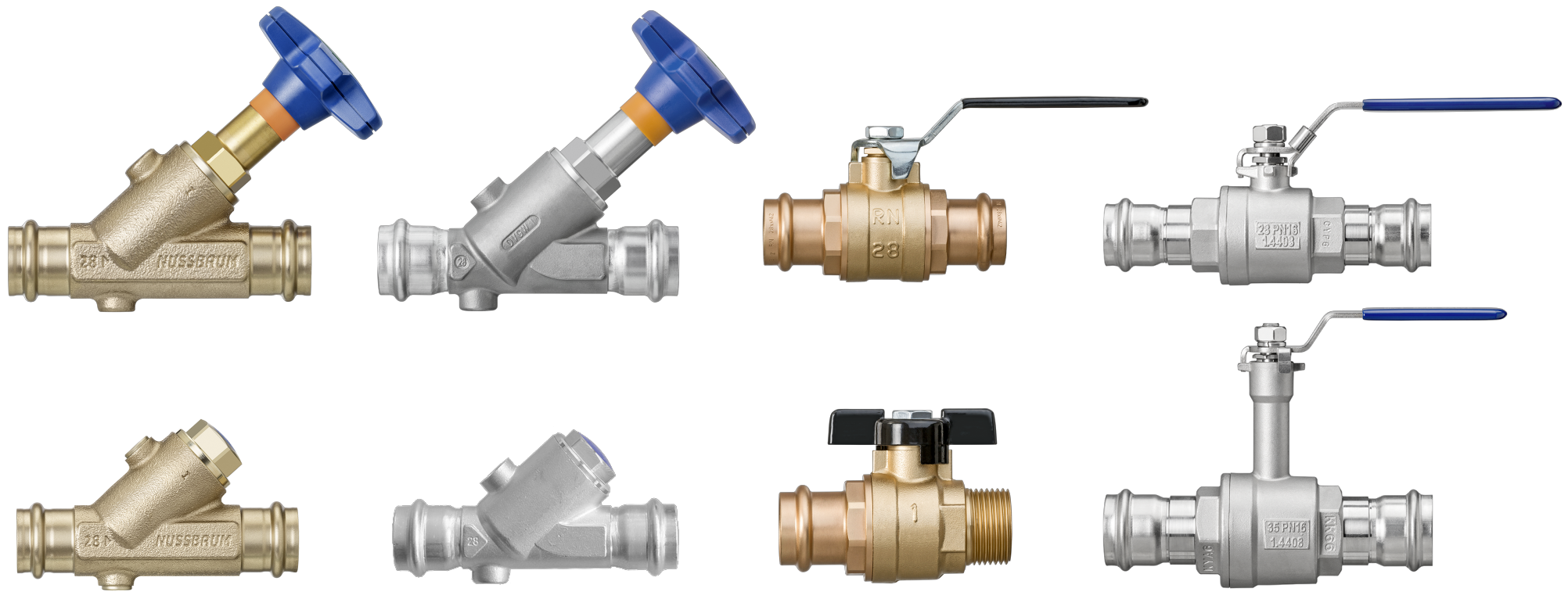

Nussbaum bietet ein umfangreiches Programm von Armaturen mit festen Pressenden in den Dimensionen DN 12 bis DN 50. Zusätzlich zu den Systemarmaturen mit Pressenden bietet Nussbaum eine grosse Auswahl an weiteren Armaturen mit zusätzlichen Anschlussarten, auch in grösseren Dimensionen.

Die Datenblätter zu den Nussbaum Produkten sind auf den jeweiligen Produktseiten im Onlineshop unter www.nussbaum.ch verfügbar.


2.4 Verbindungen

Die Anleitung zur Herstellung einer Optipress-Verbindung ist auf www.nussbaum.ch verfügbar, 👉 Montageanleitung 299.1.007.

Optipress-Industry-Pressverbindung von Ø 15 bis 54 mm


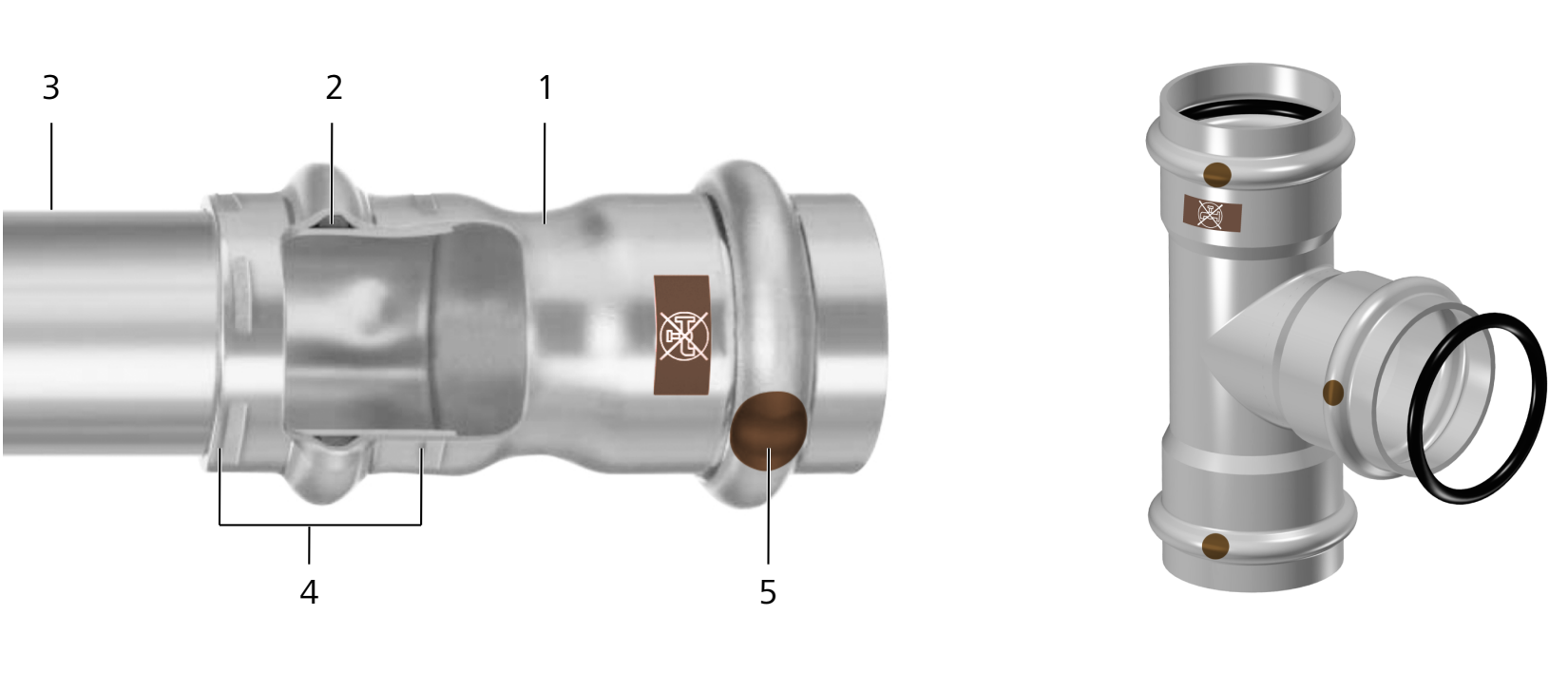

(1) Fitting, (2) Dichtring, (3) Rohr, (4) Doppelte Verpressung, (5) Kennzeichnung SC-Contour

  • Form- und kraftschlüssig

  • SC-Contour, für maximale Sicherheit

    • Unverpresst: Sichtbar undicht

    • Verpresst: Zuverlässig dicht

Optipress-Industry-XL-Pressverbindung Ø 76.1, 88.9 und 108 mm


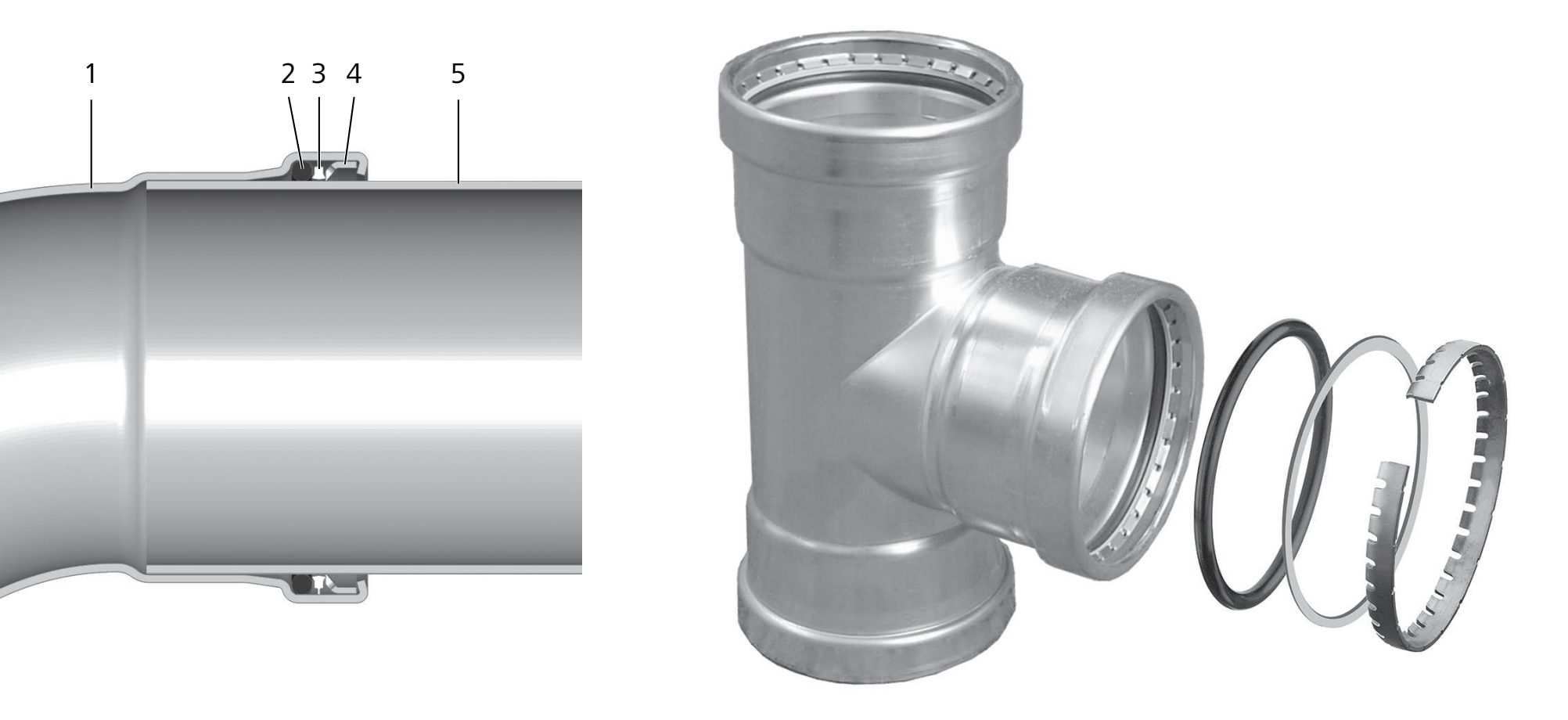

(1) Fitting, (2) Dichtring (schwarz), (3) Trennring, (4) Schneidring, (5) Rohr

  • Form- und kraftschlüssig

  • SC-Contour, für maximale Sicherheit

    • Unverpresst: Sichtbar undicht

    • Verpresst: Zuverlässig dicht

2.5 Werkzeuge

Nussbaum Presswerkzeuge, Pressbacken und Pressringe


Für die vollumfängliche Systemgewährleistung auf Pressverbindungen sind zwingend Nussbaum Pressbacken bzw. Pressringe zu verwenden.

Die mechanischen Eigenschaften und die Dichtheit der Pressverbindung ergeben sich aus der Pressgeometrie der Nussbaum System-Pressbacken.
