Descrizione sistema - Optivis

3.1 Dati tecnici

3.1.1 Statica

Il sistema Optivis è stabile e sicuro. Offre massima sicurezza statica anche in particolari situazioni d’installazione e altezze dei locali.

Il sistema Optivis non può essere utilizzato come muro portante.

Al sistema viene applicato un carico variabile in funzione dell’apparecchio idrosanitario installato.

Una volta applicato il rivestimento, il sistema Optivis sopporta i seguenti carichi:

* Comprende il carico utile e il peso proprio dell’apparecchio

3.1.2 Protezione antincendio

Il sistema Optivis soddisfa gli attuali requisiti di protezione antincendio secondo lʼAICAA.

Ulteriori informazioni al riguardo sono reperibili nel documento della Nussbaum «Tematiche relative alla protezione antincendio», 👉 Tematiche 299.1.050.

3.1.3 Isolamento acustico

Il sistema Optivis soddisfa i requisiti di isolamento acustico a norma SIA 181 - 01.11.2020.

Ulteriori informazioni al riguardo sono reperibili nel documento della Nussbaum «Tematiche relative all’isolamento acustico», 👉 Tematiche 261.0.052.

3.2 Componenti di sistema

Optivis-Tec è una soluzione di sistema flessibile in materiale leggero per la realizzazione di strutture premurali e pareti divisorie a tutta altezza e a mezza altezza nonché di elementi divisori e strutture indipendenti.

Componente	Materiale	Impiego

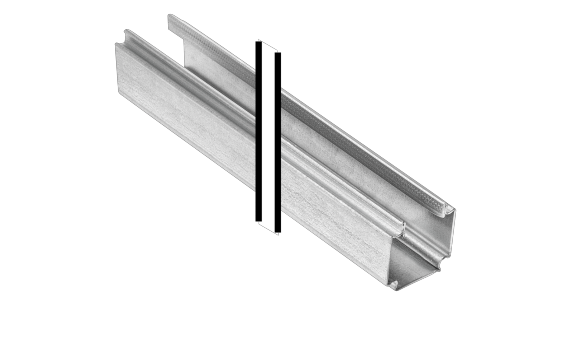

Optivis-Tec-Binario 71040	Acciaio zincato	Per strutture premurali e pareti divisorie a tutta altezza e a mezza altezza. Lunghe 5 o 3 metri, aperte su un lato e con fori ogni 30 cm per il montaggio a parete e a pavimento. Il profilo del binario Optivis-Tec è di 4 × 4 cm.

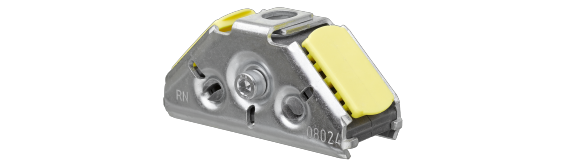

Optivis-Tec-Collegamento 71041	Acciaio zincato	Per collegare binari Optivis-Tec a 45° o 90°. Con filetto per il fissaggio di braccialetti o per la regolazione della profondità della struttura murale per mezzo di barre filettate M10 comunemente reperibili in commercio.
Optivis-Tec-Collegamento con isolamento acustico 71042	Acciaio zincato	Per collegare binari Optivis-Tec per pareti divisorie con requisiti di isolamento acustico. Per garantire un isolamento acustico ottimale tramite disaccoppiamento del rumore per via solida.
Optivis-Tec-Collegamento parallelo 71043.21	Acciaio zincato	Per collegare binari Optivis-Tec. Profondità di montaggio da 8 a 14.5 cm.
Optivis-Tec-Dima di montaggio ad angolo 71045	Acciaio zincato	Per il fissaggio a pavimento degli elementi Optivis-Tec prefabbricati per l’assorbimento di irregolarità della pavimentazione fino a 3 cm, incl. materiale di fissaggio. Collegamento al binario Optivis-Tec tramite set di ancoraggio Optivis 72004.

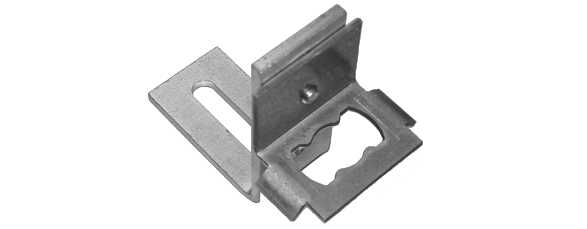

Optivis-Tec-Supporto murale 71047	Acciaio zincato	Per il fissaggio a parete degli elementi Optivis-Tec prefabbricati.

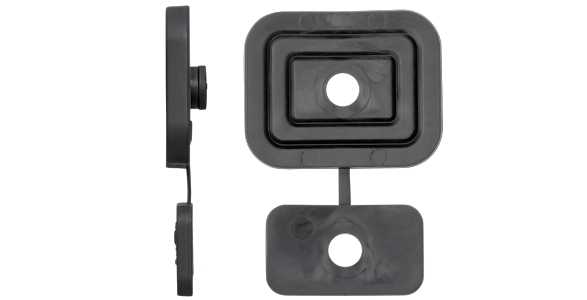

Optivis-Tec-Elemento insonorizzante 71049	Elastomero	Per binari e dime di montaggio ad angolo per garantire un isolamento acustico ottimale.

Componenti del sistema Optivis-Tec.

Le basi per il montaggio di strutture premurali e pareti divisorie sono i binari Optivis-Tec e i collegamenti Optivis-Tec perfettamente compatibili.

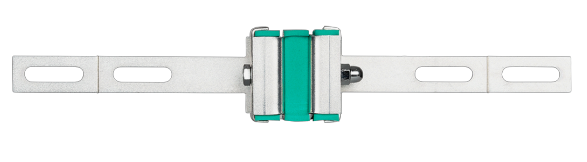

Optivis-Tec-Collegamento con isolamento acustico

N. articolo: 71042

Optivis-Set di ancoraggio

N. articolo: 72004

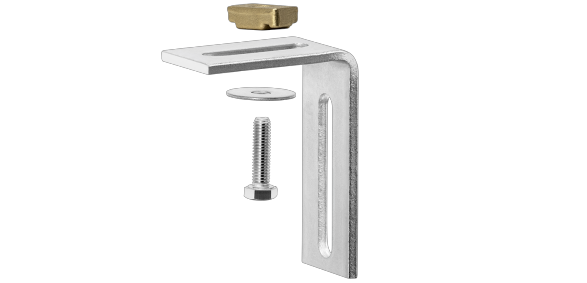

Optivis-Tec-Dima di montaggio ad angolo

N. articolo: 71045

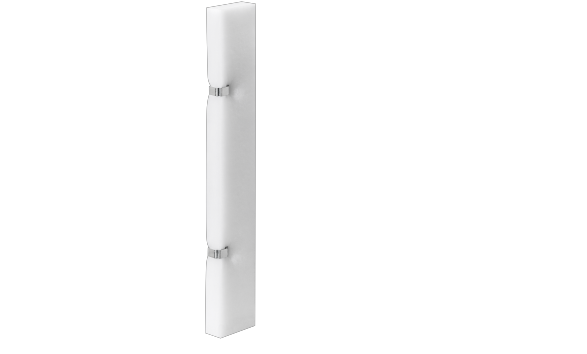

Optivis-Tec-Elemento insonorizzante

N. articolo: 71049

Optivis-Tec-Supporto murale

N. articolo: 71047

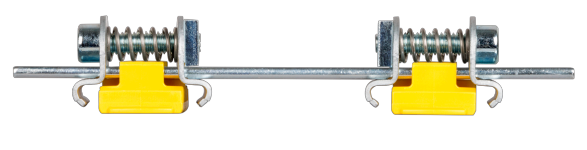

Optivis-Tec-Collegamento parallelo

N. articolo: 71043

Optivis-Tec-Collegamento

N. articolo: 71041

Optivis-Tec-Binario

N. articolo: 71040

altri prodotti

3.2.1 Accessori

Per speciali progetti di montaggio sono disponibili i seguenti accessori:

Accessori	Materiale	Impiego
Optivis-Tec-Giunto 71044	Acciaio zincato	Per la regolazione continua dell’angolo da 0° a 180°. Adatto per il fissaggio di binari nella falda del tetto o come pezzo di raccordo tra due collegamenti Optivis-Tec per il fissaggio delle dime di montaggio. Filetto: M10

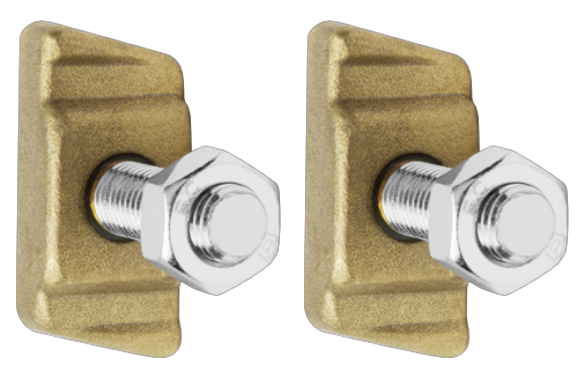

Optivis-Set di fissaggio 72000	Ottone	Per il montaggio di braccialetti, adatto alla dima di montaggio Optivis-Tec e alla dima di fissaggio Optivis-Tec, composto da due piastre filettate, barra filettata M8 × 35 e dado.
Materiale di fissaggio

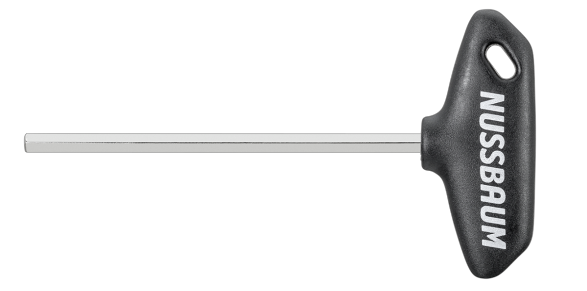

Optivis-Tec-Chiave Inbus 72025	Acciaio zincato Materiale sintetico	Per il fissaggio dei binari Optivis-Tec e della dima di montaggio ad angolo. Misura 5
Optivis-Vite con tassello 71057	Acciaio zincato Materiale sintetico	Per il fissaggio dei binari Optivis-Tec e della dima di montaggio ad angolo. 8 × 60

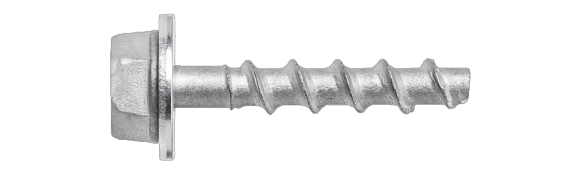

Optivis-Vite per calcestruzzo 71058	Acciaio	Con ranella per il fissaggio dei binari Optivis e delle dime di montaggio ad angolo nel calcestruzzo, nessun tassello necessario, foro 6 mm. 6 × 40

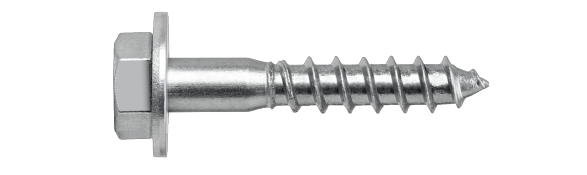

Optivis-Vite per costruzioni in legno 71059	Acciaio	Con ranella per il fissaggio dei binari Optivis e delle dime di montaggio ad angolo in strutture in legno. 8 × 40

Accessori sistema Optivis.

Per le diverse esigenze sono disponibili speciali moduli Optivis. Possono essere integrati con ulteriori moduli, porta-rubinetto e accessori:

• Scatole lavabo sotto muro per Optivis

• Scatole rubinetteria sotto muro

• Moduli lavabo

• Moduli WC

• Moduli orinatoio

• Accessori per il montaggio senza barriere

• Elementi di isolamento acustico

• Piastre di copertura

• Materiale di fissaggio per applicazioni speciali

Ulteriori informazioni sugli accessori sono reperibili nel catalogo della Nussbaum .

Optivis-Vite per costruzioni in legno

N. articolo: 71059

Optivis-Vite per calcestruzzo

N. articolo: 71058

Optivis-Tec-Chiave Inbus

N. articolo: 72025

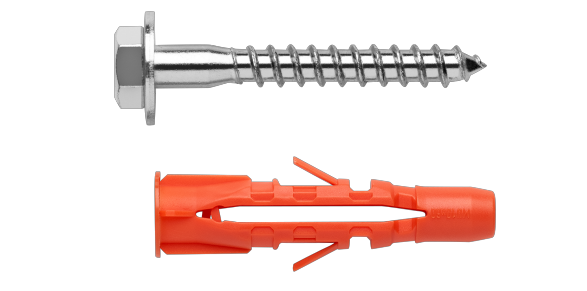

Optivis-Vite con tassello

N. articolo: 71057

Optivis-Set di fissaggio

N. articolo: 72000

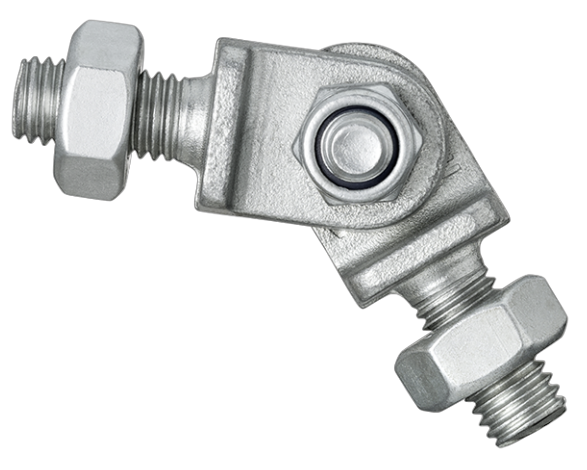

Optivis-Tec-Giunto

N. articolo: 71044

altri prodotti

3.3 Campi d’impiego

Il sistema Optivis è adatto per soluzioni standard e per l’allestimento individuale di locali idrosanitari. Può essere utilizzato per la realizzazione di pareti premurali e pareti divisorie in costruzioni vecchie e nuove nonché per il montaggio nella falda del tetto con qualsiasi angolazione.

Le seguenti pareti posteriori sono adatte per strutture premurali con il sistema Optivis:

• Pareti in muratura

• Pareti in calcestruzzo

• Pareti divisorie in metallo e in legno

Il sistema Optivis è autoportante e può essere utilizzato come soluzione di sistema oppure come parete divisoria o parete divisoria indipendente.

3.4 Varianti di montaggio

La struttura premurale con sistema Optivis può essere realizzata nel modo seguente:

• Montaggio sul posto (montaggio in cantiere): I binari vengono montati nel punto desiderato direttamente a parete oppure a pavimento.

• Prefabbricazione: Il sistema portante viene allestito in precedenza in un luogo diverso dal luogo d’impiego, pronto per essere avvitato completamente alla costruzione mediante il fissaggio a parete e a pavimento.

Variante di montaggio	Montaggio in cantiere	Prefabbricazione
Preparete a mezza altezza
Preparete a tutta e a mezza altezza con superficie d’appoggio
Preparete a tutta altezza
Parete divisoria a tutta altezza
Parete indipendente
Falda del tetto		–
Montaggio ad angolo		–
Vano tecnico con separazione termica		–

Strutture con sistema Optivis per il montaggio in cantiere e la prefabbricazione.
