3.1 Technische Daten
3.1.1 Statik
Das Optivis-System ist stabil und sicher. Es bietet höchste statische Sicherheit auch bei speziellen Einbausituationen und Raumhöhen.
Das Optivis-System darf nicht als tragende Wand verwendet werden.
Je nach eingebautem Sanitärapparat wird das System unterschiedlich stark belastet.
Nach der Beplankung hält das Optivis-System folgenden Belastungen stand:
|
Apparat (wandhängend) |
Belastung* |
|---|---|
|
WC |
4Â kN (400Â kg) |
|
Bidet |
|
|
Waschtisch |
1.5Â kN (150Â kg) |
|
Urinal |
1Â kN (100Â kg) |
* Beinhaltet die Nutzlast und das Eigengewicht des Apparats
3.1.2 Brandschutz
Das Optivis-System erfüllt die aktuellen Brandschutzanforderungen nach VKF.
Ausführliche Informationen hierzu sind im
3.1.3 Schallschutz
Das Optivis-System erfüllt die Schallschutzanforderungen nach SIA 181 - 01.11.2020.
Ausführliche Informationen hierzu sind im
3.2 Systemkomponenten
Optivis-Tec ist eine flexible Leichtbau-Systemlösung zur Erstellung von teil- oder raumhohen Vor- und Trennwandkonstruktionen sowie Raumteilern und freistehenden Konstruktionen.
|
Komponente |
Werkstoff |
Verwendungszweck |
|---|---|---|
|

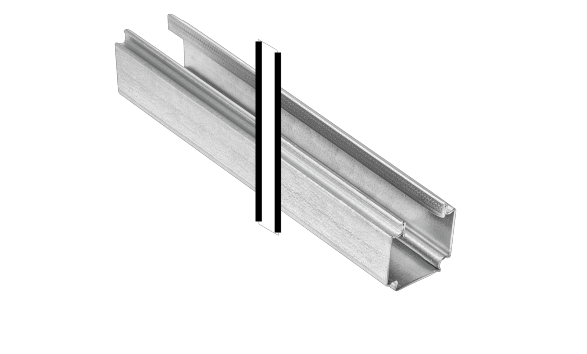

Optivis-Tec-Schiene 71040 |
Stahl verzinkt |
Für teil- und raumhohe Vor- und Trennwandkonstruktionen. 5 m oder 3 m lang, einseitig geöffnet und alle 30 cm für die Wand- und Bodenmontage gelocht. Das Profil der Optivis-Tec-Schiene beträgt 4 × 4 cm. |
|
Optivis-Tec-Verbinder 71041 |
Stahl verzinkt |
Für die Verbindung von Optivis-Tec-Schienen 45° oder 90°. Mit Gewinde zum Befestigen von Rohrschellen oder für die Tiefenverstellung der Wandkonstruktion mit handelsüblichen Gewindestangen M10. |
|

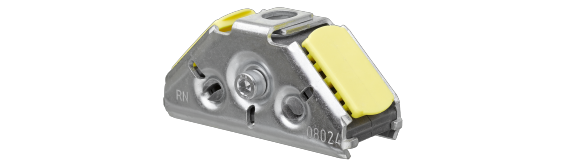

Optivis-Tec-Schallschutzverbinder 71042 |
Stahl verzinkt |
Für die Verbindung von Optivis-Tec-Schienen für Trennwände mit Schallschutzanforderungen. Zur Gewährleistung eines optimalen Schallschutzes durch Körperschallentkopplung. |
|
Optivis-Tec-Parallelverbinder 71043.21 |
Stahl verzinkt |
Für die Verbindung von Optivis-Tec-Schienen. Einbautiefe 8 bis 14.5 cm. |
|

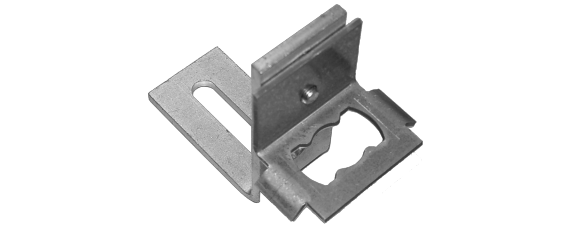

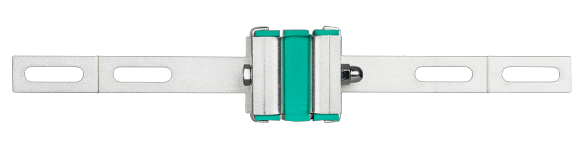

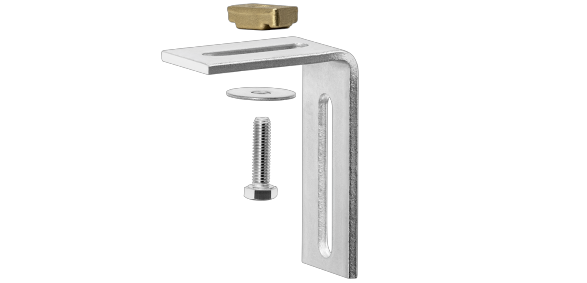

Optivis-Tec-Montagewinkel 71045 |
Stahl verzinkt |
Für die Bodenbefestigung von vorgefertigten Optivis-Tec-Elementen zur Aufnahme von Bodenunebenheiten im Bereich bis 3 cm, inkl. Befestigungsmaterial. Verbindung zur Optivis-Tec-Schiene mittels Optivis-Nutenstein 72004. |
|
Optivis-Tec-Wandbefestigung 71047 |
Stahl verzinkt |
Für die Wandbefestigung von vorgefertigten Optivis-Tec-Elementen. |
|

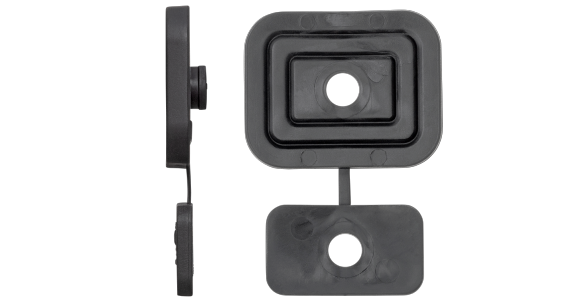

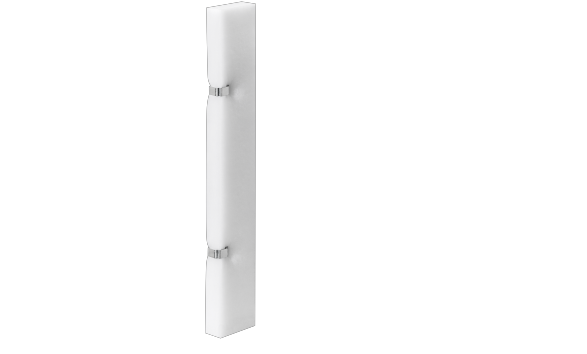

Optivis-Tec-Schalldämmelement 71049 |
Elastomer |
Für Schienen und Montagewinkel zur Gewährleistung eines optimalen Schallschutzes. |
Komponenten Optivis-Tec-System
Basis für die Montage der Vor- oder Trennwandkonstruktion sind die aufeinander abgestimmten Optivis-Tec-Schienen und die Optivis-Tec-Verbinder.
Jetzt kaufen
3.2.1 Zubehör
Für spezielle Montagevorhaben steht folgendes Zubehör zur Verfügung:
|
Zubehör |
Werkstoff |
Verwendungszweck |
|---|---|---|
|

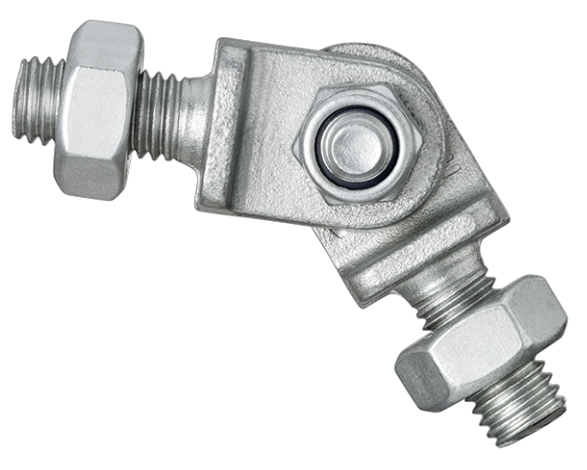

Optivis-Tec-Gelenk 71044 |
Stahl verzinkt |
Für die stufenlose Winkeleinstellung von 0° bis 180°. Geeignet zur Befestigung von Schienen an Dachschrägen oder als Verbindungsstück zwischen zwei Optivis-Tec-Verbindern zur Befestigung der Montageschienen. Gewinde: M10 |
|

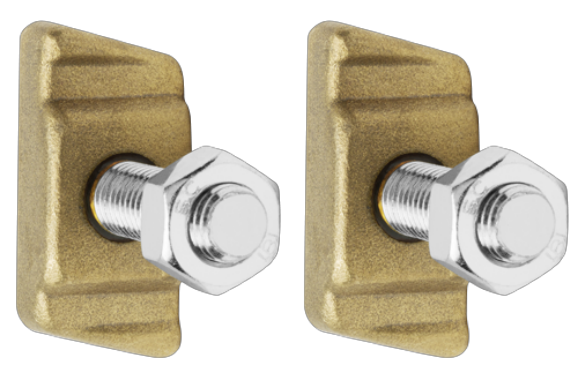

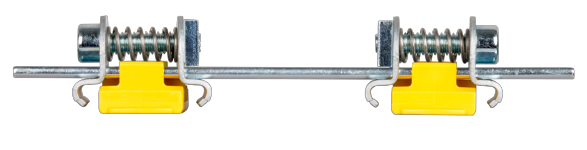

Optivis-Befestigungs-Set 72000 |
Messing |
Für die Montage von Rohrschellen, passend in Optivis-Tec-Montageschiene und Optivis-Tec-Befestigungsschiene, bestehend aus 2 Gewindeplatten, Gewindestange M8 × 35 und Mutter. |
|
Befestigungsmaterial |
||
|

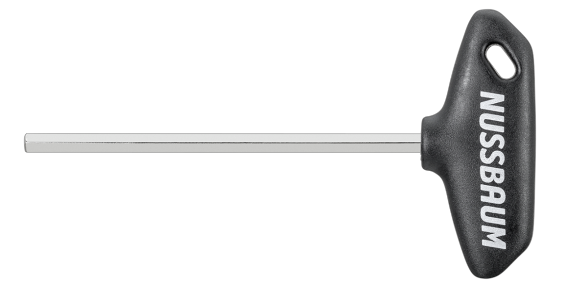

Optivis-Tec-Inbusschlüssel |
Stahl verzinkt Kunststoff |
Für die Befestigung der Optivis-Tec-Schienen und Montagewinkel Grösse 5 |
|

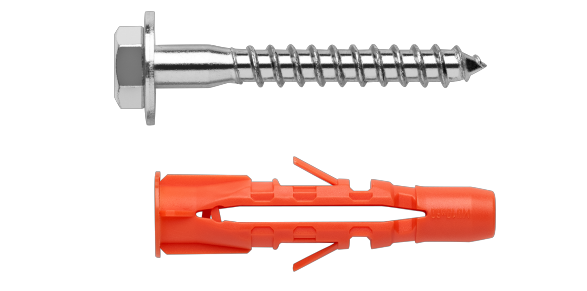

Optivis-Schraube mit Dübel |
Stahl verzinkt Kunststoff |
Für die Befestigung der Optivis-Tec-Schienen und Montagewinkel 8 × 60 |
|

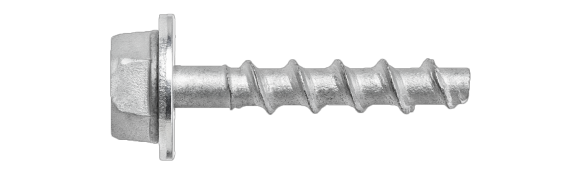

Optivis-Betonschraube |
Stahl |
Mit Unterlagsscheibe zur Befestigung von Optivis-Schienen und Montagewinkeln im Beton, kein Dübel erforderlich, Bohrung 6 mm 6 × 40 |
|

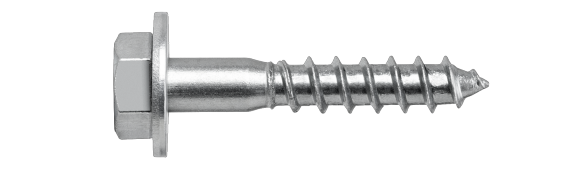

Optivis-Holzbauschraube |
Stahl |
Mit Unterlagsscheibe zur Befestigung von Optivis-Schienen und Montagewinkeln in Holzkonstruktionen 8 × 40 |
Zubehör Optivis-System
Für die unterschiedlichen Anforderungen stehen spezielle Optivis-Module zur Verfügung. Sie können durch weitere Module, Armaturenträger und Zubehör ergänzt werden:
-
Unterputz-Waschtischboxen für Optivis
-
Unterputz-Armaturenboxen
-
Waschtischmodule
-
WC-Module
-
Urinal-Module
-
Zubehör für die barrierefreie Montage
-
Schallschutzelemente
-
Abdeckplatten
-
Befestigungsmaterial für spezielle Anwendungen
Weitere Informationen zum Zubehör sind dem
Jetzt kaufen
3.3 Einsatzbereiche
Das Optivis-System ist für Standardlösungen und für die individuelle Gestaltung von Sanitärräumen geeignet. Es ist sowohl in Neubauten als auch in Altbauten für die Erstellung von Vor- und Trennwänden sowie die Montage in Dachschrägen in beliebigem Winkel einsetzbar.
Folgende Rückwände sind für Vorwandkonstruktionen mit dem Optivis-System geeignet:
-
Gemauerte Wände
-
Betonwände
-
Metall- und Holzständerwände
Das Optivis-System ist selbsttragend und kann als Systemanwendung auch als Trennwand oder freistehende Trennwand eingesetzt werden.
3.4 Montagevarianten
Die Vorwandkonstruktion mit dem Optivis-System kann wie folgt aufgebaut werden:
-
Montage vor Ort (Baustellenmontage): Die Schienen werden an der gewünschten Stelle direkt an der Wand oder am Boden montiert.
-
Vorfabrikation: Das Tragsystem wird ausserhalb des Einsatzortes so weit vorgefertigt, dass es mittels Wand- und Bodenbefestigung komplett an das Bauwerk angeschraubt werden kann.
|
Montagevariante |
Baustellenmontage |
Vorfabrikation |
|---|---|---|
|
Vorwand teilhoch |
|
|
|
Vorwand raum- und teilhoch mit Abstellfläche |
|
|
|
Vorwand raumhoch |
|
|
|
Trennwand raumhoch |
|
|
|
Freistehende Wand |
|
|
|
Dachschräge |
|
– |
|
Eckmontage |
|
– |
|
Thermisch getrennter Steigschacht |
|
– |
Aufbauten mit dem Optivis-System bei der Baustellenmontage und in Vorfabrikation
