88080 Optipress-Gaz-Rubinetto a sfera
resistenza termica maggiorata, 650 °C / 30 min, GT1, con sfera (ottone, cromata chimicamente), con guarnizione (PTFE), con guarnizione del perno (NBR), con manico giallo
| materiale principale | bronzo CC499K |
| pressione d'esercizio max. | 5 bar |
| pressione nominale | PN 5 |
| temperatura d'esercizio max. | 60 °C |
| medi | gas cittadino / gas naturale / gas liquido |

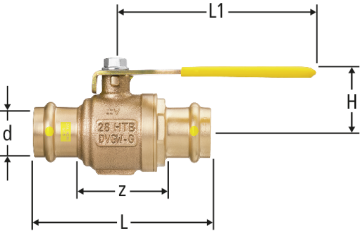

| d | z | L | L1 | H | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 46 | 90 | 121 | 34 | 15 | 88080.22 | 1 |
| 20 | 663.182 | ||||
|
|
||||||||||||||
| 18 | 46 | 90 | 121 | 34 | 18 | 88080.23 | 1 |
| 20 | 663.183 | ||||
|
|
||||||||||||||
| 22 | 49 | 97 | 121 | 36 | 22 | 88080.24 | 1 |
| 20 | 663.184 | ||||
|
|
||||||||||||||
| 28 | 62 | 107 | 120 | 40 | 28 | 88080.25 | 1 |
| 20 | 663.185 | ||||
|
|
||||||||||||||
| 35 | 63 | 114 | 155 | 48 | 35 | 88080.26 | 1 |
| 20 | 663.186 | ||||
|
|
||||||||||||||
| 42 | 65 | 137 | 155 | 56 | 42 | 88080.27 | 1 |
| 20 | 663.187 | ||||
|
|
||||||||||||||
| 54 | 84 | 164 | 155 | 62 | 54 | 88080.28 | 1 |
| 20 | 663.188 | ||||
|
|
||||||||||||||
CAD / BIM
| Descrizione | Optipress-Gaz-Rubinetto a sfera |
| Dimensione |
|
| Numero di articolo |
88080.22
|
