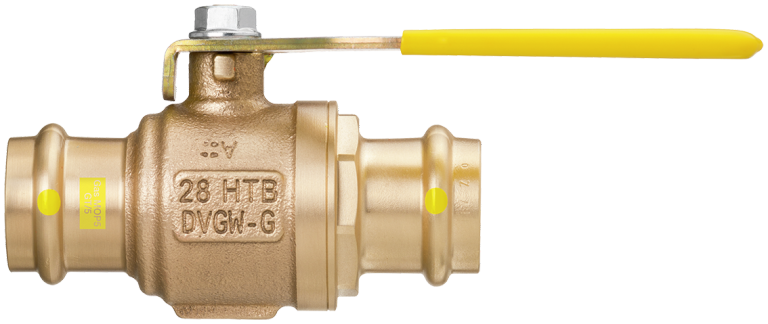

88080 Optipress-Gaz-Kugelhahn
höher thermisch belastbar, 650 °C / 30 Min., GT1, mit Kugel (Messing, hartverchromt), mit Dichtung (PTFE), mit Spindeldichtung (NBR), mit Griff gelb
| Hauptwerkstoff | Rotguss CC499K |
| Betriebsdruck max. | 5 bar |
| Nenndruck | PN 5 |
| Betriebstemperatur max. | 60 °C |
| Medien | Stadtgas / Erdgas / Flüssiggas |

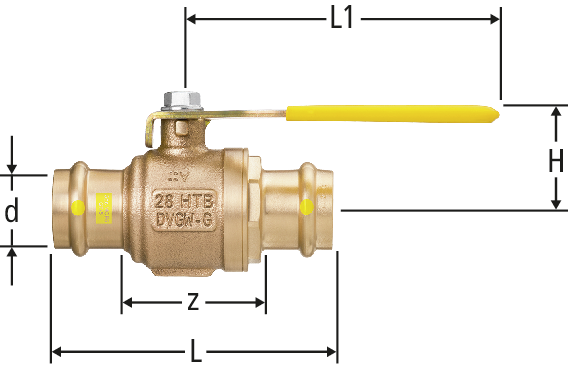

| d | z | L | L1 | H | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 46 | 90 | 121 | 34 | 15 | 88080.22 | 1 |
| 20 | 663.182 | ||||
|
|
||||||||||||||
| 18 | 46 | 90 | 121 | 34 | 18 | 88080.23 | 1 |
| 20 | 663.183 | ||||
|
|
||||||||||||||
| 22 | 49 | 97 | 121 | 36 | 22 | 88080.24 | 1 |
| 20 | 663.184 | ||||
|
|
||||||||||||||
| 28 | 62 | 107 | 120 | 40 | 28 | 88080.25 | 1 |
| 20 | 663.185 | ||||
|
|
||||||||||||||
| 35 | 63 | 114 | 155 | 48 | 35 | 88080.26 | 1 |
| 20 | 663.186 | ||||
|
|
||||||||||||||
| 42 | 65 | 137 | 155 | 56 | 42 | 88080.27 | 1 |
| 20 | 663.187 | ||||
|
|
||||||||||||||
| 54 | 84 | 164 | 155 | 62 | 54 | 88080.28 | 1 |
| 20 | 663.188 | ||||
|
|
||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Gaz-Kugelhahn |
| Grösse |
|
| Artikelnummer |
88080.22
|
