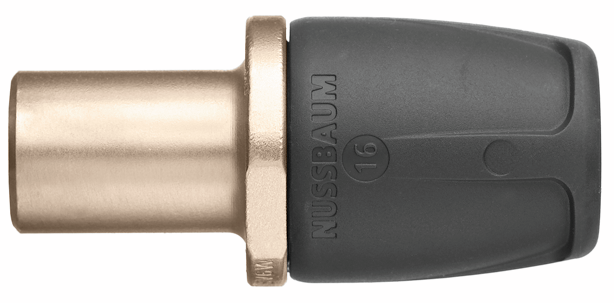

85134 Optiflex-Profix-Collegamento
per Optipress-Aquaplus, con terminale a innesto
| materiale principale | bronzo CC246E |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 70 °C |

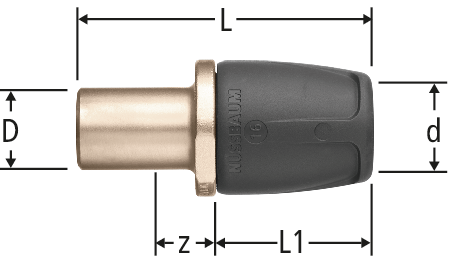

| d | D | z | L | L1 | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 15 | 9 | 65 | 34 | 0.1 | 15 x 16 | 85134.21 | 10 |
| 10 | 332.811 | ||||
|
|
|||||||||||||||
| 16 | 18 | 9 | 65 | 34 | 0.3 | 18 x 16 | 85134.22 | 10 |
| 10 | 332.811 | ||||
|
|
|||||||||||||||
| 20 | 22 | 7 | 65 | 34 | 0.2 | 22 x 20 | 85134.23 | 10 |
| 10 | 332.812 | ||||
|
|
|||||||||||||||
| 25 | 22 | 9 | 73 | 42 | 0.3 | 22 x 25 | 85134.25 | 10 |
| 10 | 332.813 | ||||
|
|
|||||||||||||||
CAD / BIM
| Descrizione | Optiflex-Profix-Collegamento |
| Dimensione |
|
| Numero di articolo |
85134.21
|
