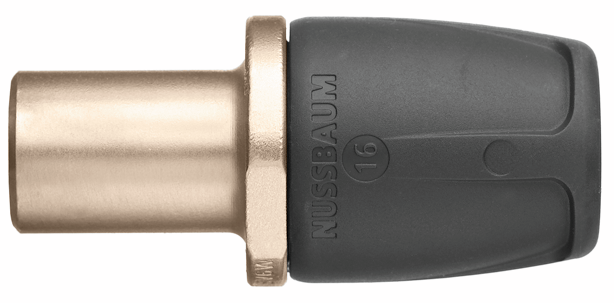

85134 Optiflex-Profix-Pièce intermédiaire
pour Optipress-Aquaplus, avec embout à sertir mâle
| matériau principal | bronze CC246E |
| pression nominale | PN 10 |
| température de service max. | 70 °C |

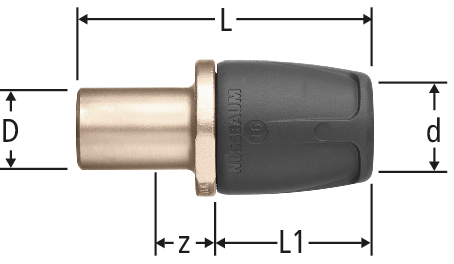

| d | D | z | L | L1 | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 15 | 9 | 65 | 34 | 0.1 | 15 x 16 | 85134.21 | 10 |
| 10 | 332.811 | ||||
|
|
|||||||||||||||
| 16 | 18 | 9 | 65 | 34 | 0.3 | 18 x 16 | 85134.22 | 10 |
| 10 | 332.811 | ||||
|
|
|||||||||||||||
| 20 | 22 | 7 | 65 | 34 | 0.2 | 22 x 20 | 85134.23 | 10 |
| 10 | 332.812 | ||||
|
|
|||||||||||||||
| 25 | 22 | 9 | 73 | 42 | 0.3 | 22 x 25 | 85134.25 | 10 |
| 10 | 332.813 | ||||
|
|
|||||||||||||||
CAO / BIM
| Description | Optiflex-Profix-Pièce intermédiaire |
| Taille |
|
| Numéro d’article |
85134.21
|
