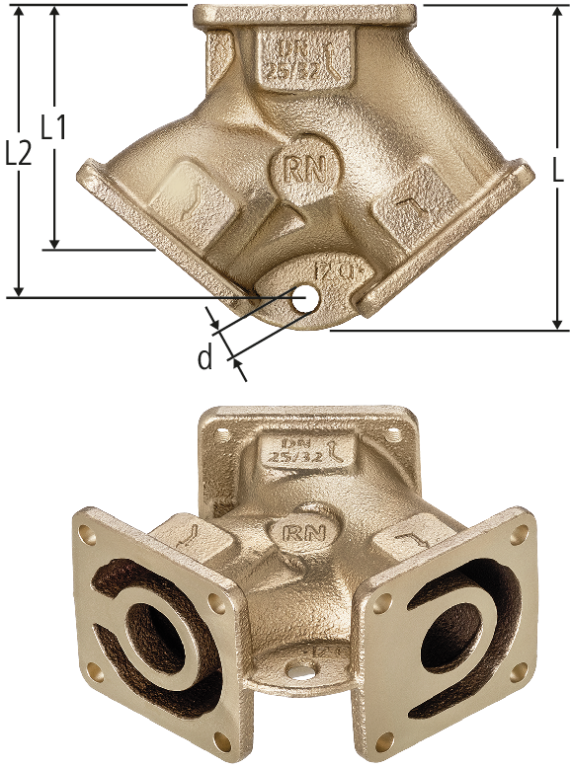

19191 Y-Flansch
für den seriellen Anschluss von Redfil oder Feinfilter mit Anschlussgarnitur für Wasserenthärter 19185, mit 3 x Dichtung und Befestigungsmaterial passend zu Anschlussflansch
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 30 °C |
| DN | d | L | L1 | L2 | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 / 32 | 9 | 102 | 75 | 92 | 9.20 | DN | 25 / 32 | 19191.05 | 1 |
| 01 | 675.185 | ||||
|
|
||||||||||||||||
| 40 / 50 | 9 | 123 | 86 | 112 | 28.33 | DN | 40 / 50 | 19191.06 | 1 |
| 01 | 675.186 | ||||
|
|
||||||||||||||||
Hinweis
Um das Gewicht der angeschlossenen Geräte / Armaturen abzustützen, kann die Konsole 19092 verwendet werden.
CAD / BIM
| Beschreibung | Y-Flansch |
| Grösse |
|
| Artikelnummer |
19191.05
|
