26042 Rubinetto a sfera a 2 componenti con flangia
acciaio inossidabile 1.4408
con blocco manico, bloccabile, con sfera (acciaio inossidabile), con guarnizione (PTFE), con manico blu, con flangia di montaggio conforme a ISO 5211
| materiale principale | acciaio inossidabile 1.4408 |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 110 °C |
| medi | acqua |
| norma flangia | EN 1092 - PN 16 |

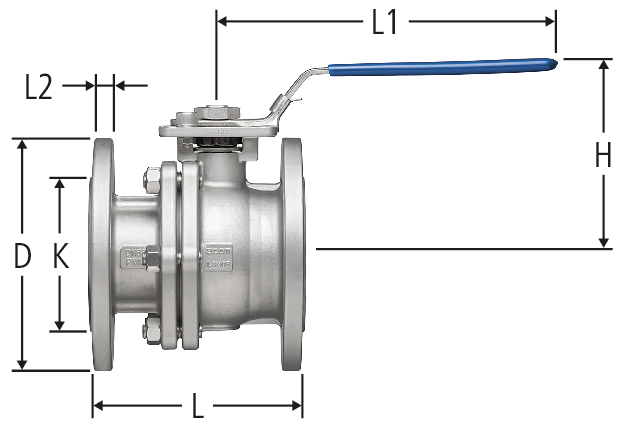

| DN | D | L | L1 | L2 | H | N | K | Kvs | Art. n° | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 165 | 150 | 194 | 20 | 120 | 4x Ø18 | 125 | 230 | 50 | 26042.59 |
| 02 | - | ||||
|
|
|||||||||||||||||
N = numero di fori
DN 100 con manico a Ti
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
Su www.nussbaum.ch/strumenti troverete una chiara guida per la scelta delle viti per eseguire collegamenti flangiati.
CAD / BIM
| Descrizione | Rubinetto a sfera a 2 componenti con flangia |
| Dimensione |
|
| Numero di articolo |
26042.59
|
