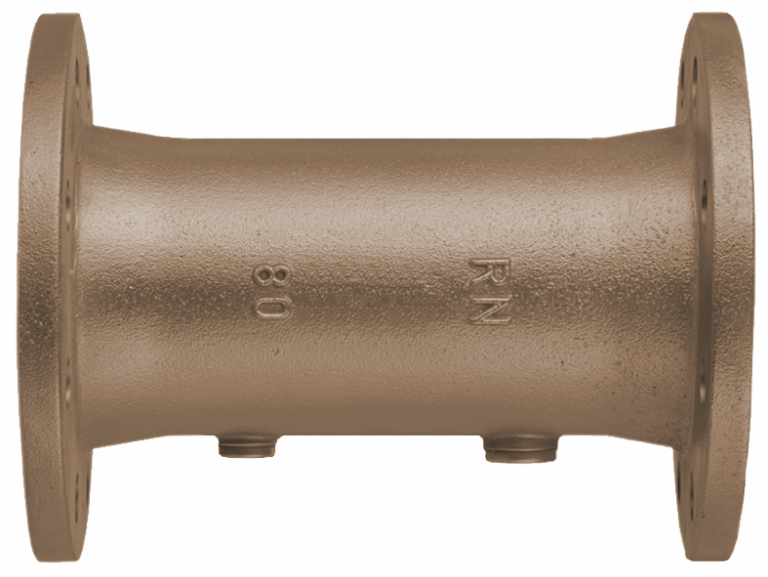

15030 Valvola di ritegno Stop-Silent
con flangia
Prodotto vecchio
| materiale principale | bronzo CC499K |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 90 °C |
| medi | acqua |
| norma flangia | EN 1092 - PN 16 |
| DN | G | G1 | D | L | L1 | N | K | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | ¼ | â…œ | 165 | 200 | 16 | 4x Ø18 | 125 | 50 | 15030.21 | - | non più disponibile | ||||
|
|
|||||||||||||||
| 65 | ¼ | â…œ | 185 | 240 | 16 | 4x Ø18 | 145 | 65 | 15030.22 | - | non più disponibile | ||||
|
|
|||||||||||||||
| 80 | â…œ | ½ | 200 | 260 | 18 | 8x Ø18 | 160 | 80 | 15030.23 | - | non più disponibile | ||||
|
|
|||||||||||||||
| 100 | â…œ | ½ | 220 | 300 | 20 | 8x Ø18 | 180 | 100 | 15030.24 | - | non più disponibile | ||||
|
|
|||||||||||||||
Nota
N = numero di fori x diametro
CAD / BIM
| Descrizione | Valvola di ritegno Stop-Silent |
| Dimensione |
|
| Numero di articolo |
15030.21
|
