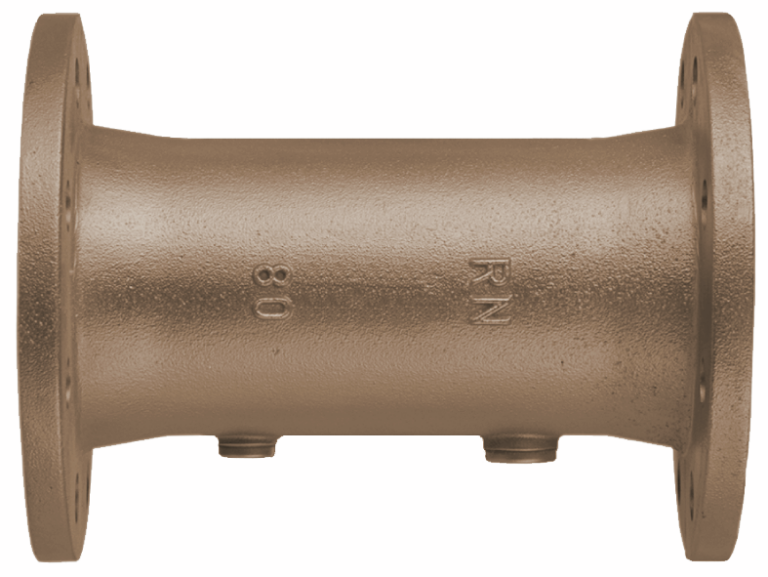

15030 Rückflussverhinderer Stop-Silent
mit Flansch
Altes Produkt
| Hauptwerkstoff | Rotguss CC499K |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |
| Flanschnorm | EN 1092 - PN 16 |

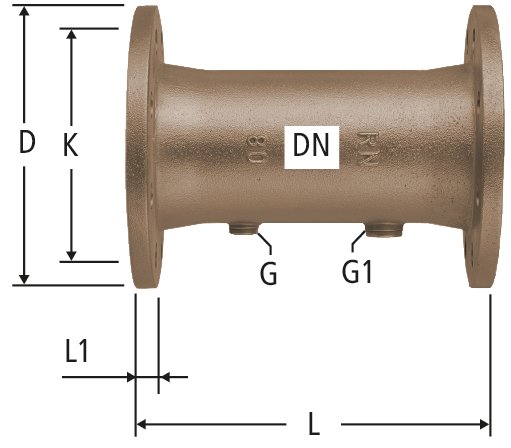

| DN | G | G1 | D | L | L1 | N | K | Art.-Nr. | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | ¼ | ⅜ | 165 | 200 | 16 | 4x Ø18 | 125 | 50 | 15030.21 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| 65 | ¼ | ⅜ | 185 | 240 | 16 | 4x Ø18 | 145 | 65 | 15030.22 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| 80 | ⅜ | ½ | 200 | 260 | 18 | 8x Ø18 | 160 | 80 | 15030.23 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| 100 | ⅜ | ½ | 220 | 300 | 20 | 8x Ø18 | 180 | 100 | 15030.24 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
CAD / BIM

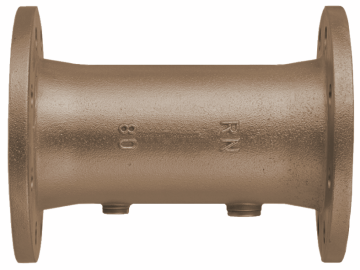

| Beschreibung | Rückflussverhinderer Stop-Silent |
| Grösse |
|
| Artikelnummer |
15030.21
|
