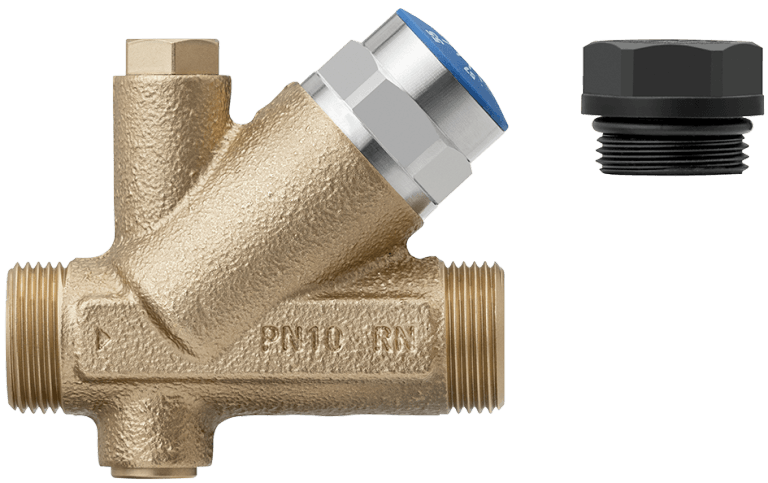

36030 Zirkulationsventil
mit Durchflussregulierung selbstständig
Regulierung: Kv min / Kv max / Kv TD (TD = thermische Desinfektion), ohne Anschlussverschraubung, mit Tauchhülse, mit Verschlusszapfen zum Spülen
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Edelstahl |
| Betriebsdruck max. | 10 bar |
| Nenndruck | PN 10 |
| Differenzdruck max. Δpmax | 100 kPa |
| Regeltemperatur min. | 50 °C |
| Regeltemperatur max. | 60 °C |
| Regeltemperatur Werkseinstellung | 57 °C |
| kv-Wert bei thermischer Desinfektion | 0.186 m³/h |

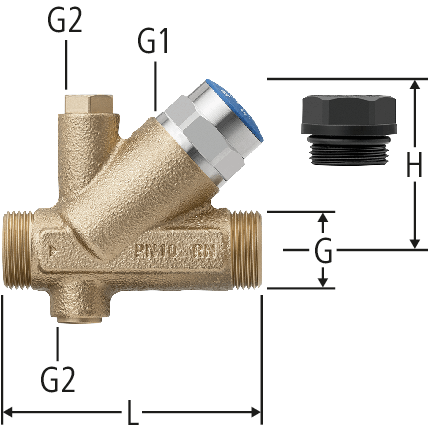

| DN | G | G1 | G2 | L | H | Kvs | Art.-Nr. | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | ¾ | ¼ | 85 | 56 | 0.79 | 15 (½) | 36030.04 | 01 | 1 | 643.161 |
| ||||
|
|
||||||||||||||||
| 20 | 1 | ¾ | ¼ | 93 | 56 | 0.79 | 20 (¾) | 36030.05 | 01 | 1 | 643.162 |
| ||||
|
|
||||||||||||||||
CAD / BIM

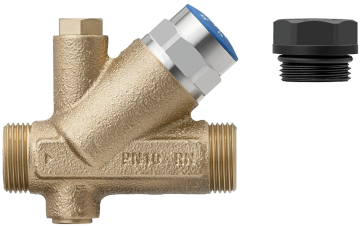

| Beschreibung | Zirkulationsventil |
| Grösse |
|
| Artikelnummer |
36030.04
|
