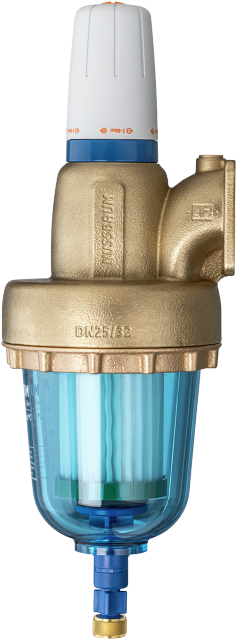

12078 Redfil
ohne Anschlussflansch
Druckreduzier-Feinfiltergruppe, mit Dichtung und Befestigungsmaterial passend zu Anschlussflansch, mit Filtertasse (Polyamid), Filtersieb (Kunststoff)
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 2 bar |
| Sekundärdruck max. | 6 bar |
| Sekundärdruck Werkseinstellung | 4 bar |
| Betriebstemperatur max. | 30 °C |
| Medien | Wasser |
| Art der Rückspülung | nicht rückspülbar |
| DN | G1 | G2 | D | L2 | L3 | H | H1 | w | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 / 32 | ⅜ | ¼ | 134 | 75 | 67 | 130 | 256 | 100 | 5.4 | 2 bar - 6 bar | 25 / 32 | 12078.05 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||
| 40 / 50 | ⅜ | ¼ | 134 | 85 | 67 | 190 | 395 | 100 | 12 | 2 bar - 6 bar | 40 / 50 * | 12078.06 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||
Hinweis
* Mit langer Filtertasse
w = Filterfeinheit [µm]
CAD / BIM
| Beschreibung | Redfil |
| Grösse |
|
| Artikelnummer |
12078.05
|
