12070 Redfil
senza raccordo
Prodotto vecchio

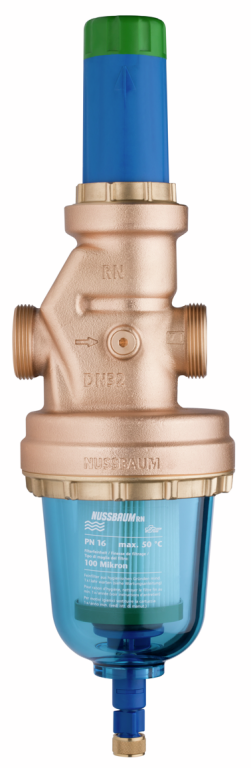

gruppo di riduttore/filtro fine, con tazza del filtro in poliammide, tubo filtrante in materiale sintetico
| materiale principale | bronzo CC499K |
| medi | acqua |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 30 °C |

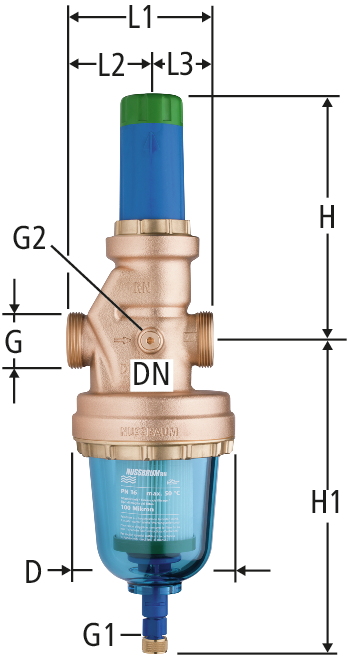

| DN | G | G1 | G2 | D | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1¼ | ⅜ | ¼ | 135 | 100 | 60 | 40 | 143 | 266 | 100 | 6 | 2 bar - 6 bar | 25 (1) | 12070.36 | 1 | 1 | - | visualizza il modello successore | ||||
|
|
||||||||||||||||||||||
| 32 | 1½ | ⅜ | ¼ | 135 | 120 | 70 | 50 | 203 | 261 | 100 | 12 | 2 bar - 6 bar | 32 (1¼) | 12070.37 | 1 | 1 | - | visualizza il modello successore | ||||
|
|
||||||||||||||||||||||
| 40 | 1¾ | ⅜ | ¼ | 135 | 145 | 95 | 50 | 198 | 385 | 100 | 13.8 | 2 bar - 6 bar | 40 (1½) * | 12070.38 | 1 | 1 | - | visualizza il modello successore | ||||
|
|
||||||||||||||||||||||
| 50 | 2⅜ | ⅜ | ¼ | 135 | 175 | 88 | 88 | 198 | 394 | 100 | 18 | 2 bar - 6 bar | 50 (2) * | 12070.39 | 1 | 1 | - | visualizza il modello successore | ||||
|
|
||||||||||||||||||||||
Nota
* Con tazza del filtro lunga
w = maglia del filtro [µm]
CAD / BIM
| Descrizione | Redfil |
| Dimensione |
|
| Numero di articolo |
12070.36
|
