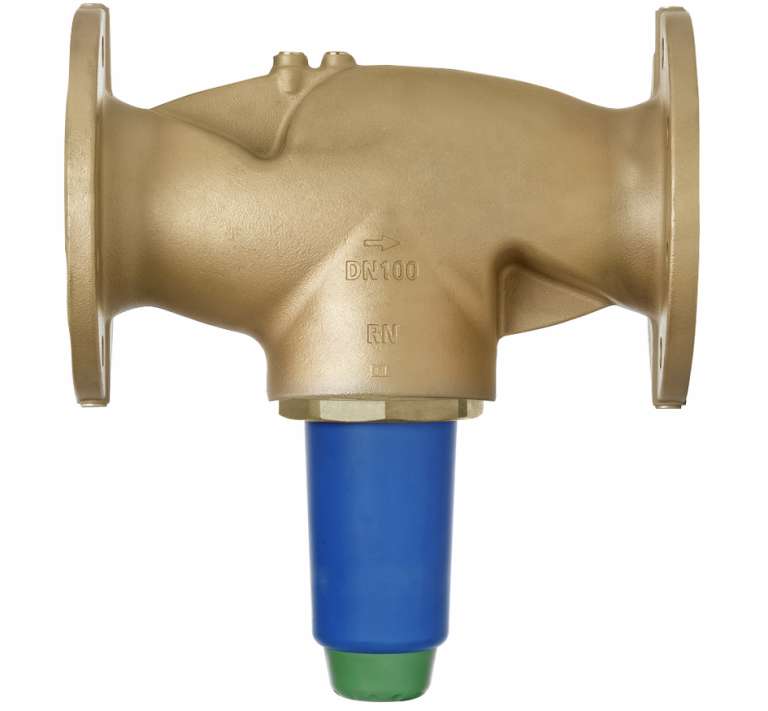

12045 Riduttore di pressione con flangia
campo di regolazione da 2 bar a 6 bar
Prodotto vecchio
| materiale principale | bronzo CC499K |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua / aria compressa |
| classe di qualità dell'aria compressa | 1 - 4 |
| norma flangia | EN 1092 - PN 16 |

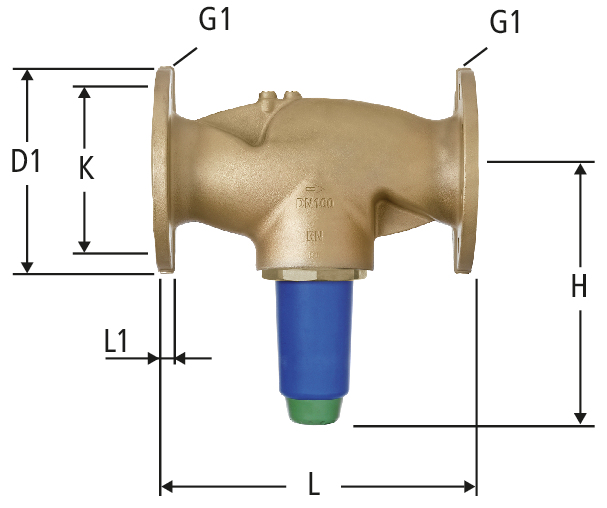

| DN | G1 | D1 | L | L1 | H | N | K | bar | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¼ | 185 | 290 | 16 | 283 | 8x Ø18 | 145 | 2 bar - 6 bar | 65 | 12045.33 | - | non più disponibile | ||||
|
|
||||||||||||||||
| 80 | ¼ | 200 | 310 | 18 | 283 | 8x Ø18 | 160 | 2 bar - 6 bar | 80 | 12045.24 | - | non più disponibile | ||||
|
|
||||||||||||||||
| 100 | ¼ | 220 | 350 | 20 | 283 | 8x Ø18 | 180 | 2 bar - 6 bar | 100 | 12045.25 | - | non più disponibile | ||||
|
|
||||||||||||||||
Nota
N = numero di fori x diametro
CAD / BIM
| Descrizione | Riduttore di pressione con flangia |
| Dimensione |
|
| Numero di articolo |
12045.33
|
