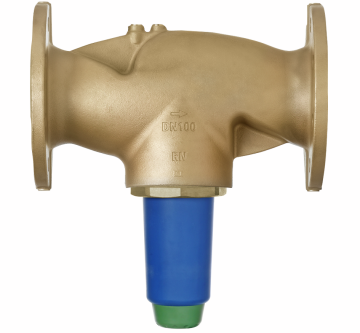

12045 Druckreduzierventil mit Flansch
Einstellbereich 2 bar bis 6 bar
Altes Produkt
| Hauptwerkstoff | Rotguss CC499K |
| Medien | Wasser / Druckluft |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 2 bar |
| Sekundärdruck max. | 6 bar |
| Sekundärdruck Werkseinstellung | 4 bar |
| Betriebstemperatur max. | 30 °C |
| Qualitätsklasse von Druckluft | 1 - 4 |
| Flanschnorm | EN 1092 - PN 16 |
| DN | G1 | D1 | L | L1 | H | N | K | bar | Art.-Nr. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¼ | 185 | 290 | 16 | 283 | 8x Ø18 | 145 | 2 bar - 6 bar | 65 | 12045.33 | 1 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||||
| 80 | ¼ | 200 | 310 | 18 | 283 | 8x Ø18 | 160 | 2 bar - 6 bar | 80 | 12045.24 | 1 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||||
| 100 | ¼ | 220 | 350 | 20 | 283 | 8x Ø18 | 180 | 2 bar - 6 bar | 100 | 12045.25 | 1 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
CAD / BIM
| Beschreibung | Druckreduzierventil mit Flansch |
| Grösse |
|
| Artikelnummer |
12045.33
|
