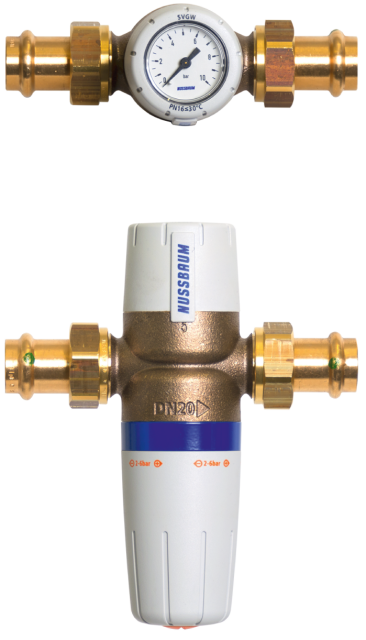

11002 Riduttore di pressione con raccordo Optipress-Aquaplus
campo di regolazione da 2 bar a 6 bar
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |
| G | d | D | z | L | H | H1 | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 15 | 56 | 52 | 148 | 123 | 66 | 3.48 | 2 bar - 6 bar | 15 | 11002.22 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| ¾ | 18 | 56 | 55 | 154 | 123 | 66 | 3.48 | 2 bar - 6 bar | 18 | 11002.23 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| 1 | 22 | 56 | 58 | 163 | 123 | 66 | 4.5 | 2 bar - 6 bar | 22 | 11002.24 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| 1¼ | 28 | 56 | 68 | 183 | 123 | 66 | 5.52 | 2 bar - 6 bar | 28 | 11002.25 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| 1½ | 35 | 69 | 78 | 207 | 177 | 77 | 13.2 | 2 bar - 6 bar | 35 | 11002.26 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| 1¾ | 42 | 69 | 95 | 261 | 177 | 77 | 16.2 | 2 bar - 6 bar | 42 | 11002.27 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| 2⅜ | 54 | 69 | 101 | 281 | 177 | 77 | 21.6 | 2 bar - 6 bar | 54 | 11002.28 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
CAD / BIM
| Descrizione | Riduttore di pressione con raccordo Optipress-Aquaplus |
| Dimensione |
|
| Numero di articolo |
11002.22
|
