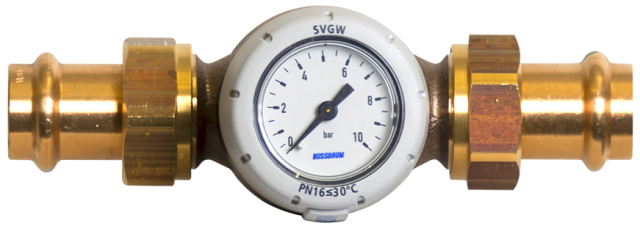

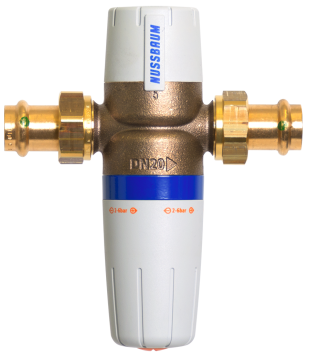

11002 Druckreduzierventil mit Optipress-Aquaplus-Anschlussverschraubung
Einstellbereich 2 bar bis 6 bar
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 2 bar |
| Sekundärdruck max. | 6 bar |
| Sekundärdruck Werkseinstellung | 4 bar |
| Betriebstemperatur max. | 30 °C |
| Medien | Wasser |

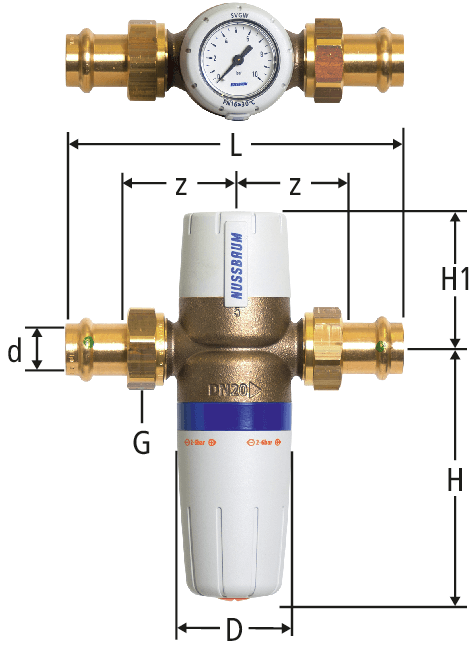

| G | d | D | z | L | H | H1 | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 15 | 56 | 52 | 148 | 123 | 66 | 3.48 | 2 bar - 6 bar | 15 | 11002.22 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| ¾ | 18 | 56 | 55 | 154 | 123 | 66 | 3.48 | 2 bar - 6 bar | 18 | 11002.23 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| 1 | 22 | 56 | 58 | 163 | 123 | 66 | 4.5 | 2 bar - 6 bar | 22 | 11002.24 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| 1¼ | 28 | 56 | 68 | 183 | 123 | 66 | 5.52 | 2 bar - 6 bar | 28 | 11002.25 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| 1½ | 35 | 69 | 78 | 207 | 177 | 77 | 13.2 | 2 bar - 6 bar | 35 | 11002.26 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| 1¾ | 42 | 69 | 95 | 261 | 177 | 77 | 16.2 | 2 bar - 6 bar | 42 | 11002.27 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| 2⅜ | 54 | 69 | 101 | 281 | 177 | 77 | 21.6 | 2 bar - 6 bar | 54 | 11002.28 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Druckreduzierventil mit Optipress-Aquaplus-Anschlussverschraubung |
| Grösse |
|
| Artikelnummer |
11002.22
|
