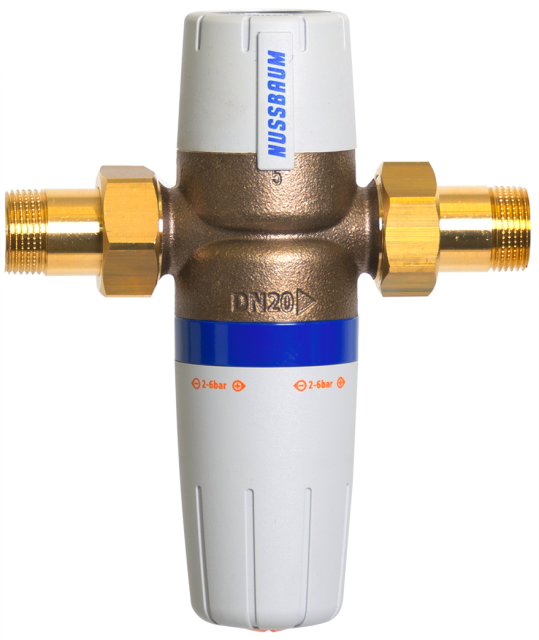

11001 Riduttore di pressione con raccordo Optifitt-Serra
campo di regolazione da 2 bar a 6 bar
incl. manometro
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |
| R | G | D | L1 | L2 | L3 | H | H1 | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 56 | 148 | 74 | 74 | 123 | 66 | 3.48 | 2 bar - 6 bar | ½ | 11001.04 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| ¾ | 1 | 56 | 159 | 80 | 80 | 123 | 66 | 4.5 | 2 bar - 6 bar | ¾ | 11001.05 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 1 | 1¼ | 56 | 184 | 92 | 92 | 123 | 66 | 5.52 | 2 bar - 6 bar | 1 | 11001.06 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 1¼ | 1½ | 69 | 212 | 106 | 106 | 177 | 77 | 13.2 | 2 bar - 6 bar | 1¼ | 11001.07 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 1½ | 1¾ | 69 | 241 | 121 | 121 | 177 | 77 | 16.2 | 2 bar - 6 bar | 1½ | 11001.08 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 2 | 2⅜ | 69 | 289 | 145 | 145 | 177 | 77 | 21.6 | 2 bar - 6 bar | 2 | 11001.09 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 2½ | 3 | 128 | 430 | 215 | 215 | 286 | 126 | 44.4 | 2 bar - 6 bar | 2½ | 11001.10 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
CAD / BIM
| Descrizione | Riduttore di pressione con raccordo Optifitt-Serra |
| Dimensione |
|
| Numero di articolo |
11001.04
|
