11001 Druckreduzierventil mit Optifitt-Serra-Anschlussverschraubung
Einstellbereich 2 bar bis 6 bar
inkl. Manometer
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 2 bar |
| Sekundärdruck max. | 6 bar |
| Sekundärdruck Werkseinstellung | 4 bar |
| Betriebstemperatur max. | 30 °C |
| Medien | Wasser |

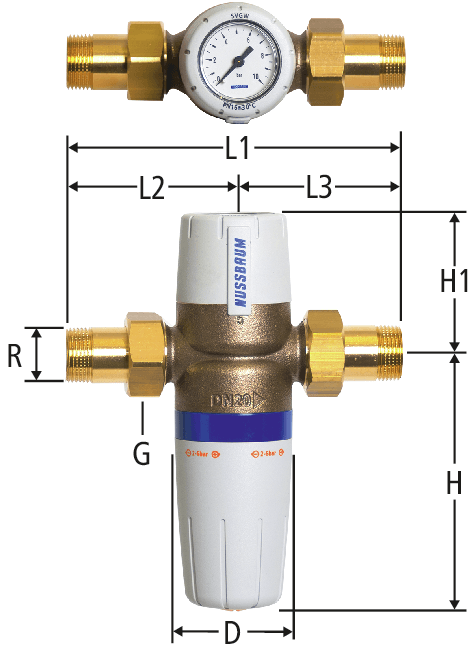

| R | G | D | L1 | L2 | L3 | H | H1 | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 56 | 148 | 74 | 74 | 123 | 66 | 3.48 | 2 bar - 6 bar | ½ | 11001.04 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| ¾ | 1 | 56 | 159 | 80 | 80 | 123 | 66 | 4.5 | 2 bar - 6 bar | ¾ | 11001.05 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 1 | 1¼ | 56 | 184 | 92 | 92 | 123 | 66 | 5.52 | 2 bar - 6 bar | 1 | 11001.06 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 1¼ | 1½ | 69 | 212 | 106 | 106 | 177 | 77 | 13.2 | 2 bar - 6 bar | 1¼ | 11001.07 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 1½ | 1¾ | 69 | 241 | 121 | 121 | 177 | 77 | 16.2 | 2 bar - 6 bar | 1½ | 11001.08 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 2 | 2⅜ | 69 | 289 | 145 | 145 | 177 | 77 | 21.6 | 2 bar - 6 bar | 2 | 11001.09 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 2½ | 3 | 128 | 430 | 215 | 215 | 286 | 126 | 44.4 | 2 bar - 6 bar | 2½ | 11001.10 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
CAD / BIM
| Beschreibung | Druckreduzierventil mit Optifitt-Serra-Anschlussverschraubung |
| Grösse |
|
| Artikelnummer |
11001.04
|
