18050 Filtro fine risciacquabile con flangia
maglia del filtro 90 µm
Prodotto vecchio
con maglia del filtro (acciaio inossidabile)
| materiale principale | bronzo CC499K |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |
| tipo di risciacquo | risciacquabile a mano |

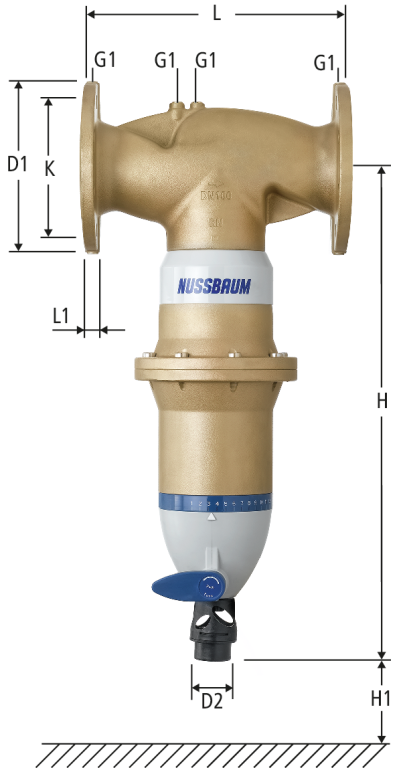

| DN | G1 | D1 | D2 | L | L1 | H | H1 min | N | w | K | Kvs | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¼ | 185 | 50 | 290 | 16 | 629 | 310 | 8x Ø18 | 90 | 145 | 69.63 | 65 | 18050.33 | - | non più disponibile | ||||
|
|
|||||||||||||||||||
| 80 | ¼ | 200 | 50 | 310 | 18 | 629 | 310 | 8x Ø18 | 90 | 160 | 74.26 | 80 | 18050.24 | - | non più disponibile | ||||
|
|
|||||||||||||||||||
| 100 | ¼ | 220 | 50 | 350 | 20 | 629 | 310 | 8x Ø18 | 90 | 180 | 74 | 100 | 18050.25 | - | non più disponibile | ||||
|
|
|||||||||||||||||||
Nota
N = numero di fori x diametro
w = maglia del filtro [µm]
Guida alla scelta dei viti per raccordi con flange
CAD / BIM
| Descrizione | Filtro fine risciacquabile con flangia |
| Dimensione |
|
| Numero di articolo |
18050.33
|
