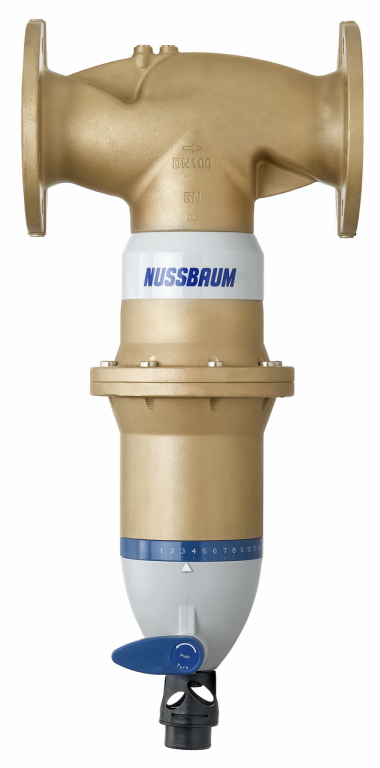

18050 Feinfilter rückspülbar mit Flansch
Filterfeinheit 90 µm
Altes Produkt
mit Filtersieb aus Edelstahl
| Hauptwerkstoff | Rotguss CC499K |
| Medien | Wasser |
| Betriebsdruck min. | 2 bar |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 30 °C |
| Art der Rückspülung | rückspülbar von Hand |
| Flanschnorm | EN 1092 - PN 16 |

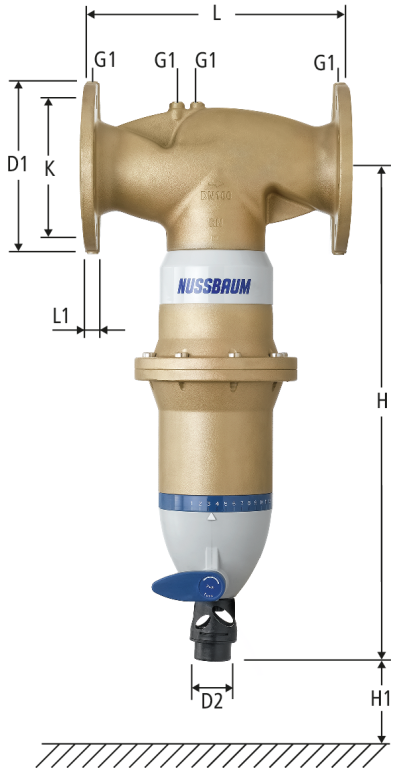

| DN | G1 | D1 | D2 | L | L1 | H | H1 min | N | w | K | Kvs | Art.-Nr. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¼ | 185 | 50 | 290 | 16 | 629 | 310 | 8x Ø18 | 90 | 145 | 69.63 | 65 | 18050.33 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||||||
| 80 | ¼ | 200 | 50 | 310 | 18 | 629 | 310 | 8x Ø18 | 90 | 160 | 74.26 | 80 | 18050.24 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||||||
| 100 | ¼ | 220 | 50 | 350 | 20 | 629 | 310 | 8x Ø18 | 90 | 180 | 74 | 100 | 18050.25 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
w = Filterfeinheit [µm]
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Feinfilter rückspülbar mit Flansch |
| Grösse |
|
| Artikelnummer |
18050.33
|
