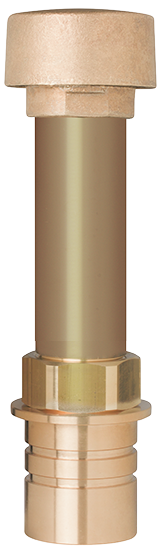

46089 Piletta con troppo pieno con filetto tondo
con troppo pieno
Nota: indicare alla comanda nel campo dei commenti il livello dell'acqua H
| materiale principale | bronzo CC499K |

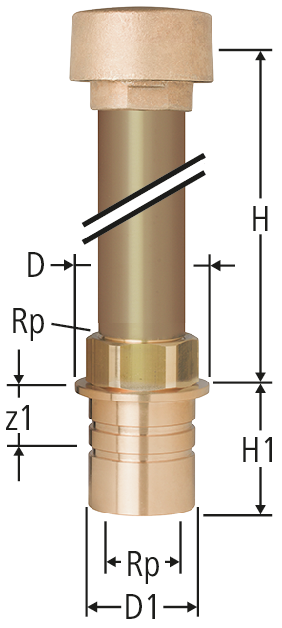

| Rp | D | D1 | z1 | H min | H max | H1 | Art. n° | RK | VE | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 45 | 34 | 30 | 0 | 350 | 45 | ¾ x 350 | 46089.20 | 51 | 1 |
| ||||
|
|
|||||||||||||||
| 1 | 60 | 47 | 38 | 0 | 350 | 55 | 1 x 350 | 46089.21 | 51 | 1 |
| ||||
|
|
|||||||||||||||
| 1 | 60 | 47 | 38 | 350 | 700 | 55 | 1 x 350-700 | 46089.27 | 51 | 1 |
| ||||
|
|
|||||||||||||||
| 1¼ | 65 | 52 | 41 | 0 | 350 | 60 | 1¼ x 350 | 46089.22 | 51 | 1 |
| ||||
|
|
|||||||||||||||
| 1¼ | 65 | 52 | 41 | 350 | 700 | 60 | 1¼ x 350-700 | 46089.28 | 51 | 1 |
| ||||
|
|
|||||||||||||||
| 1½ | 70 | 58 | 46 | 0 | 350 | 65 | 1½ x 350 | 46089.23 | 51 | 1 |
| ||||
|
|
|||||||||||||||
| 1½ | 70 | 58 | 46 | 350 | 700 | 65 | 1½ x 350-700 | 46089.29 | 51 | 1 |
| ||||
|
|
|||||||||||||||
| 2 | 85 | 72 | 48 | 0 | 350 | 70 | 2 x 350 | 46089.24 | 51 | 1 |
| ||||
|
|
|||||||||||||||
| 2 | 85 | 72 | 48 | 350 | 700 | 70 | 2 x 350-700 | 46089.30 | 51 | 1 |
| ||||
|
|
|||||||||||||||
CAD / BIM
| Descrizione | Piletta con troppo pieno con filetto tondo |
| Dimensione |
|
| Numero di articolo |
46089.20
|
