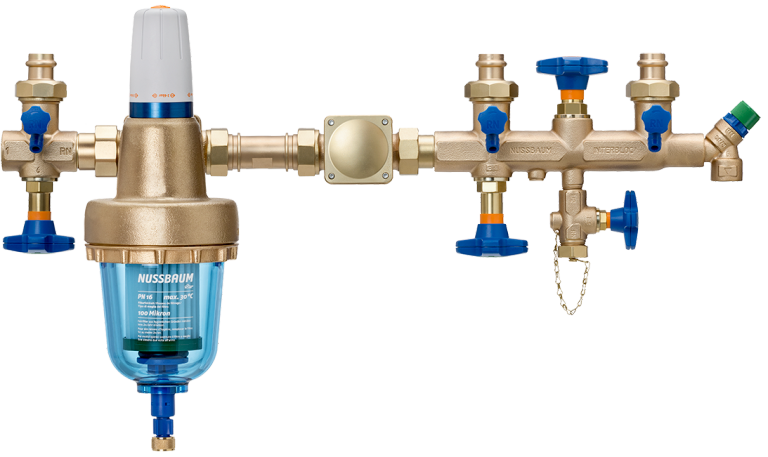

31224 Batteria di distribuzione standard con Redfil
con raccordo Optipress-Aquaplus, con flangia di allacciamento
comprendente valvola di distribuzione, valvola di scarico, manicotto con raccordo doppio, Interbloc, con Redfil, con flangia di allacciamento, con copertura per flangia
| materiale principale | bronzo CC246E |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 30 °C |
| tipo di risciacquo | non risciacquabile |

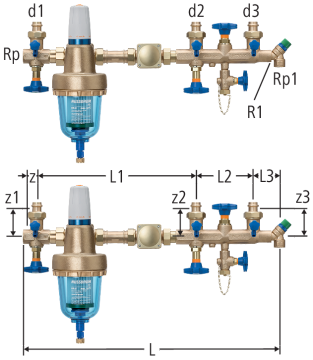

| Rp | Rp1 | R1 | d1 | d2 | d3 | z | z1 | z2 | z3 | L | L1 | L2 | L3 | Art. n° | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ¾ | 22 | 22 | 22 | 20 | 73 | 73 | 73 | 706 | 434 | 160 | 75 | 1x22x22x22 | 31224.21 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1 | ¾ | ¾ | 22 | 28 | 22 | 20 | 73 | 78 | 73 | 706 | 434 | 160 | 75 | 1x22x28x22 | 31224.22 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 22 | 22 | 25 | 75 | 73 | 73 | 751 | 472 | 160 | 75 | 1¼x22x22x22 | 31224.23 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 22 | 25 | 75 | 78 | 73 | 751 | 472 | 160 | 75 | 1¼x22x28x22 | 31224.24 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 28 | 25 | 75 | 78 | 78 | 751 | 472 | 160 | 75 | 1¼x22x28x28 | 31224.25 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
CAD / BIM
| Descrizione | Batteria di distribuzione standard con Redfil |
| Dimensione |
|
| Numero di articolo |
31224.21
|
